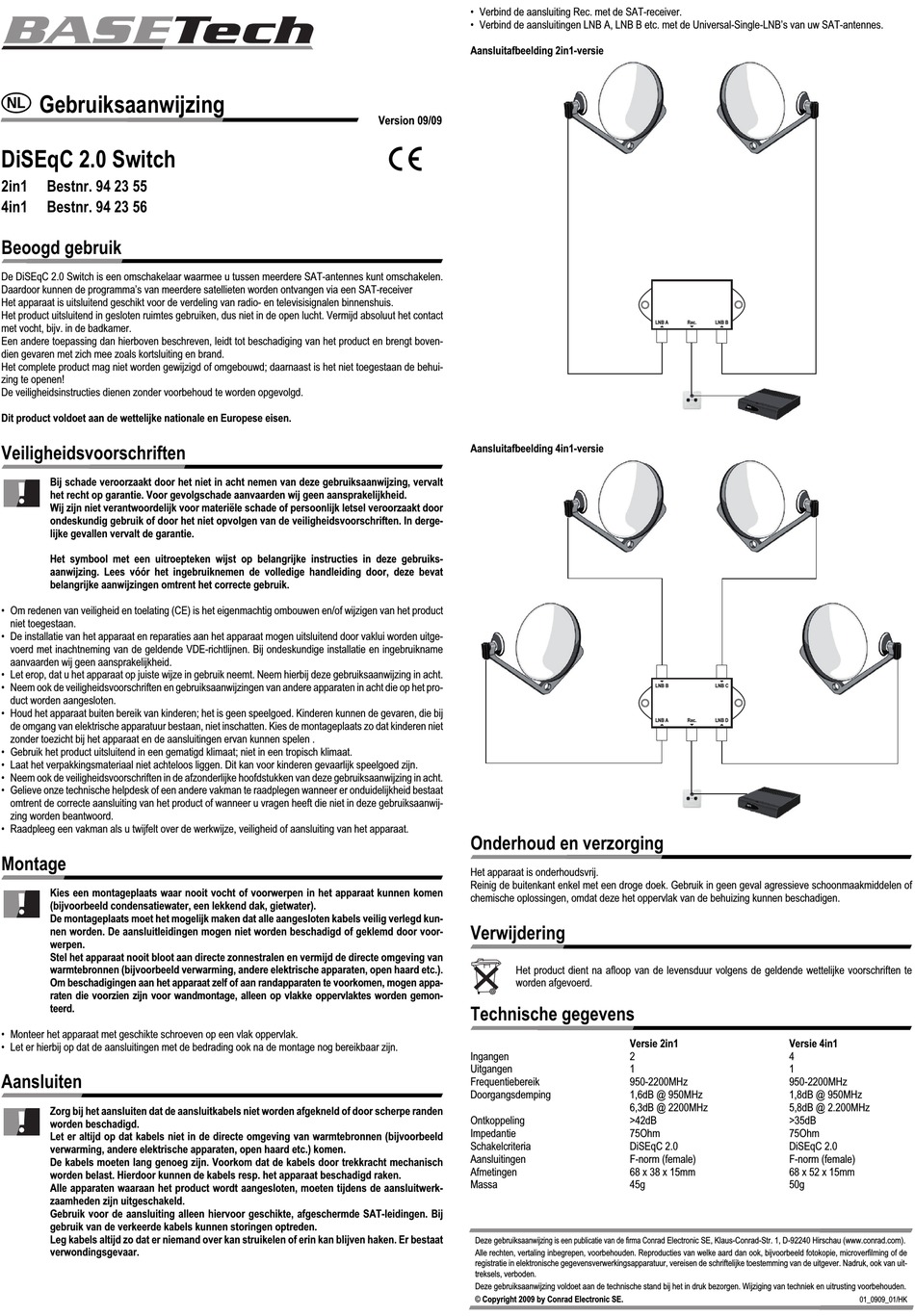

Gebruiksaanwijzing
DiSEqC 2.0 Switch
2in1
Bestnr. 94 23 55
4in1
Bestnr. 94 23 56
Beoogd gebruik
De DiSEqC 2.0 Switch is een omschakelaar waarmee u tussen meerdere SAT-antennes kunt omschakelen.
Daardoor kunnen de programma's van meerdere satellieten worden ontvangen via een SAT-receiver
Het apparaat is uitsluitend geschikt voor de verdeling van radio- en televisisignalen binnenshuis.
Het product uitsluitend in gesloten ruimtes gebruiken, dus niet in de open lucht. Vermijd absoluut het contact
met vocht, bijv. in de badkamer.
Een andere toepassing dan hierboven beschreven, leidt tot beschadiging van het product en brengt boven-
dien gevaren met zich mee zoals kortsluiting en brand.
Het complete product mag niet worden gewijzigd of omgebouwd; daarnaast is het niet toegestaan de behui-
zing te openen!
De veiligheidsinstructies dienen zonder voorbehoud te worden opgevolgd.
Dit product voldoet aan de wettelijke nationale en Europese eisen.
Veiligheidsvoorschriften
Bij schade veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing, vervalt
het recht op garantie. Voor gevolgschade aanvaarden wij geen aansprakelijkheid.
Wij zijn niet verantwoordelijk voor materiële schade of persoonlijk letsel veroorzaakt door
ondeskundig gebruik of door het niet opvolgen van de veiligheidsvoorschriften. In derge-
lijke gevallen vervalt de garantie.
Het symbool met een uitroepteken wijst op belangrijke instructies in deze gebruiks-
aanwijzing. Lees vóór het ingebruiknemen de volledige handleiding door, deze bevat
belangrijke aanwijzingen omtrent het correcte gebruik.
• Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen en/of wijzigen van het product
niet toegestaan.
• De installatie van het apparaat en reparaties aan het apparaat mogen uitsluitend door vaklui worden uitge-
voerd met inachtneming van de geldende VDE-richtlijnen. Bij ondeskundige installatie en ingebruikname
aanvaarden wij geen aansprakelijkheid.
• Let erop, dat u het apparaat op juiste wijze in gebruik neemt. Neem hierbij deze gebruiksaanwijzing in acht.
• Neem ook de veiligheidsvoorschriften en gebruiksaanwijzingen van andere apparaten in acht die op het pro-
duct worden aangesloten.
• Houd het apparaat buiten bereik van kinderen; het is geen speelgoed. Kinderen kunnen de gevaren, die bij
de omgang van elektrische apparatuur bestaan, niet inschatten. Kies de montageplaats zo dat kinderen niet
zonder toezicht bij het apparaat en de aansluitingen ervan kunnen spelen .
• Gebruik het product uitsluitend in een gematigd klimaat; niet in een tropisch klimaat.
• Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk speelgoed zijn.
• Neem ook de veiligheidsvoorschriften in de afzonderlijke hoofdstukken van deze gebruiksaanwijzing in acht.
• Gelieve onze technische helpdesk of een andere vakman te raadplegen wanneer er onduidelijkheid bestaat
omtrent de correcte aansluiting van het product of wanneer u vragen heeft die niet in deze gebruiksaanwij-
zing worden beantwoord.
• Raadpleeg een vakman als u twijfelt over de werkwijze, veiligheid of aansluiting van het apparaat.
Montage
Kies een montageplaats waar nooit vocht of voorwerpen in het apparaat kunnen komen
(bijvoorbeeld condensatiewater, een lekkend dak, gietwater).
De montageplaats moet het mogelijk maken dat alle aangesloten kabels veilig verlegd kun-
nen worden. De aansluitleidingen mogen niet worden beschadigd of geklemd door voor-
werpen.
Stel het apparaat nooit bloot aan directe zonnestralen en vermijd de directe omgeving van
warmtebronnen (bijvoorbeeld verwarming, andere elektrische apparaten, open haard etc.).
Om beschadigingen aan het apparaat zelf of aan randapparaten te voorkomen, mogen appa-
raten die voorzien zijn voor wandmontage, alleen op vlakke oppervlaktes worden gemon-
teerd.
• Monteer het apparaat met geschikte schroeven op een vlak oppervlak.
• Let er hierbij op dat de aansluitingen met de bedrading ook na de montage nog bereikbaar zijn.
Aansluiten
Zorg bij het aansluiten dat de aansluitkabels niet worden afgekneld of door scherpe randen
worden beschadigd.
Let er altijd op dat kabels niet in de directe omgeving van warmtebronnen (bijvoorbeeld
verwarming, andere elektrische apparaten, open haard etc.) komen.
De kabels moeten lang genoeg zijn. Voorkom dat de kabels door trekkracht mechanisch
worden belast. Hierdoor kunnen de kabels resp. het apparaat beschadigd raken.
Alle apparaten waaraan het product wordt aangesloten, moeten tijdens de aansluitwerk-
zaamheden zijn uitgeschakeld.
Gebruik voor de aansluiting alleen hiervoor geschikte, afgeschermde SAT-leidingen. Bij
gebruik van de verkeerde kabels kunnen storingen optreden.
Leg kabels altijd zo dat er niemand over kan struikelen of erin kan blijven haken. Er bestaat
verwondingsgevaar.
• Verbind de aansluiting Rec. met de SAT-receiver.
• Verbind de aansluitingen LNB A, LNB B etc. met de Universal-Single-LNB's van uw SAT-antennes.
Aansluitafbeelding 2in1-versie
Version 09/09
°
Aansluitafbeelding 4in1-versie
Onderhoud en verzorging
Het apparaat is onderhoudsvrij.
Reinig de buitenkant enkel met een droge doek. Gebruik in geen geval agressieve schoonmaakmiddelen of
chemische oplossingen, omdat deze het oppervlak van de behuizing kunnen beschadigen.
Verwijdering
Het product dient na afloop van de levensduur volgens de geldende wettelijke voorschriften te
worden afgevoerd.
Technische gegevens
Ingangen
Uitgangen
Frequentiebereik
Doorgangsdemping
Ontkoppeling
Impedantie
Schakelcriteria
Aansluitingen
Afmetingen
Massa
Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de
registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uit-
treksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.
© Copyright 2009 by Conrad Electronic SE.
LNB A
Rec.
LNB B
LNB B
LNB C
LNB A
Rec.
LNB D
Versie 2in1
Versie 4in1
2
4
1
1
950-2200MHz
950-2200MHz
1,6dB @ 950MHz
1,8dB @ 950MHz
6,3dB @ 2200MHz
5,8dB @ 2.200MHz
>42dB
>35dB
75Ohm
75Ohm
DiSEqC 2.0
DiSEqC 2.0
F-norm (female)
F-norm (female)
68 x 38 x 15mm
68 x 52 x 15mm
45g
50g
01_0909_01/HK
