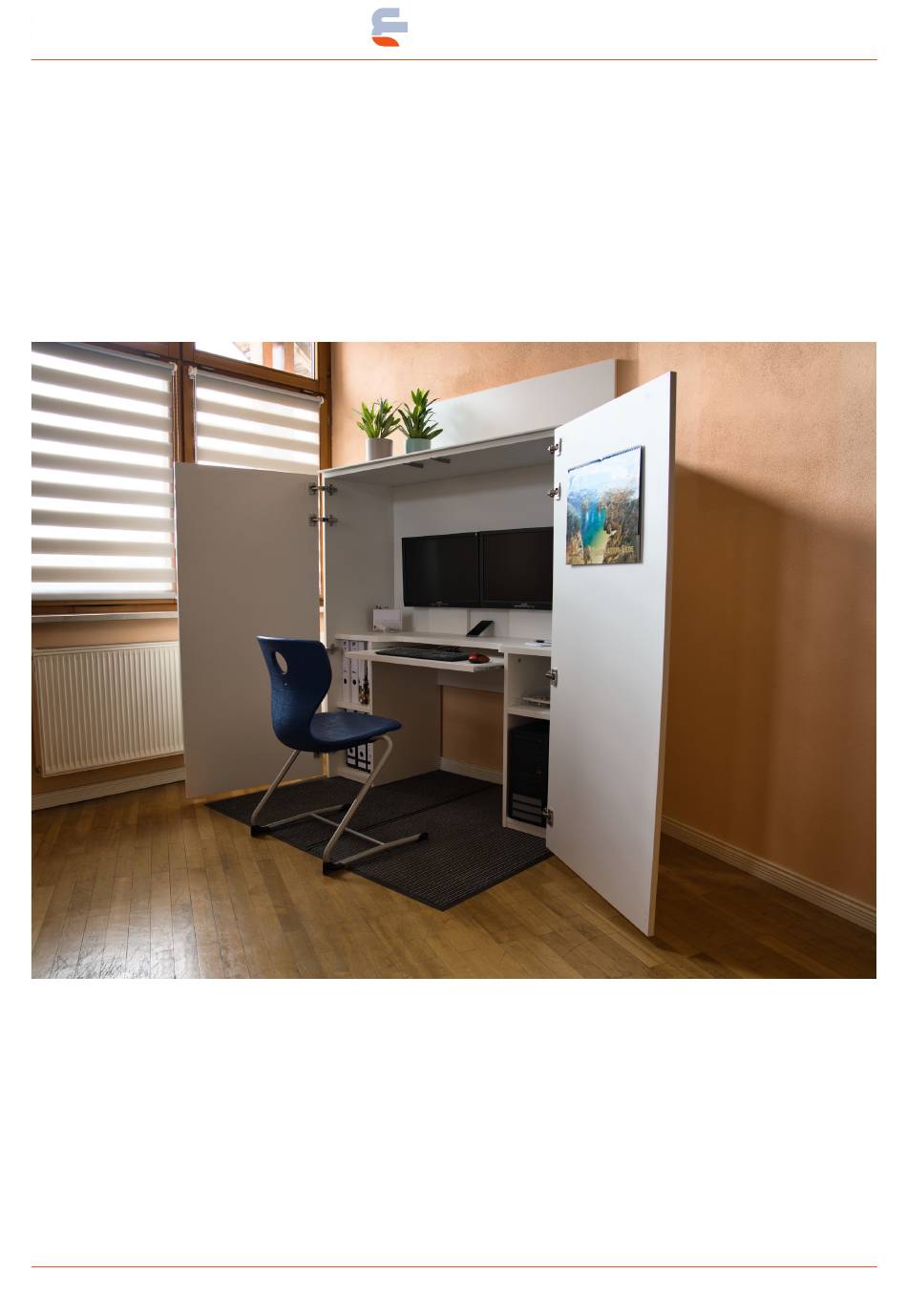

Seite 2

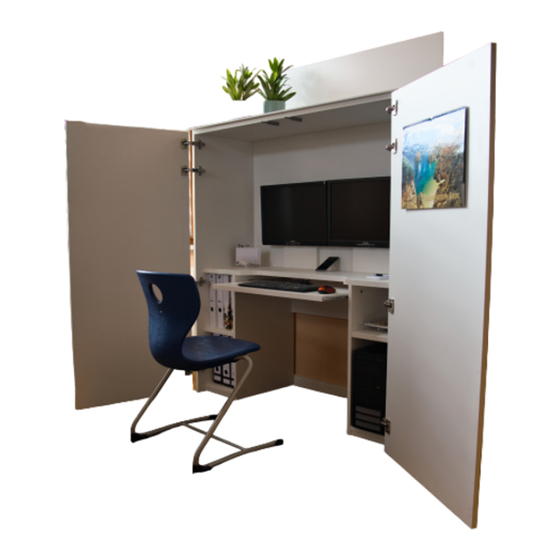

DESIGN HomeBox 140/160 – Montageanleitung multimöbel Herzlichen Glückwunsch zum Erwerb Ihrer HomeBox nach Maß. Sie erhalten 7 Pakete auf Palette. (6 Stück Bauteilpakete / 1 Stück Beschlagspaket)
Seite 3
DESIGN HomeBox 140/160 – Montageanleitung multimöbel Vor Beginn der Montage bitten wir Sie um Prüfung der Vollständigkeit. Inhalte der Pakete: PAKET 1: 1x Außentüre links 1x Außentüre rechts PAKET 1a: (optional) 1x Ausschwenksegment links 1x Ausschwenksegment rechts PAKET 2: 1x Rückwand 19mm stark...
Seite 4
DESIGN HomeBox 140/160 – Montageanleitung multimöbel Beschlagspaket (Grundelement) 8x Weitwinkelband Metall 8x Kreuzplatte 24x Spreizbolzen (grün) 24x Verbinder-Gehäuse 3x Kabeldurchlaß-Kunsstoff 8x Fachbodenträger 1x Set Tip-On Beschlag bestehend aus 2x Gehäuse/2x Schubstange 2x Halter/ 4x Schraube 1x Set Wandbefestigung bestehend aus 2x Dübel / 2x Schraube 2x Abdeckkappe Wandbefestigung 1x Laufschiene für Auszugsfach...
Seite 5
DESIGN HomeBox 140/160 – Montageanleitung multimöbel Beschlagspaket (Ausschwenksegmente) (optionale Ausführung) Rollenset bestehend aus 2x Klotzrolle 4x Schraube Scharnier-Set bestehend aus 4x Scharnier 2-tlg mit Auflagering 24x Schraube (an Ausschwenksegmenten sind bereits Scharnierelemente vormontiert) Arretierungs-Set bestehend aus 1x Kunststoffhalter 1x Schraube; 1x Bolzen; 1x Kunststoffring...
Seite 7
DESIGN HomeBox 140/160 – Montageanleitung multimöbel Montageanleitung Grundelement Ihr Grundelement der HomeBox besteht aus 17 Bauteilen. bei zusätzlich bestellten Ausschwenksegmenten + 2 weitere Teile Zur einfacheren Montage sind alle Holzdübel und Sockelversteller bereits vormontiert. Die Montage ist durch 2 Personen vorzunehmen.
Seite 8
DESIGN HomeBox 140/160 – Montageanleitung multimöbel 8. Stecken Sie je 1x Spreizbolzen in die Außenfläche der Mittelseiten (01/04) ein (ggf mit dem Hammer etwas nachklopfen) 9. Verbinden Sie die Bauteile Traverse (07) und Mittelseiten (01/04) miteinander und verbinden Sie diese durch Verdrehen der Verbindergehäuse links und rechts im Uhrzeigersinn.Verbinderge- häuse zeigen nach hinten zur Zimmerwand Aussparungen und Eckausschnitte der Traverse (07)
Seite 9
DESIGN HomeBox 140/160 – Montageanleitung multimöbel 19. Setzen Sie die Kabeldurchlässe in die Rückwände (03/06) und in die Platte (08) ein. 20. Justieren Sie Ihren Schrank mit Hilfe einer Wassserwaage. In den Korpusseiten (09/12) und in den Mittelseiten (01/04) befnden sich bereits vormontierte Sockelversteller.
Seite 10
DESIGN HomeBox 140/160 – Montageanleitung multimöbel 25. Montage der Türen am Korpus. Montieren Sie die Türen (16/17) an den Korpusseiten (09/12) durch Einrasten der Scharniere an den Kreuzplatten. Justieren Sie die Türen bis diese lot- und fluchtgerecht aufliegen. Verwenden Sie hier die Blum-Montageanleitung für Scharnier Blum Clip-Top Inserta 26.
Seite 11
DESIGN HomeBox 140/160 – Montageanleitung multimöbel...
Seite 12
DESIGN HomeBox 140/160 – Montageanleitung multimöbel...
Seite 13
DESIGN HomeBox 140/160 – Montageanleitung multimöbel...
