Einstellung des GROUND PROTECTOR

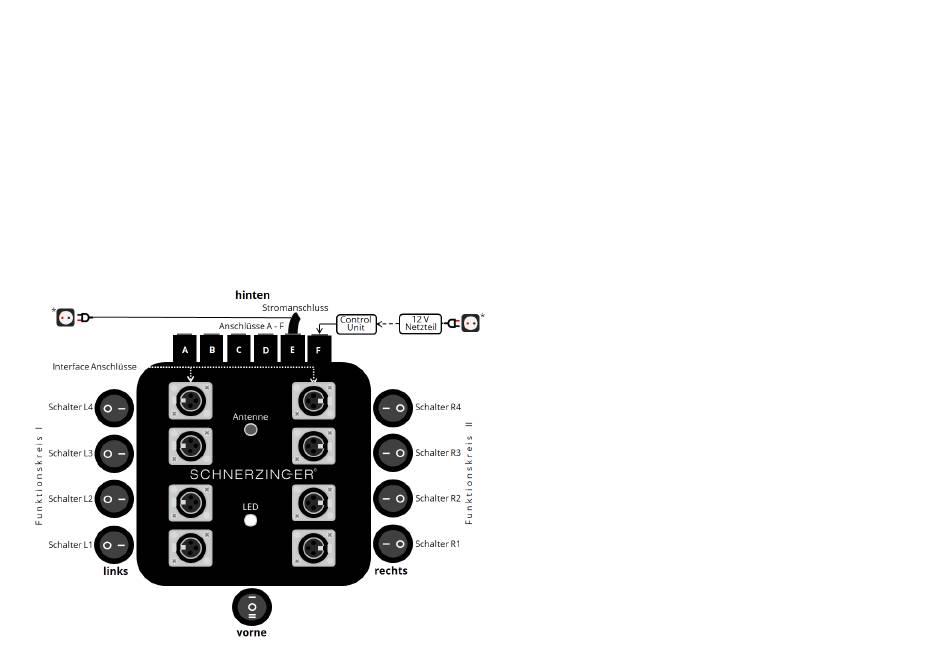

5. Schritt: Schalter links:
Funktionskreis I - Einstellung der Bandbreite
Schalter: L1 = schmal
bis
L4 = breit
Ausgehend von der Grundstellung werden die Schalter L1 - L4 der Reihe
nach von Stellung 0 in Stellung 1 gebracht. Mit jedem Schritt wird die
Bandbreite erhöht.
Ist die Bandbreite zu niedrig, wird noch nicht die bestmögliche Wirkung
erzielt. Ist die Bandbreite zu hoch, kann sogar eine Klangverschlechterung
eintreten.
Der Test ist beendet, sobald der Folgeschritt kein besseres Ergebnis erzielt.
* Korrekte Phase (durch einen silbernen Punkt markiert) beachten, hierfür ist die Phase der hauseigenen Steckdose zu messen.
6. Schritt: Schalter rechts:
Funktionskreis II - Einstellung der Taktung
Schalter: R1 = niedrig
bis
R4 = hoch
Ausgehend von der Grundstellung werden die Schalter R1 - R4 der Reihe
nach von Stellung 0 in Stellung 1 gebracht. Mit jedem Schritt wird die
Taktung erhöht.
Ist die Taktung zu niedrig, wird noch nicht die bestmögliche Wirkung erzielt.
Ist die Taktung zu hoch, kann sogar eine Klangverschlechterung eintreten.
Der Test ist beendet, sobald der Folgeschritt kein besseres Ergebnis erzielt.
7. Schritt: Schalter vorne – Anpassung der Leistungsstufe
Reicht Leistungsstufe 1 für das vorliegende Störfeldspektrum nicht aus,
können 2 weitere Leistungsstufen aktiviert werden. Hierzu bedarf es des
dauerhaften Anschlusses des 12V Netzteils* an die CONTROL UNIT und das
Stromnetz. Das 12V Netzteil sollte an einen von der Hi-Fi-Anlage getrennten
Stromkreis – idealerweise an eine andere Phase des Hausnetzes –
angeschlossen werden.
Die vorher ausgetesteten Schalterstellungen der Funktionskreise I und II
nicht verändern!
Aktivieren Sie mit dem Schalter vorne die Leistungsstufen 2 und 3. Ermitteln
Sie, ob eine Klangsteigerung zur Schalterstellung 0 (ohne 12V Netzteil)
eintritt. Ist das Ergebnis in Leistungsstufe 2 oder 3 besser, wird empfohlen,
die Schritte 5 und 6 mit der besten Leistungsstufe zu wiederholen.
0 = Leistungsstufe 1 – mit COUA, ohne 12V Netzteil
1 = Leistungsstufe 2 – mit COUA, mit 12V Netzteil, LEDs an
2 = Leistungsstufe 3 – mit COUA, mit 12V Netzteil, LEDs hell
5
