Anschluss der Hi-Fi-Komponenten

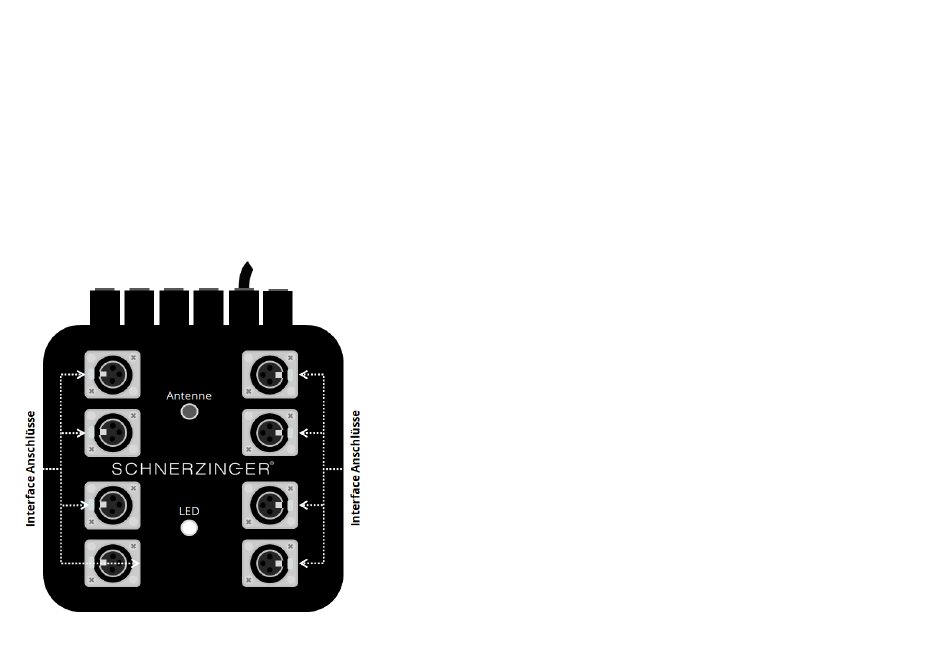

Der GROUND PROTECTOR kann mit bis zu 8 Komponenten (jedoch keine Lautsprecher*) verbunden werden. Der Anschluss an die Hi-Fi
Komponenten erfolgt über INTERFACES, verfügbar in den Qualitätsstufen** REFERENCE und EXTREME.
Es wird empfohlen, alle wesentlichen Komponenten der Hi-Fi Anlage mit dem GROUND PROTECTOR zu verbinden, beginnend mit dem
wichtigsten Quellengerät, den weiteren Quellen und weiter in Signalflussrichtung über den Vorverstärker bis zum Endverstärker. Die
betreffende Hi-Fi Komponente sollte während der Montage unbedingt ausgeschaltet* sein.
Über die INTERFACE Optionen RCA, XLR/W, XLR/M, BNC, USB Type A und Type B stehen zunächst die freien Eingänge der Hi-Fi-
Komponenten zum Anschluss an den GROUND PROTECTOR zur Wahl.
Für jede einzelne Komponente ist der optimale Eingang auszutesten, vorrangig
digitale Eingänge, alternativ analoge Eingänge. Pro Komponente wird nur ein
INTERFACE angeschlossen. Stehen bei analogen Eingängen der rechte und linke
Kanal zur Verfügung, wird ein Kanal über ein INTERFACE angeschlossen, an den
zweiten Kanal mag ein GIGA GUARD angeschlossen werden. Steht kein digitaler
oder analoger Eingang zur Verfügung, mag die Wirkung eines INTERFACE auch an
einem Ausgang (digital oder analog, jedoch kein Lautsprecherausgang*)
ausprobiert werden.
So angeschlossen, wirkt der GROUND PROTECTOR besonders effektiv in der
Komponente, nämlich sowohl über den Signalweg als auch über die Erdung.
Falls bei einer anzuschließenden Komponente kein geeigneter freier Ein- oder
Ausgang vorhanden ist, kann der Anschluss über die INTERFACE Option Chassis
Ground auch nur über die Erdung erfolgen.
*
Vorsicht – Beschädigungsgefahr
**
Die Wahl der Qualitätsstufe für ein einzelnes Interfaces beeinflusst nicht nur die
Wirkung für die angeschlossene Komponente, sondern wirkt auf den GROUND
PROTECTOR insgesamt. Der SCHNERZINGER Beratungsservice unterstützt Sie
gerne.
3
