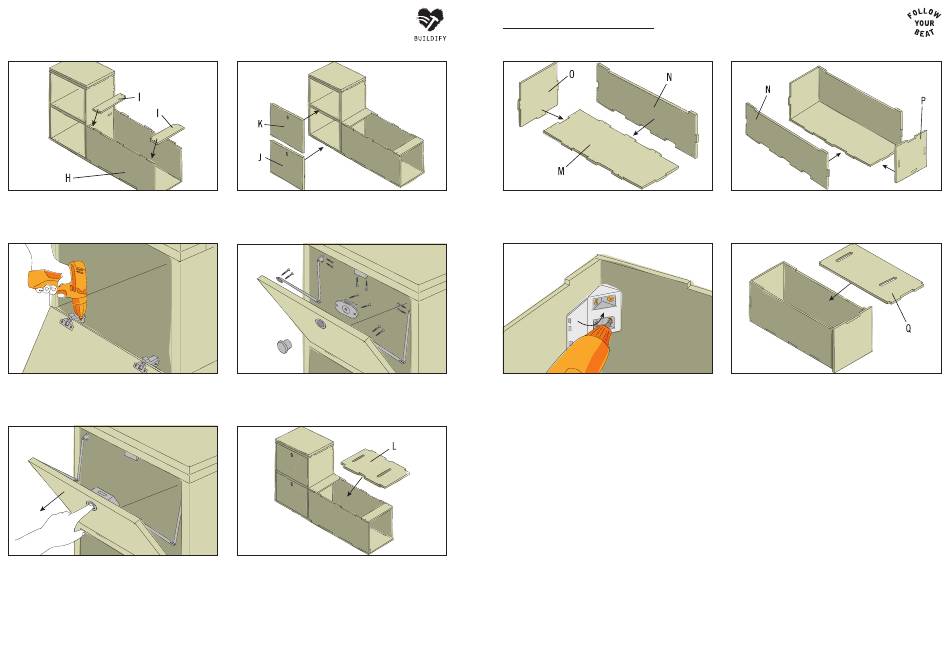

Die Frontplatte (H) mit der Bodenplatte zusammen stecken. Die beiden
Verbindungsbretter (I) links und rechts auf den Korpus aufstecken und von
oben an der Rückseite und Frontplatte verschrauben. Zum Verschrauben
der Frontplatte am Boden den gesamten Korpus zur linken Seite kippen.
Die Befestigung der beiden Türen erfolgt mit jeweils zwei Topfschar-
nieren an den vorgesehenen Öffnungen. Die Scharniere werden mit
3 x 16 mm Schrauben verschraubt.
Durch Drücken des Druckknopfes lässt sich die Tür öffnen.
Die beiden Türen (K und J) müssen sich leicht in die Öffnungen
schieben lassen.
Das Möbelschloss mit Senkkopfschrauben 3 x 16 mm wie gezeigt
an der jeweiligen Tür montieren. Seitlich erhalten die Türen jeweils
zwei Klappenhalter. Diese werden mit den mitgelieferten Schrauben
befestigt.
Die Abdeckung (L) kann probeweise aufgelegt werden. Sie bleibt
auch später lose, damit sie zum Beladen der Schublade abgenom-
men werden kann.
2. Schublade montieren
Die Bodenplatte (M) und die Wandelemente (N und O) an den vorgese-
henen Aussparungen verbinden und verschrauben. Die Verschraubung
erfolgt seitlich und von unten durch die Bodenplatte.
Die Schubladenfront (P) an den beiden Wandelementen (N) von
innen mit jeweils zwei Eckverbindern verschrauben.
Das Wandelement (N) ebenfalls anfügen und verschrauben. Die
Schubladenfront (P) wird von vorne aufgesteckt
Die Abdeckung (Q) wird lose aufgelegt – also nicht verschraubt.
Sie kann zum Beladen der Schublade an den Griffschlitzen leicht
abgenommen werden. Jetzt müssen noch die Schubladenschienen
montiert werden.
