Campingbox Nellie Schranksystem
für VW
BUILDIFY PRODUKTE
1 x Buildify Campingbox Nellie VW Multifunktionssystem für VW T5/T6
AUFBAUBEISPIEL UND ABMESSUNGEN
700 mm
1500 mm
ZUSATZARTIKEL
4 x Topfscharnier Intermat Ø 35 mm für innenliegende Türen
4 x Universal Eckverbinder weiss 20x20x43 mm
2 x Möbelschloss Push Lock Mini
2 x Klappenhalter ohne Arretierung (Garnitur) inkl. Schrauben
1 x Schubladenschiene
56 x JD Plus Universalschraube Senkkopf m. I-Stern 3x16 mm
6 x JD Plus Universalschraube Senkkopf m. I-Stern 3x25 mm
105 x JD Plus Universalschraube Senkkopf m. I-Stern 3,5x35 mm
16 x JD Plus Universalschraube Senkkopf m. I-Stern 4,5x16 mm
WERKZEUGE
Akku-Bohrschrauber
Bit
Meterstab
Unterlegkeile
HOLZSCHUTZ
Zum Schutz des Holzes kann auch HORNBACH Holzöl farblos
(Art-Nr 5509685) verwendet werden.
FARBLICHE GESTALTUNG
Du brauchst mehr Farbe? Natürlich kannst Du die Möbel mit
HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe
streichen.
450 mm

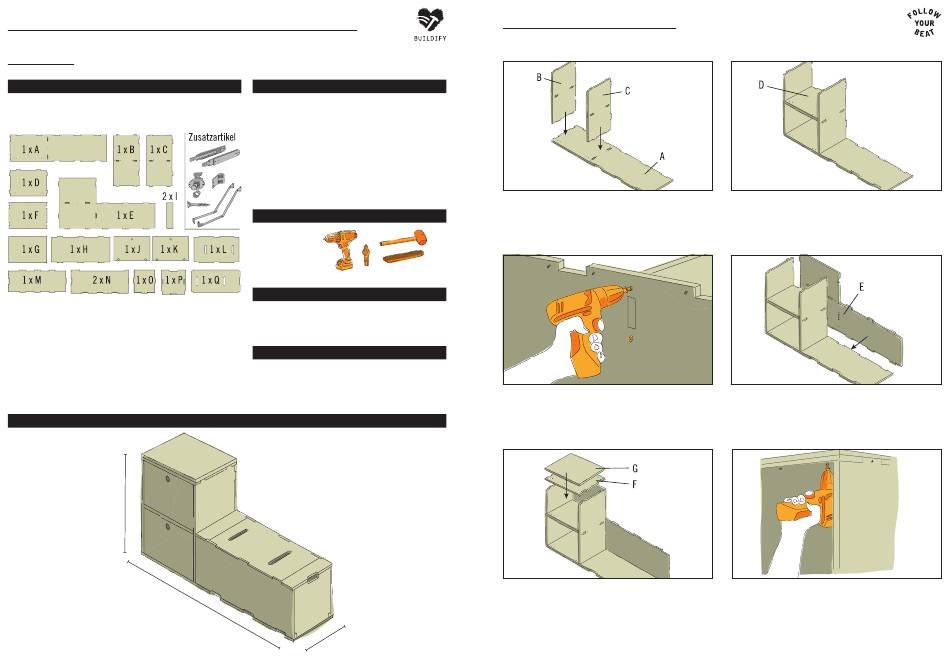

1. Küchenkorpus montieren
Die nachfolgenden Montagearbeiten am besten zu zweit ausführen.
Die Bodenplatte (A) auf einer geraden Unterlage wie gezeigt
ablegen. In die Aussparungen der Platte die beiden Wandelemente
einstecken. Element B kommt nach links. Die Aussparungen sind
hinten. Element C kommt nach rechts. Die Zapfen sind hinten.
Alle Bauteile an den vorhandenen Bohrlöchern mit 3 x 35 mm
Schrauben verschrauben.
Den Korpus zur Seite kippen und die beiden Wandelemente durch die
Bodenplatte verschrauben. Den Zwischenboden durch die beiden
Wandelemente verschrauben.
Die Abdeckplatte (F) aufstecken und mit den Wandelemente und der
Rückwand verschrauben. An der Rückseite hat die Abdeckplatte 6,
vorne 3 Bohrlöcher. Auf die Abdeckplatte die Arbeitsplatte (G) aufle-
gen. Diese hat keine Bohrlöcher.
Die beiden Wandelemente leicht auseinander biegen und den Zwi-
schenboden (D) in die Aussparungen einsetzen.
Den Korpus wieder aufstellen. Die Rückwand (E) von hinten anset-
zen. Die Zapfen und Aussparungen müssen ineinander greifen. Die
Rückwand an den vorgesehenen Schraubenlöchern verschrauben.
Die Arbeitsplatte von unten durch die vorgesehenen Bohrlöcher der
Abdeckplatte mit 3 x 25 mm Schrauben verbinden.
