Givi PL7705CAM Installationsanleitung
Quicklinks
KTM
1190 ADVENTURE - 1190 ADVENTURE R (2013-2014) / 1050 ADVENTURE (2015)

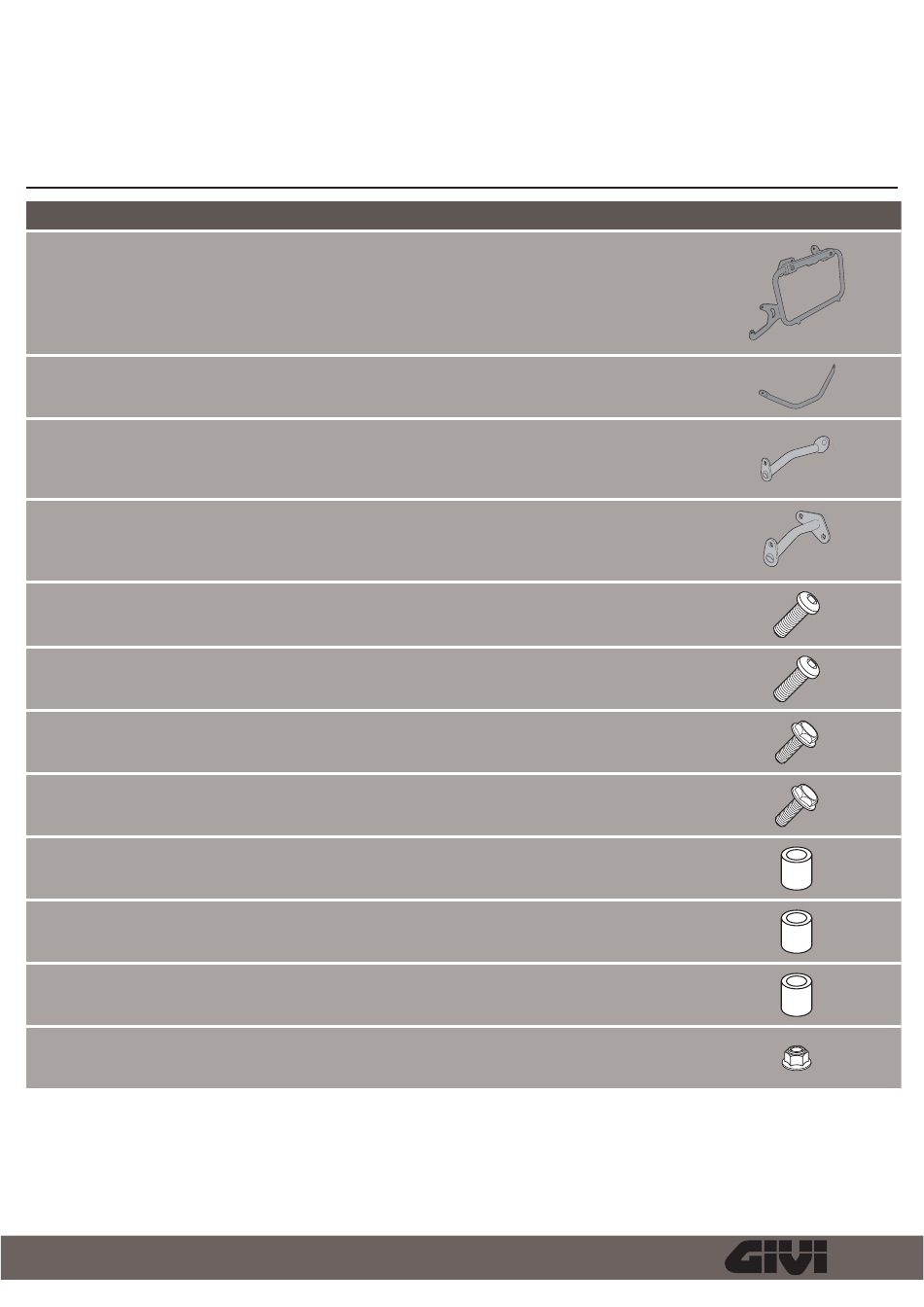

Megnevezés
N°
Doboztartó
1
Hídelem
2
Rögzítőelem
3
Rögzítőelem
4
Csavar
5
Csavar
6
Csavar
7
Csavar
8
Távtartó
9
Távtartó
10
Távtartó
11
Anya
12
©Copyright 21/05/2015 AR-Rev00
PL7705CAM
SPECIFIKUS OLDALDOBOZ TARTÓ
KTM 1290 SUPER ADVENTURE (2015)
Méret
Hátulsó
Ellülső
TBEI M8x55
TBEI M8x75
TECF M8x30
TECF M8x20
Ø16x12 furat 12mm
Ø16x18 furat 8.5mm
Ø22x10 Foro 8mm
M8, karimás, önzáró
SZERELÉSI ÚTMUTATÓ
Kód
Mennyiség
2 (Dx,Sx)
1
1
1
855TBEI
1
875TBEI
1
830TECF
2
820TECF
6
C16L12F12FET
2
C16L18F8,5ALT
2
C22L10F8ALT
2
8DADIAFLN
4
1/6
Verwandte Anleitungen für Givi PL7705CAM
Inhaltszusammenfassung für Givi PL7705CAM
- Seite 1 PL7705CAM SPECIFIKUS OLDALDOBOZ TARTÓ 1190 ADVENTURE - 1190 ADVENTURE R (2013-2014) / 1050 ADVENTURE (2015) KTM 1290 SUPER ADVENTURE (2015) Méret Kód Megnevezés Mennyiség N° Doboztartó 2 (Dx,Sx) Hídelem Rögzítőelem Hátulsó Rögzítőelem Ellülső Csavar TBEI M8x55 855TBEI Csavar TBEI M8x75...
-
Seite 2: Szerelési Útmutató
PL7705CAM SPECIFIKUS OLDALDOBOZ TARTÓ 1190 ADVENTURE - 1190 ADVENTURE R (2013-2014) / 1050 ADVENTURE (2015) KTM 1290 SUPER ADVENTURE (2015) Megnevezés Méret Kód Mennyiség N° Alátét Ø8 814RON Gyári alkatrészek Csavar TBEI M8x40 840TBEI Csavar TBEI M8x60 860TBEI 10mm - 12mm - 13mm SZERELÉSI ÚTMUTATÓ... - Seite 3 PL7705CAM SPECIFIKUS OLDALDOBOZ TARTÓ 1190 ADVENTURE - 1190 ADVENTURE R (2013-2014) / 1050 ADVENTURE (2015) KTM 1290 SUPER ADVENTURE (2015) . MIELŐTT ELKEZDENÉ AZ ÖSSZESZERELÉST, LAZÍTSA MEG A KONZOLBA ELŐRE BESZERELT "a-b" ALKATRÉSZT, HOGY KÖNNYEBB LEGYEN AZ ÖSSZEKAPCSOLÁS. HA VÉGZETT A FELHELYEZÉSSEL, SZORÍTSA VISSZA AZ "a-b" ALKATRÉSZT, AMIT AZ ELŐZŐEKBEN MEGLAZÍTOTT.
- Seite 4 PL7705CAM SPECIFIKUS OLDALDOBOZ TARTÓ 1190 ADVENTURE - 1190 ADVENTURE R (2013-2014) / 1050 ADVENTURE (2015) KTM 1290 SUPER ADVENTURE (2015) JOBB OLDAL RIGHT SIDE CÓTÉ DROIT RECHTE SEITE LADO DERECHO LADO DIREITO SZERELÉSI ÚTMUTATÓ ©Copyright 21/05/2015 AR-Rev00...
- Seite 5 PL7705CAM SPECIFIKUS OLDALDOBOZ TARTÓ 1190 ADVENTURE - 1190 ADVENTURE R (2013-2014) / 1050 ADVENTURE (2015) KTM 1290 SUPER ADVENTURE (2015) BAL OLDAL LEFT SIDE CÓTÉ GAUCHE LINKE SEITE LADO IZQUIERDO LADO ESQUERDO SZERELÉSI ÚTMUTATÓ ©Copyright 21/05/2015 AR-Rev00...
- Seite 6 PL7705CAM SPECIFIKUS OLDALDOBOZ TARTÓ 1190 ADVENTURE - 1190 ADVENTURE R (2013-2014) / 1050 ADVENTURE (2015) KTM 1290 SUPER ADVENTURE (2015) SZERELÉSI ÚTMUTATÓ ©Copyright 21/05/2015 AR-Rev00...
