Inhaltszusammenfassung für herzbach LOGIC PLUS

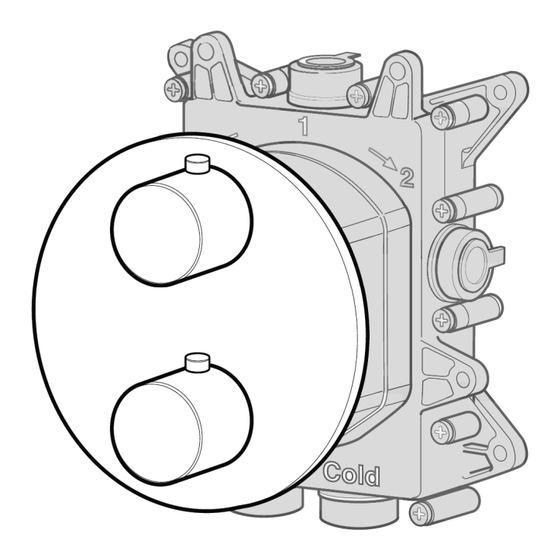

- Seite 1 LOGIC PLUS Thermostat Unterputz...
-
Seite 2: Wichtige Hinweise
Aus diesem Grund sollten nur Schraub-, Press- bzw. Schiebehülsen- verbindungen vorgenommen werden. • Vor der Montage muss das Produkt auf Transportschäden unter- sucht werden. Nach Einbau des Produkts können Transport- bzw. Oberflächenschäden nicht anerkannt werden. Weitere Hinweise und Informationen unter www.herzbach.com... - Seite 3 5 bar Druckminderer einbauen Heißwassertemperatur max. 80°C Die Armatur ist eigensicher gegen Rückfließen. Für eine Absicherung nach den Kriterien der EN 1717 ist zusätzlich bauseits eine zugelassene Sicher- heitseinrichtung einzusetzen. Montage LOGIC PLUS Thermostat Lieferumfang Seite 4 Durchflussmengen Seite 5 Montage...
- Seite 4 LOGIC PLUS Thermostat - Lieferumfang Griffe mit Montagelehre Montagesatz Ventil oder Montagesatz Umstellung Montagesatz Thermostat Blende mit Blendenträger und Befestigung Schraubensatz Inbusschlüssel...
- Seite 5 LOGIC PLUS-Box - Durchfluss 3 bar Abgang 1 Abgang 2 Abgang 3 Thermostat 21 l/min für 1 Verbraucher Thermostat 24 l/min 23 l/min für 2 Verbraucher Thermostat 24 l/min 21 l/min 21 l/min für 3 Verbraucher...
- Seite 6 LOGIC PLUS Thermostat - Montage...
- Seite 7 LOGIC PLUS Thermostat - Montage...
- Seite 8 LOGIC PLUS Thermostat - Montage...
- Seite 9 LOGIC PLUS Thermostat - Montage LOGIC PLUS Thermostat - vertauschte Wasserwege Sollte bei der Installation der Kalt– und Warmwasseranschluss vertauscht wor- den sein, wird die korrekte Funktion des Thermostates durch Tauschen der Ein- sätze wiederhergestellt.
- Seite 10 LOGIC PLUS Thermostat - Bedienung Thermostat 1 Verbraucher Thermostat 2 Verbraucher Thermostat 3 Verbraucher...
- Seite 11 Reinigung Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte der Thermostatgriff regelmäßig von ganz heiß auf ganz kalt ge- stellt werden. Es dürfen nur Reinigungsmittel verwendet werden, die für die jeweilige Oberfläche geeignet sind. Die Reinigung sollte bedarfsgerecht und nach Gebrauchs- anweisung des verwendeten Reinigungsmittels erfolgen.
- Seite 12 MLBTH0119...
