Waschtisch-Unterputzbatterie
LOGIC plus

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für herzbach LOGIC plus

Inhaltszusammenfassung für herzbach LOGIC plus

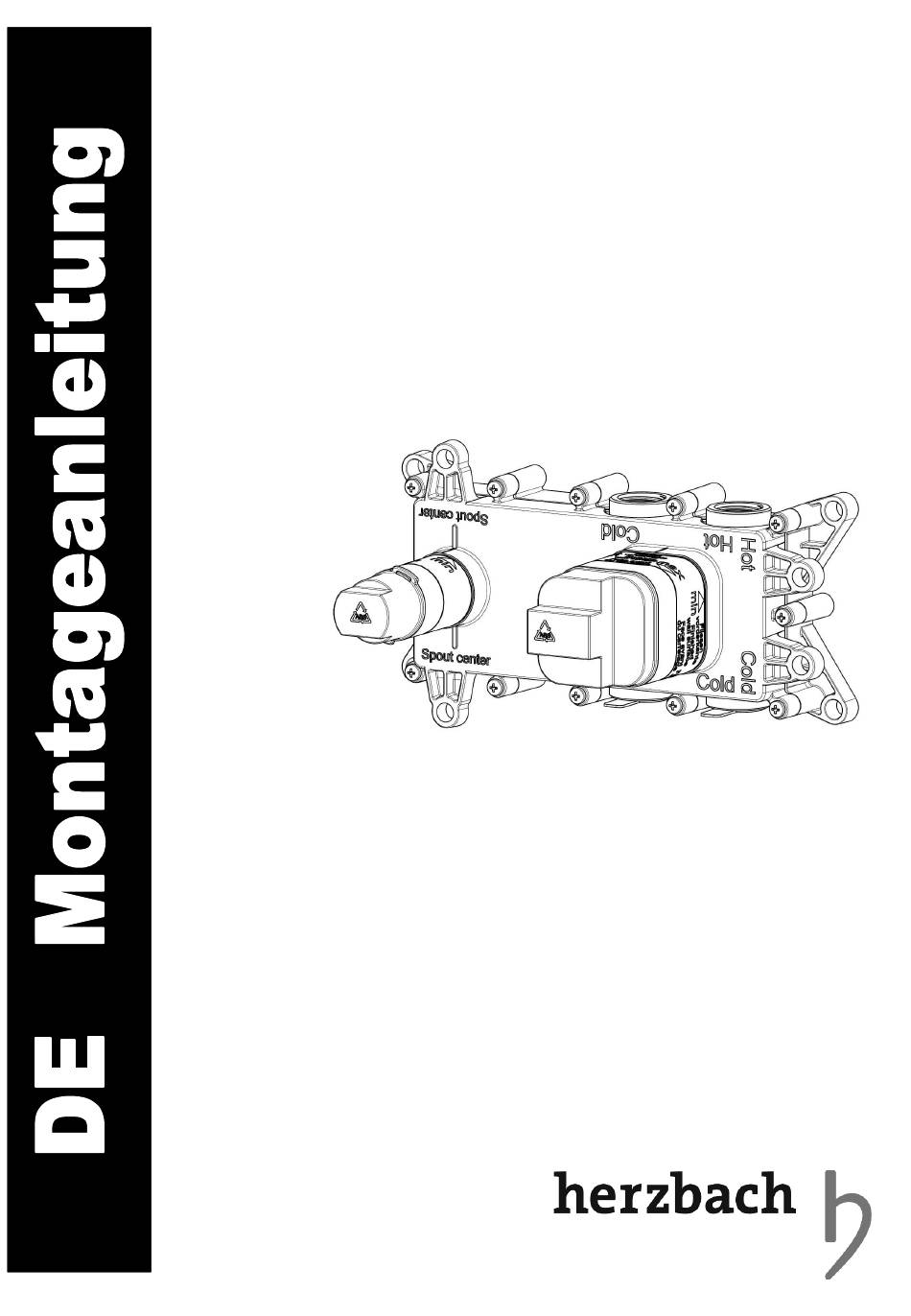

  • Seite 1 Waschtisch-Unterputzbatterie LOGIC plus...

  • Seite 2: Wichtige Hinweise

    1 bar Empfohlener Betriebsdruck: 3 bar Prüfdruck: max. 16 bar Heißwassertemperatur: max. 65°C Zuläufe abstopfen Nicht benötigte Zuläufe müssen mittels der mitgelieferten Blindstopfen verschlossen wer- den! Diese sind zwingend mittels Hanf, Dichtband, Dichtfaden o.ä. einzudichten! Weitere Hinweise und Informationen unter www.herzbach.com...
  • Seite 3 Anschlussvarianten 1 Auslauf links Stopfen 2 Auslauf rechts Stopfen 3 Auslauf unten Stopfen Stopfen...

  • Seite 4: Montagehinweise

    Montagehinweise vor Montage Leitungen spülen!
  • Seite 5 Montage Grundkörper Montage in Montage Massivwand Trockenbau...
  • Seite 6 Montage Trockenbau...
  • Seite 7 Montage Trockenbau Stopfen Stopfen...
  • Seite 8 Montage Massivwand...
  • Seite 9 Montage Empfohlene Ausschnittmaße bei Fertigstellung des Wand- belages beachten! Auslauf Ø 45 mm Mischer Ø 65 mm...
  • Seite 10 Montage Farbset...
  • Seite 11 Montage Farbset - Mischer Montagehinweis: Vor dem Einbau der Mischereinheit die O-Ringe mittels beiliegendem Armaturenfett einfetten!
  • Seite 12 Montage Farbset - Mischer...

  • Seite 13: Montage Farbset - Auslauf

    Montage Farbset - Auslauf Montagehinweis: Der Ausgleich verschiedener Einbautiefen des Auslaufan- schlusses erfolgt bauseits mittels z.B. Hahnverlänge- rungen. Montagehinweis: Bei Ausläufen mit Montageadapter zuerst Adapter montieren, danach die Auslaufblende aufsetzen.

  • Seite 14: Reinigung

    Reinigung Es dürfen nur Reinigungsmittel verwendet werden, die für die jeweilige Oberfläche geeignet sind. Die Reinigung sollte bedarfsgerecht und nach Gebrauchs- anweisung des verwendeten Reinigungsmittels erfolgen. Sprühreiniger keinesfalls direkt auf die Armaturen und Acces- soires sprühen, sondern auf ein Reinigungstuch aufbringen und damit die Reinigung durchführen.

  • Seite 15: Zeichnung

    Zeichnung...
  • Seite 16 MLW012019...
