Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Elektro-Scooters gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
•
Der Razor 100 bringt Sie entspannt von A nach B.
•
Er ist kompakt, robust und kann ohne großen
körperlichen Aufwand betätigt werden.
•
Er hat einen leisen und umweltfreundliche
Elektroantrieb. Damit kann er kostengünstig
betrieben werden.
•
Er ist einfach zu montieren.
Sicherheitshinweise
•
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
•
Prüfen Sie die Funktionstüchtigkeit Ihres Elektro-Scooter vor jeder Fahrt.
•
Versichen Sie nicht schnell anzufahren oder Steigungen: Neigungswinkel > 12° zu nehmen.
•
Fahren Sie nicht über Bordsteine oder andere Hindernisse. Vermeiden Sie Sand, Kies und nassen
Untergrund.
•
Die Batterie keinen mechanischen Belastungungen, Feuchtigkeit oder hohen Temperaturen aussetzen.
•
Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
•
Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
•
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
•
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Bedienungsanleitung

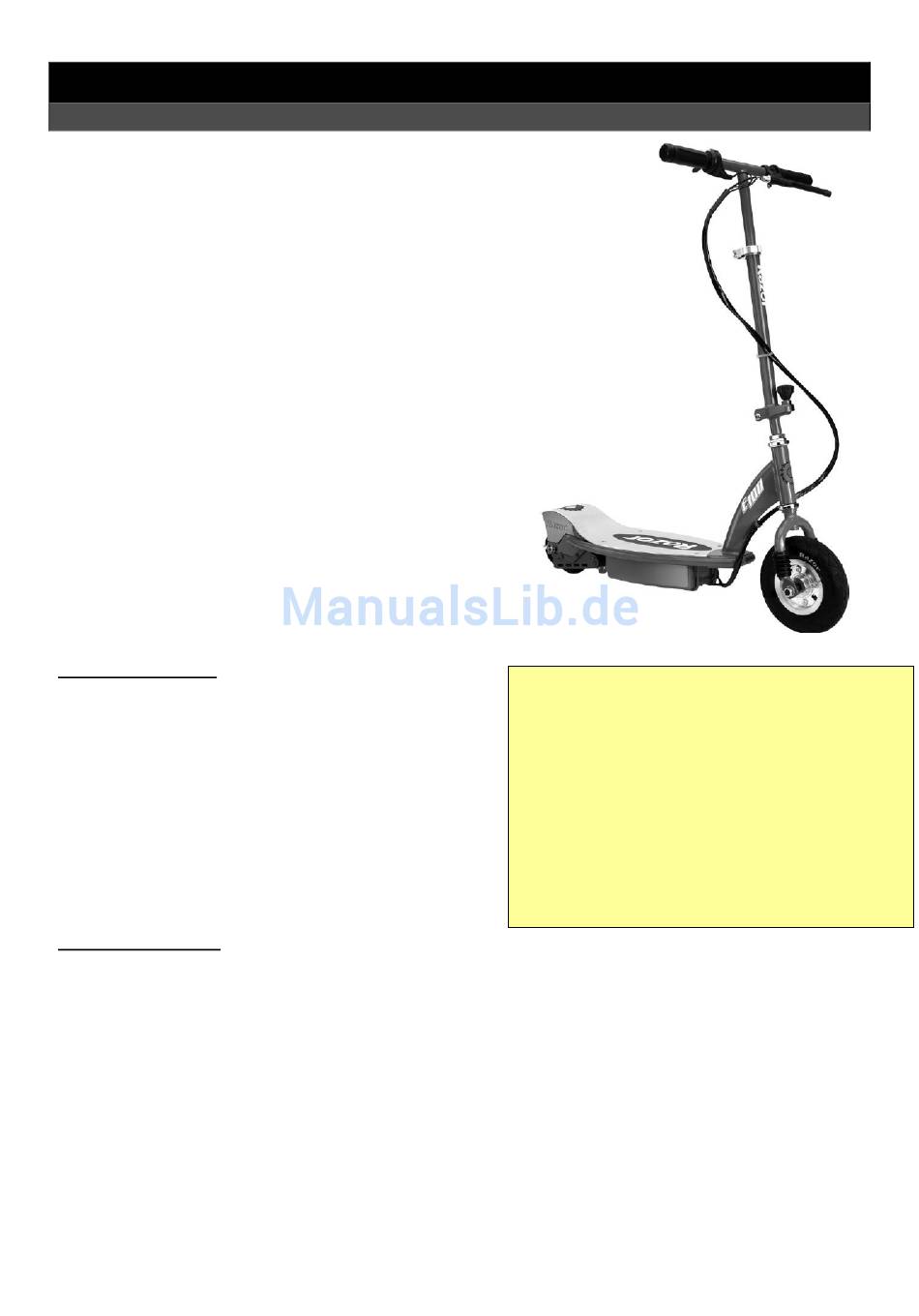

Elektro-Scooter "Razor 100"
Technische Daten:
Gewicht: 14 kg
Maße (L*B*H): 85*40*88 cm
Leistung: 100 W
Reichweite: 8 km
Steigfähigkeit: Neigungswinkel < 12°
Höchstgeschwindigkeit: 16 km/h
Betrieb: AC 230 V ~ 50 Hz (Laden)
Batterie: 24V ~ 4.5 Ah
Ladedauer: 5 – 8 h
Zuladung: max. 85 kg
250-070
Werbung
Inhaltszusammenfassung für WJG Razor 100
- Seite 1 Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden. • Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug. P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
- Seite 2 Stellen Sie sich mit beiden Beiden auf die Plattform. • Drücken Sie den Gashebel, damit der Scooter sich vorwärts bewegt. • Um anzuhalten betätigen Sie den Bremshebel. P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
- Seite 3 Ladebuchse / 40. Trittbrett / 41. Schraube / 42. Batteriefach / 43. Ein-Aus-Schalter / 44. Batterie / 45. Elektronisches Kontrolmodul / 46. Feststeller / 47. Gewindestange / 48. Schraube / 49. Schraube. P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
- Seite 4 Drehen Sie den Feststeller, um den Lenker zu arretieren. • Um die gewünschte Höhe des Lenkers einzustellen, lösen Sie den Hebel des Klemmverschlusses und stellen ihn anschließend wieder fest. P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
- Seite 5 Setzen Sie die Befestigungsteile ins neue Hinterrad ein und platzieren Sie es zusammen mit der Hinterachse. • Ziehen Sie die Schraube der Bremse am Hinterrad wieder fest. P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
- Seite 6 Um den Reifen oder das Vorderrad austauschen zu können, müssen Sie selbiges herausziehen. Behalten Sie dabei die korrekte Reihenfolge der Befestigungsteile im Auge. • Befestigen Sie das Rad wieder in umgekehrter Reihenfolge. P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
-
Seite 7: Technical Specifications
Please dispose packaging materials properly and do not let play children with it. • The device itself is no toy either. Do not let children play with it too. P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung... - Seite 8 Stand yourself with both legs on the platform. • Press the speed control to move the scooter forward. • T stop the scooter use the brake lever. P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
- Seite 9 Breaker / 39. Charger Socket / 40. Platform / 41. Screw / 42. Battery Compartment / 43. On-off-Switch / 44. Battery / 45. Elektronic Control Module / 46. Locking Knob / 47. Thread Rod / 48. Screw / 49. Screw. P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
- Seite 10 Use the locking knob to locate the position of the handlebar. • To adjust the handlebar to the desired height release the lever of the clamp and fasten it again after the adjustment. P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
- Seite 11 Put the mounting parts to the new rear wheel and place together with the rear axle to its place. • Tighten the screw of the rear brake. P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
- Seite 12 To exchange the tire or the front wheel pull the complete wheel itself out of the attachment Make sure that you have an eye on the correct order of the mounting components. • Reassemble the wheel and its mounting components in reverse order. P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
