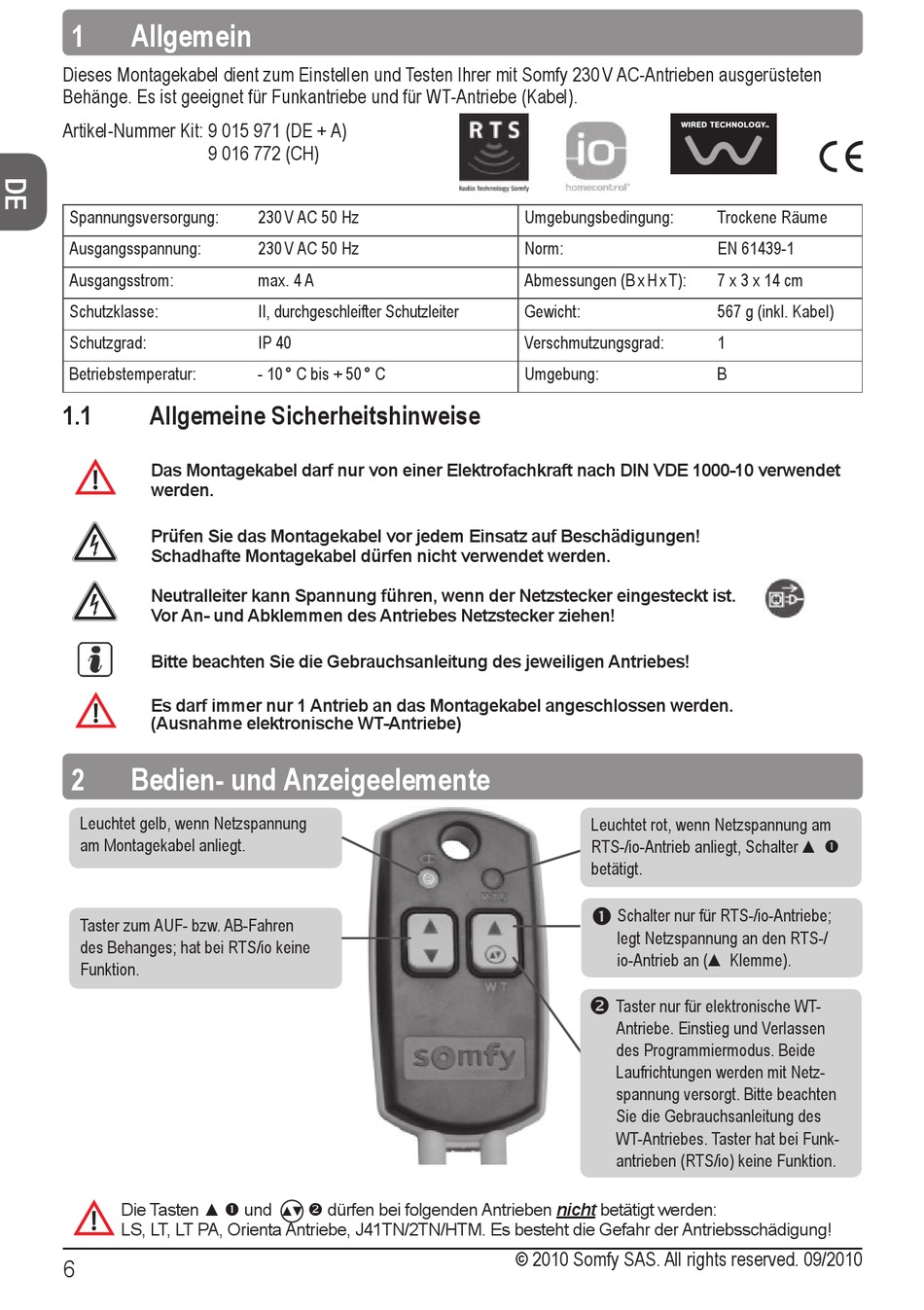

SOMFY 9 015 971 Anleitung

1 Allgemein
Dieses Montagekabel dient zum Einstellen und Testen Ihrer mit Somfy 230 V AC-Antrieben ausgerüsteten
Behänge. Es ist geeignet für Funkantriebe und für WT-Antriebe (Kabel).
Artikel-Nummer Kit: 9 015 971 (DE + A)
9 016 772 (CH)
Spannungsversorgung:
Ausgangsspannung:
Ausgangsstrom:
Schutzklasse:
Schutzgrad:
Betriebstemperatur:
1.1 Allgemeine Sicherheitshinweise
Das Montagekabel darf nur von einer Elektrofachkraft nach DIN VDE 1000-10 verwendet
werden.
Prüfen Sie das Montagekabel vor jedem Einsatz auf Beschädigungen!
Schadhafte Montagekabel dürfen nicht verwendet werden.
Neutralleiter kann Spannung führen, wenn der Netzstecker eingesteckt ist.
Vor An- und Abklemmen des Antriebes Netzstecker ziehen!
Bitte beachten Sie die Gebrauchsanleitung des jeweiligen Antriebes!
Es darf immer nur 1 Antrieb an das Montagekabel angeschlossen werden.
(Ausnahme elektronische WT-Antriebe)
2 Bedien- und Anzeigeelemente
Leuchtet gelb, wenn Netzspannung
am Montagekabel anliegt.
Taster zum AUF- bzw. AB-Fahren
des Behanges; hat bei RTS/io keine
Funktion.
Die Tasten ▲  und
LS, LT, LT PA, Orienta Antriebe, J41TN/2TN/HTM. Es besteht die Gefahr der Antriebsschädigung!
6
230 V AC 50 Hz
230 V AC 50 Hz
max. 4 A
II, durchgeschleifter Schutzleiter
IP 40
- 10 ° C bis + 50 ° C
 dürfen bei folgenden Antrieben nicht betätigt werden:
▲ ▼
Umgebungsbedingung:
Norm:
Abmessungen (B x H x T):
Gewicht:
Verschmutzungsgrad:
Umgebung:
Leuchtet rot, wenn Netzspannung am
RTS-/io-Antrieb anliegt, Schalter ▲ 
betätigt.

Schalter nur für RTS-/io-Antriebe;
legt Netzspannung an den RTS-/
io-Antrieb an (▲ Klemme).

Taster nur für elektronische WT-
An triebe. Einstieg und Verlassen
des Programmiermodus. Beide
Laufrichtungen werden mit Netz-
spannung versorgt. Bitte beachten
Sie die Ge brauchsanleitung des
WT-Antriebes. Taster hat bei Funk-
antrieben (RTS/io) keine Funktion.
© 2010 Somfy SAS. All rights reserved. 09/2010
Trockene Räume
EN 61439-1
7 x 3 x 14 cm
567 g (inkl. Kabel)
1
B
