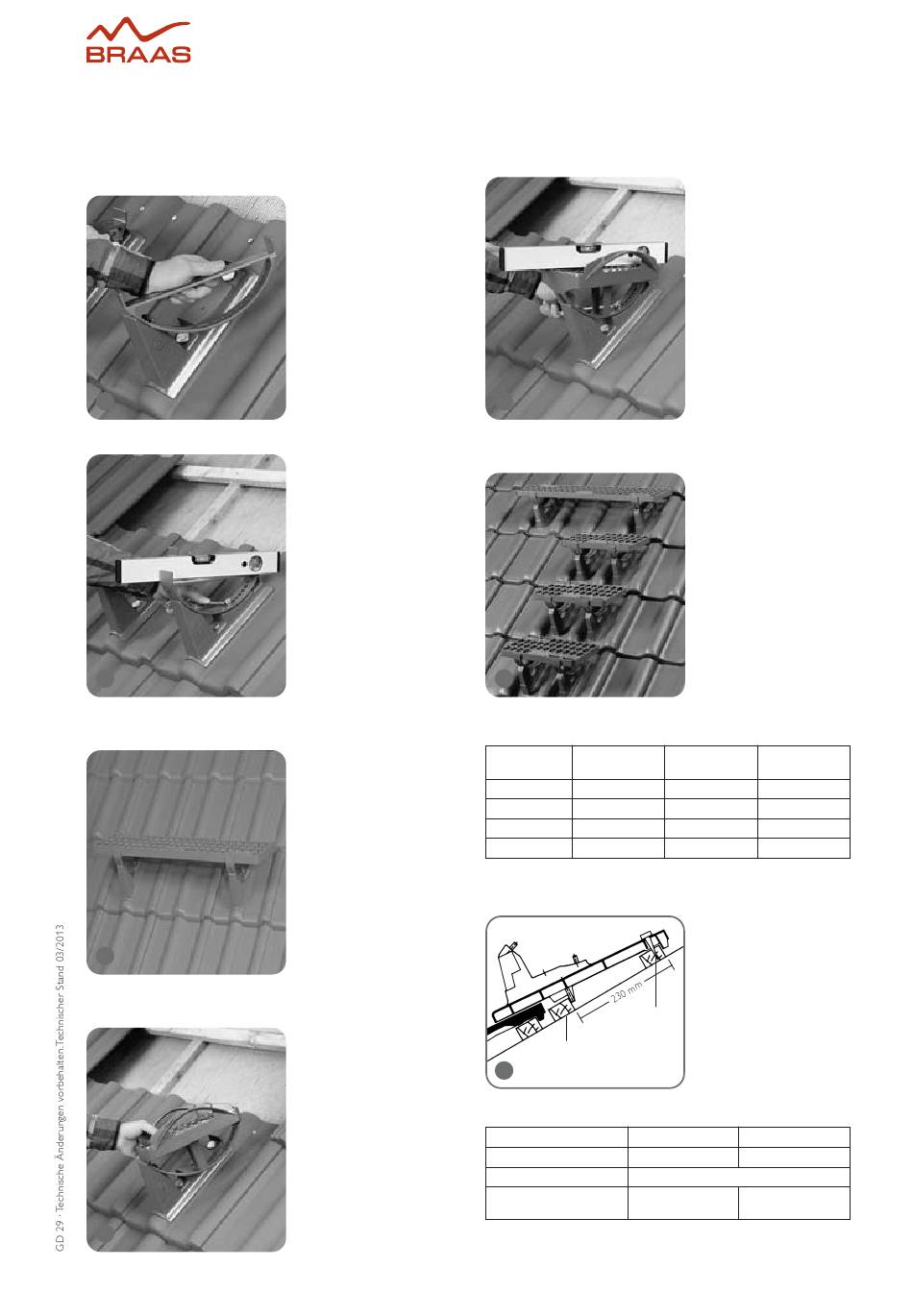

MONTAGE BÜGEL BEI STANDSTEIN
5
6
MONTAGE SICHERHEITSROST/-TRITT BEI STANDSTEIN
7
MONTAGE SICHERHEITSSTUFE BEI STANDSTEIN
8
• Schraube mit integrierter
Unterlegscheibe vom
Standstein entfernen.
• Bügel in den Knebel ein -
setzen und durch Dre-
hung nach oben in senk-
rechte Lage bringen.
• Holme der Bügel waage-
recht ausrichten.
• Schraube eindrehen und
mit Schraubenschlüssel
oder Ratsche (13 mm)
festziehen.
Hinweis
Waagerechtes Ausrichten
von 15° bis 52° Dachnei-
gung möglich.
• Sicherheitsrost/-tritt mit
den zwei mitgelieferten
Schrauben und Flügel -
muttern diagonal an den
Bügeln befestigen.
• Sicherheitsrost 146 mit je
einer Schraube und Flügel -
mutter an den drei Bügeln
befestigen.
• Schraube mit integrierter
Unterlegscheibe vom
Standstein entfernen.
• Sicherheitsstufe in den
Knebel einsetzen und
durch Drehung nach oben
in senkrechte Lage brin-
gen.
9
MONTAGE SICHERHEITSPFANNE BEI DACH-ZIEGEL/TEGALIT
10
Horizontaler Abstand einzufügende Dachpfannen
Sicherheitsrost*
Tegalit
1,5 Tegalit
Dach-Ziegel*** 2 Dach-Ziegel
Opal
3 Opal
Smaragd
1 Smaragd
*
Für Smaragd in Sonderlänge 1 m.
** Außer Rubin 11V (P/H), Achat 10V / 12V
*** Ohne Opal/Smaragd.
****Bei Pro 42 ohne Opal dazwischen.
Verschraubung
Zusätzliche Stützlatte
11
Stützlattenstärke (mm)
Dachlatten (mm)
Achat 14/Topas 15V
Smaragd/Opal
alle anderen Dach-Ziegel-
modelle und Tegalit
Trittsystem
• Trittfläche waagerecht
ausrichten.
• Schraube eindrehen und
mit Schraubenschlüssel
oder Ratsche (13 mm)
festziehen.
Hinweis
Waagerechtes Ausrichten
von 15° bis 52° Dachnei-
gung möglich.
Senkrechter Abstand
• Siehe Abb. 1.
Horizontaler Abstand
• Dachpfannen zwischen
den Sicherheitspfannen
siehe Tabelle 3.
Tabelle 3
Sicherheitsrost
Sicherheitstritt
Pro 146**
je 1,5 Tegalit
0,5 Tegalit
je 2 Dach-Ziegel
–
je 2 Opal
1 Opal****
nicht möglich
nicht möglich
Stützlatte
• Sicherheitspfanne im
Bereich der mittleren
Auflage nase durch eine
Stützlatte unter füttern.
• Dimension der Stützlatte
siehe Tabelle 4.
Tabelle 4
30/50
40/60
2 x 24/48
40/60 hochkant
keine Stützlatte erforderlich
30/50
40/60
3
