Trittsystem
Standstein,
Sicherheitspfanne,
modellabhängig
modellabhängig
Sicherheitstritt
Sicherheitsrost
Sicherheitstritt Pro Sicherheitsrost Pro 146
Für das Braas 7GRAD Dach mit Harzer Pfanne F
Verlegeanleitung beachten.
Das Braas Trittsystem (geprüft nach DIN EN 516) besteht aus
aufeinander abgestimmten Produkten:
• Sicherheitsstufe mit Standpfanne
• Sicherheitsrost/-tritt mit Bügel und mehreren Standpfannen.
Waagerechtes Ausrichten der Trittflächen ist bei Dachneigungen
zwischen 15° und 52° möglich.
Einrichtungen dürfen nur zum Begehen und nicht als Anschlagpunkt für
persönliche Schutzausrüstung verwendet werden.
Material
Beschichtetes oder unbeschichtetes Aluminium
Pro-Ausführung: verzinkter Stahl
Standstein: Dach-Stein mit Alu-Aufsatzhorn
Flächenmaße
Aluminium-Ausführung
• Sicherheitsrost: 880 x 250 mm
• Sicherheitstritt: 410 x 250 mm
• Sicherheitststufe: 133 x 250 mm
Pro-Ausführung
• Sicherheitsrost 146: 1460 x 250 mm
• Sicherheitsrost 86: 855 x 250 mm
• Sicherheitstritt: 420 x 250 mm
Bedarf an Standpfannen
• Sicherheitsrost/-tritt
2 Standpfannen inkl. Bügel
• Sicherheitsrost 146
3 Standpfannen inkl. Bügel
• Sicherheitsstufe
1 Standpfanne ohne Bügel
SICHERHEITSHINWEISE
Geprüft nur in Verbindung mit Braas Dach-Systemteilen.
Auszugsweise aus der BG-Regel „Schornsteinfegerarbeiten" BGR 218:
• Für Arbeiten an und auf Dachflächen mit einer Neigung von mehr als
20° bis 60° und einer möglichen Absturzhöhe von mehr als 3,00 m
müssen Einrichtungen zum Auffangen abrutschender Personen vor-
handen sein. Diese Forderung ist bei Abnahmetätigkeiten z.B. erfüllt,
wenn Einrichtungen nach Abschnitt 6.1 DIN 18160-5 vorhanden sind
Sinngemäßer Auszug aus der DIN 18160-5 bzw. DIN EN 516:
• Unmittelbar unter Aussteigeöffnungen in geneigten Dachflächen müs-
sen Trittflächen von wenigstens 400 x 250 mm Größe vor handen
sein (mindes tens Sicherheitstritt).
• Standflächen an der Mündung einer Abgasanlage müssen mindestens
die Maße 400 x 250 mm aufweisen (mindes tens Sicherheits tritt).
• Trittflächen müssen mindestens 130 mm tief und 130 mm breit sein
und seitlich einen Schutz gegen Ausgleiten von 20 mm Höhe haben
(mindes tens Sicherheitsstufe).
Geprüfte Sicherheit in Braas Qualität
Das Institut für Arbeitsschutz der Gesetzlichen
Unfallversicherung (IFA) in St. Augustin hat das Braas
Trittsystem überprüft und die Deutsche Gesetzliche
Unfallversicherung (DGUV) bescheinigt, dass es den
geltenden sicherheitstechnischen Anforderungen in
Deutschland entspricht. Es darf mit dem abgebilde-
ten Prüfzeichen ver sehen werden. Ein Plus
für Ihre Sicherheit durch Dach-Systemteile
in Original Braas Qualität.
2
Bügel
Sicherheitsstufe
Sicherheitsrost Pro 86 (o. Abb.)
+
gesonderte
BAU
94150

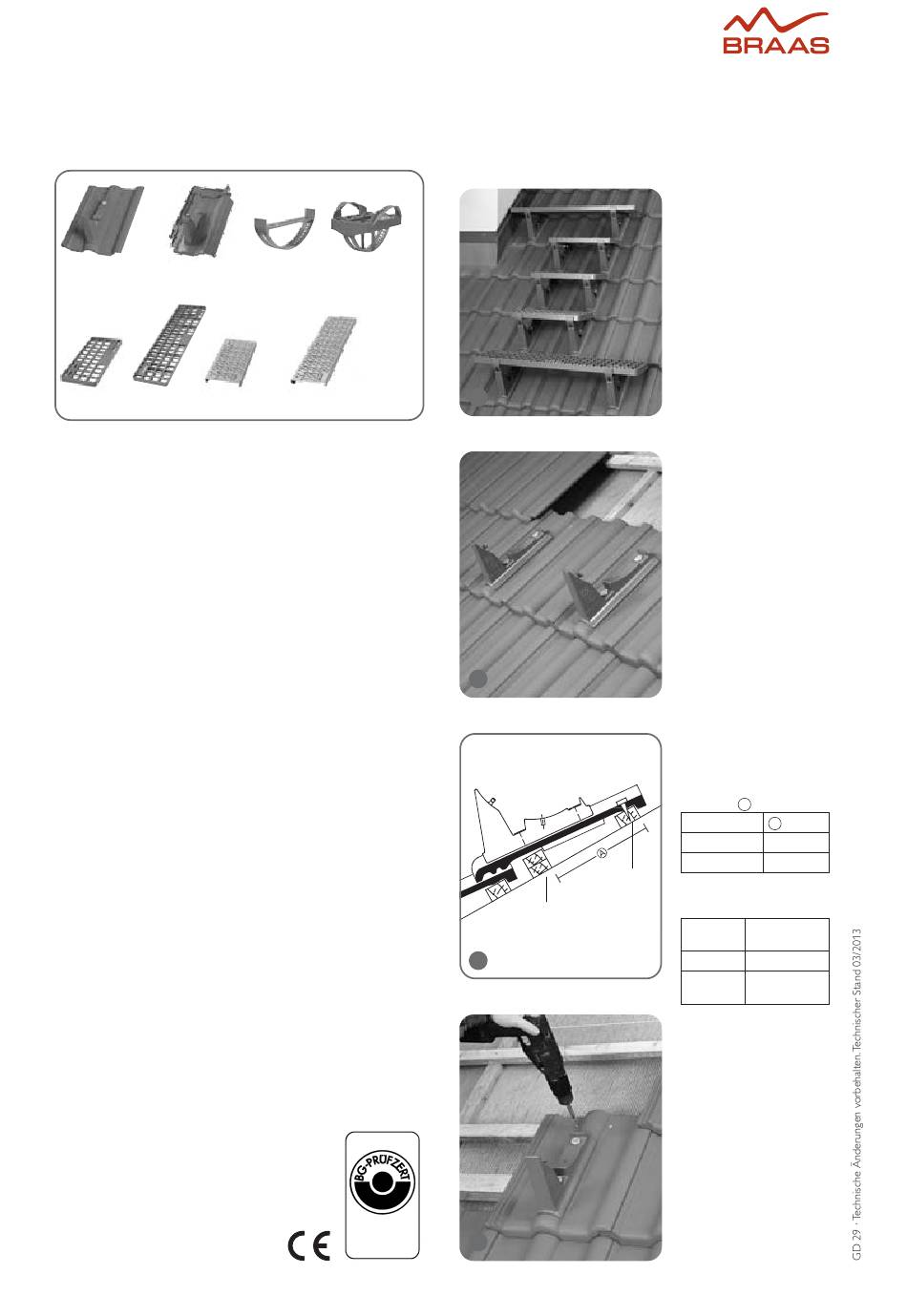

MONTAGE STANDSTEIN BEI PROFILIERTEN DACH-STEINEN
1
2
Verschraubung
Zusätzliche Stützlatten
3
4
Senkrechter Abstand
Sicherheitsstufen
• Sicherheitsstufen in jeder
Reihe versetzt über -
einander.
Tritte/Roste
• Dachneigung ≤ 45°:
Trittfläche in jeder
2. Reihe*.
• Dachneigung > 45°:
Trittfläche in jeder Dach-
steinreihe.
* Bis Dachlattenabstand 375 mm;
bei größer 375 mm in jeder
Reihe.
Horizontaler Abstand
• Sicherheitsrost:
einen ganzen Dach-Stein
einfügen (Foto).
• Sicherheitsrost Pro 146:
je einen ganzen Dach-
Stein zwischen die drei
Standsteine einfügen.
• Sicherheitstritt:
Standsteine direkt neben-
einander legen.
Stützlatte
• Standstein im Bereich der
mittleren Auflagenase
durch eine Stützlatte
unterfüttern.
• Abstand A
Tabelle 1
Dach-Stein
A
10er-Format
230 mm
7er-Format
290 mm
• Dimension der Stützlatte:
Profilierte Dach-Steine
Tabelle 2
Dachlatten Stützlatten
(mm)
(mm)
30/50
2 x 24/48
40/60
60/60 oder
60/40 hochkant
Befestigung
Standsteine
• Standstein mit je zwei kor-
rosionsgeschützten
Schrauben (z. B. 4,5 x
45 mm) an der Dachlatte
befestigen.
