Technische Daten; Arbeitsweise; Inbetriebnahme / Betrieb - Cleanfix PowerDisc LS Bedienungsanleitung

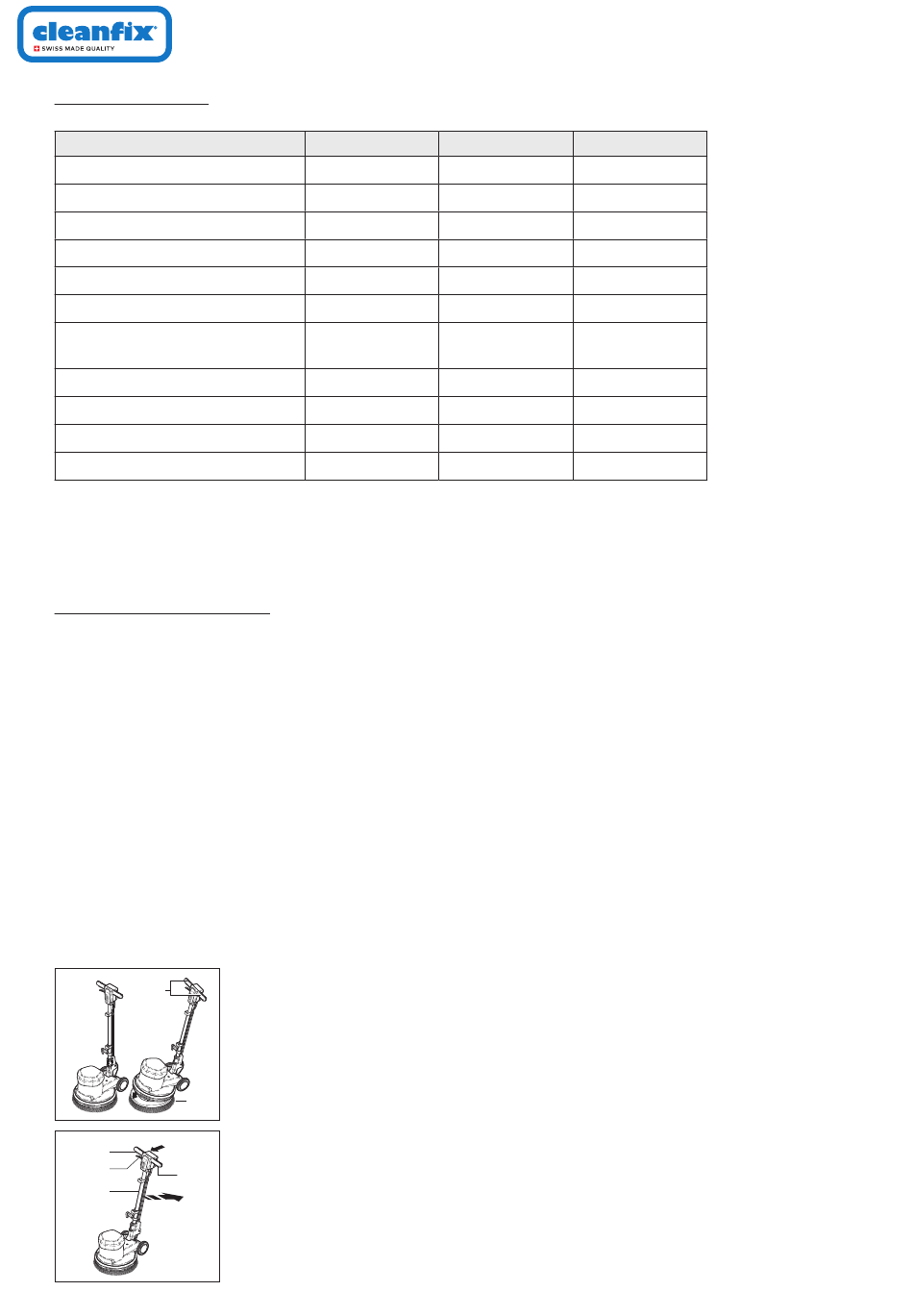

Technische Daten

Technische Daten
Stromversorgung
Leistung des Bürstenmotors
Bürstendrehzahl
Arbeitsbreite
Unterfahrhöhe
Netzkabellänge
Gewicht inkl. Bürste
mit Zusatzgewichten
Sicherheitsklasse
Schalldruckpegel
Effektivbeschleunigungswert
Bürstendrehmoment

Inbetriebnahme / Betrieb

Bitte beachten Sie: Die Spannung (Volt) im Reinigungsobjekt muss mit der auf dem Typenschild der Maschine
angegebenen übereinstimmen.
Montageanleitung
 Motorkopf und Deichsel werden getrennt verpackt geliefert.
 Zunächst lösen Sie die 2 Inbusschrauben im Stielverstellaggregat (9).
 Dann führen Sie die Deichsel (6) leicht bis zum Anschlag in das Stielverstellaggregat (9) ein.
 Richten Sie den Deichselgriff (1) parallel zu den Laufrädern (10) aus, so dass die Schalterverriegelung (3)
nach hinten zeigt.
 Danach werden die 2 Inbusschrauben im Stielverstellaggregat (9) wieder angezogen.
 Das Elektrokabel (12) wird über den Deichselgriff (1) und den Kabelhaken (8) aufgewickelt.
Was vor dem Einsatz zu tun ist
1
B A
20
3
2
4
2
6
6 | Deutsch
PowerDisc LS
230 V
1200 W
155 /min
1
44 cm
37 cm
12.5 m
30 kg
I/IPX4
55 dBA
<2.5 m/s
2
68 Nm

- ARBEITSWEISE -

 Fassen Sie den Deichselgriff (1) mit beiden Händen und kippen Sie die Maschine, bis
2
sie auf den beiden Rädern steht (A). Rollen Sie dann die Maschine zum Einsatzort
4
und schließen Sie das Elektrokabel an das Stromnetz an. Das Arbeitselement,
6
Bürste (20) oder Treibteller mit Pad, legen Sie auf den Boden.
 Nun kippen Sie die Maschine wieder auf die Räder und fahren so weit über das
Arbeitselement, bis Mitnehmerstern und Flansch übereinander stehen.
 Stellen Sie die Einscheibenmaschine auf das Arbeitselement (B).
 Dann ziehen Sie den Stielverstellgriff (4) und senken die Deichsel (6) in Arbeits-
stellung. Hierbei sind beide Arme locker nach unten ausgestreckt. Richten Sie die
Maschine waagerecht auf dem Arbeitselement (Bürste oder Treibteller) aus, drü-
6
cken Sie die Schalterverriegelung (3) und tippen Sie den Bürstenmotorschalter (2)
kurz an.
 Das Zubehörteil rastet selbsttätig ein.
PowerDisc HS PowerDisc HD
230 V
1200 W
410 /min 160
1
44 cm
37 cm
12.5 m
30 kg
I/IPX0
55 dBA
<2.5 m/s <2.5 m/s
2
29 Nm
3
2
230 V
1200 W
/min
1
44 cm
37 cm
12.5 m
43 kg
51 kg
I/IPX4
55 dBA
2
68 Nm
6
