Seite 1 Modul Handbuch...

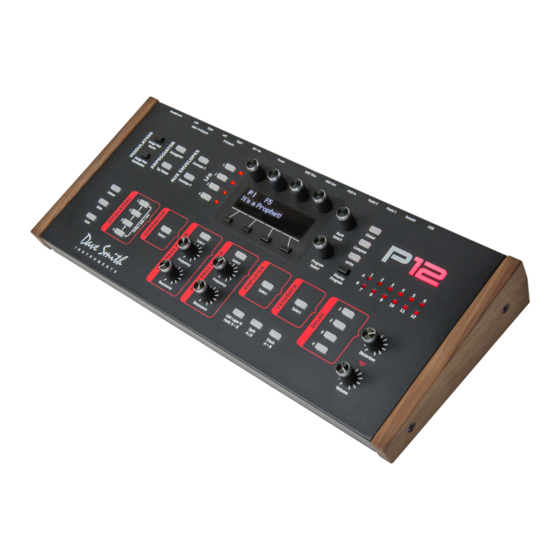

Seite 3 Modul Handbuch Version 1.1 August 2015 Dave Smith Instruments 1527 Stockton Street, 3rd Floor San Francisco, CA 94133 ©2015 Dave Smith Instruments www.davesmithinstruments.com Prophet 12 Modul Handbuch...
Seite 4 Störungen, die zu einem beeinträch- tigten Betrieb führen können. Dieses digitale Gerät der Kategorie B entspricht allen Anforderungen der kanadischen Richtlinien für interferenzverursachende Geräte (Canadian Interference-Causing Equipment Regulations: ICES-003, Kategorie B). Kontakt Support: support@davesmithinstruments.com Dave Smith Instruments...
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Dankeschön ..............ix Ihr Prophet 12 Modul ist heiß! ......... x Überblick ..............1 Erste Schritte ....................1 Gebrauch des Displays und der Soft Controller ..........2 Verwendung der Funktionen Compare ............3 ...
Seite 6 Modulationsquellen ............ 58 Anhang B: Modulationsziele ............59 Anhang C: Delay-Zeiten ............... 61 Anhang D: MIDI-Implementation ........... 64 MIDI-Nachrichten ................... 66 NRPN-Nachrichten ..................71 SysEx-Daten ....................94 Komprimiertes Datenformat ................97 Dave Smith Instruments...
Seite 7 Anhang E: Support ..............98 Fehlerbehebung ..................... 98 Support kontaktieren ..................100 Reparatur im Garantiefall ................101 Prophet 12 Modul Handbuch...
Seite 8 Ashley Bellouin, Bob Coover, Carson Day, Chris Hector, Tony Karavidas, Mark Kono, Andrew McGowan, Joanne McGowan und Tracy Wadley. Besonderer Dank geht an Ken Eddleman, Jeff Pence, Robert Rich und Riley Smith. Deutsche Übersetzung von Mike Hiegemann (August 2015). viii Dave Smith Instruments...
Seite 9: Dankeschön
Jahre jüngerer Nachfolger des Prophet-5? Der Prophet VS? Die Wavestation? Das Problem ist nun gelöst: Mein Favorit ist der Prophet 12, darüber besteht kein Zweifel. Er klingt anders als all meine anderen Instrumente und behält trotzdem den Charakter eines Prophet bei. In der Kombination von vorgeschalteten digitalen Komponenten und analogen Filtern sowie analoger Elektronik pro Stimme liegt etwas Besonderes.
Seite 10: Ihr Prophet 12 Modul Ist Heiß
Ihr Prophet 12 Modul ist heiß! Im übertragenen und im wörtlichen Sinne. Unter normalen Umständen stellt dies kein Grund zur Sorge dar. Innerhalb des Prophet 12 Moduls sind eine Menge Prozessorleistung und analoge Schaltungen auf kleins- tem Raum versammelt. Infolgedessen kann es zu erhöhten Temperaturen kommen.
Seite 11: Überblick
Klänge – die sogenannten Programme – kombiniert er digitale und analoge Elemente. Der Prophet 12 enthält 792 Programme, die in 8 Bänken zu jeweils 99 Sounds organisiert sind. Eine Hälfte der Programme befindet sich in vier Factory-Bänken, die andere Hälfte in vier User-Bänken. Die User-Bänke sind eine exakte Kopie der sogenannten Factory-Bänke.
Seite 12: Gebrauch Des Displays Und Der Soft Controller
Split-Punkt befindet. Der Sound von Layer B wird hingegen der rechten Hälfte des Keyboards zugewiesen. Die zwölf Stimmen des Prophet 12 werden gemäß der No- ten-Zonen aufgeteilt, so dass Ihnen in jedem Keyboard-Bereich bis zu sechs Stimmen zur Verfügung stehen.
Seite 13: Verwendung Der Funktionen Compare
Sobald Sie sich OMPARE dazu entschlossen haben, den gegenwärtig bearbeiteten Sound zu spei- chern, drücken Sie die Taste W . Drücken Sie die nun blinkende Tas- RITE te W erneut, um den Speichervorgang zu bestätigen. RITE Prophet 12 Modul Handbuch Überblick...
Seite 14 Sie sich das Pro- RITE gramm anhören, das sich gegenwärtig am dafür vorgesehenen Zielort befindet, indem Sie die Taste C drücken. Beachten Sie, dass die OMPARE Funktion W deaktiviert wird, wenn Sie C einschalten. RITE OMPARE Überblick Dave Smith Instruments...
Seite 15: Nächste Schritte
Klanggestaltung verlockender sind als ein Handbuch zu lesen. Dennoch möchten wir Sie auf einige Aspekte aufmerksam machen, die Ihnen da- bei helfen werden, den Prophet 12 für Ihre Zwecke einzusetzen. Werfen Sie zunächst einen Blick in das Kapital Globale Einstellungen. Informie- ren Sie sich über die verschiedenen Potentiometer-Modi und wählen Sie...
Seite 16 Überblick Dave Smith Instruments...
Seite 17 Prophet 12 Modul Handbuch Überblick...
Seite 18: Anschlüsse
MIDI Thru Für die bidirektionale MIDI-Kommunikation mit einem Compu- USB— ter. Der Prophet 12 ist ein class-kompatibles Gerät, das unter Mac OS X oder Windows keine zusätzlichen Treiber benötigt. Der MIDI-Eingang und der USB-Anschluss sollten nicht gleichzeitig genutzt werden. Einander überlappende Nachrichten von verschiedenen Quellen können ver- ursachen, dass der Prophet 12 unvorhersehbar reagiert.
Seite 19 Layer B über B O . Nähere Informationen entnehmen die dem UTPUTS Kapitel Layer, Split und Stack ab Seite 52. Der Prophet 12 klingt beson- ders gut im Stereobetrieb, kann jedoch auch mono verwendet werden. Weitere Informationen entnehmen Sie dem Abschnitt ‘Mono/Stereo’ im Kapitel Globale Einstellungen auf Seite 12.
Seite 20: Globale Einstellungen
Allgemeine Einstellung der Tonhö- he; 0 ist der zentrierte Wert. Jeder einzelne Schritt entspricht einem Halbtonintervall. Der Prophet 12 lässt sich bis zu einer Oktave aufwärts (+12) oder bis zu einer Oktave abwärts (-12) transponieren. 2. Master Fine Tune: -50…+50—...
Seite 21 Wenn diese Option aktiviert ist (Standard- einstellung), beeinflussen das Keyboard und sämtliche Bedienelemente das Verhalten des Prophet 12. Wenn diese Option deaktiviert ist, senden alle Bedienelemente zwar MIDI-Nachrichten, haben jedoch keine Aus- wirkung auf den „lokalen“ Synthesizer, also den Prophet 12. In erster Linie ist diese Funktion nützlich, um MIDI-Schleifen zu vermeiden, die...
Seite 22 Die Potentiometer sind durch eine linierte Oberseite gekennzeichnet und können um etwa 300° gedreht werden. Es gibt drei Modi für die Potenti- ometer, die bestimmen, wie der Prophet 12 reagiert, wenn die program- mierbaren Parameter bearbeitet werden. (M ist nicht...
Seite 23 Die Slider, Räder und Filter werden im Werk kalibriert und erfordern unter ge- wöhnlichen Umständen keine Rekalibration oder erneute Stimmung. —Setzt die globalen Parameter auf die Werkseinstel- 22. Reset Globals lungen zurück. Prophet 12 Modul Handbuch Globale Einstellungen...
Seite 24 24. Dump Current Bank— über den ausgewählten MIDI-Ausgang (siehe „9. MIDI Sysex Cable“). Die Speicherauszüge von Bänken werden wieder an ihre ursprünglichen Speicherorte zurückgeladen, wenn sie vom Prophet 12 via MIDI emp- fangen werden. Sendet den Inhalt aller vier User-Bänke im 25.
Seite 25: Oszillatoren
Wellenformen produzieren. Jede Wellenform hat ihren eigenen Klangcharakter, der auf ihren Oberschwingungsgehalt beruht. Für jede seiner zwölf Stimmen stehen dem Prophet 12 vier Oszillatoren (sowie ein Sub-Oszillator für Oszillator 1) zur Verfügung. Diese sind in der Lage, klassisch analoge Wellenformen zu generieren (Sinus, Dreieck, Sägezahn, Rechteck) sowie weitaus komplexere Wellenformen und ver-...
Seite 26: Ave Left Und Wave Right
0 die Wellenform ‘Mellow’ und bei einem Wert von +63 die Wel- lenform ‘Nasal’. Werte zwischen -64 und 0 erzeugen einen variablen Mix der Wellenformen ‘Tines’ und ‘Mellow’; Werte zwischen 0 und +63 erzeugen einen variablen Mix der Wellenformen ‘Mellow’ und ‘Nasal’. Oszillatoren Dave Smith Instruments...
Seite 27 Sie dem Kapitel Globale Einstellungen auf Seite 10. Fine: -50…+50— Feinstimmung; 0 ist der zentrierte Wert. Jeder einzelne Schritt entspricht einem Cent (50 Cent = 1/2 Halbton). Die Oszillatoren lassen sich maximal eine Viertelton aufwärts (+50) oder einen Viertelton abwärts (-50) stimmen. Prophet 12 Modul Handbuch Oszillatoren...
Seite 28: Wave Reset: Off, On-Wenn Wave Reset
Wenn W ausgeschaltet ist, sind die ESET Oszillatoren des Prophet 12 freischwingend, wie es bei analogen Synthe- sizern der Fall ist. Das heißt, die Oszillatoren schwingen unabhängig davon, ob eine Note angesteuert wird oder nicht. Wenn die VCA- Hüllkurve mit einer sehr schnellen Attack-Zeit arbeitet, kann dies einen leichten, jedoch wahrnehmbaren Klicklaut zu Beginn eines jeden Tons zur Folge haben, da eine Note womöglich dann angesteuert wird, wenn...
Seite 29 Der Sub-Oszillator (von Oszillator 1) lässt sich nicht zu Oszillator 2 synchroni- sieren. Wenn Sie Oszillator 1 synchronisieren und zusätzlich einen Sub-Oszillator verwenden möchten, der auf Oszillator 2 abgestimmt ist, benutzen Sie einen der bei- den anderen Oszillatoren als Sub-Oszillator. Prophet 12 Modul Handbuch Oszillatoren...
Seite 30 Niedrige Werte haben kürzere bzw. schnellere gleitende Übergänge zur Folge. Die Taste G muss eingeschaltet sein, damit die Auswirkung LIDE von G hörbar ist. Weitere Informationen finden Sie unter LIDE MOUNT dem Kapitel Glide auf Seite 43. Oszillatoren Dave Smith Instruments...
Seite 31: Fügt Dem Oszillator-Signal Zufällige Verstimmungen
Oktave tiefer als Oszillator 1 gestimmt ist. Da eine Sinuswelle nur wenige Obertöne besitzt und hauptsächlich durch ihre Grundfrequenz bestimmt wird, stellt das Hinzufügen des Sub- Oszillators zu Klängen wie Bässen eine gute Methode dar, um tiefe Timbres zu betonen. Prophet 12 Modul Handbuch Oszillatoren...
Seite 32: Character
Ein Hochfrequenzfilter, der hohe Frequenzen verstärkt und bei höheren Werten die Oberschwingungen modifiziert. Hack: 0…127— Reduziert die Bit-Tiefe der Signalsumme aller Oszillato- ren. Decimation: 0…127— Reduziert die Sampling-Rate der Signalsumme aller Oszillatoren. Drive: 0…127— Emuliert die Sättigung analoger Bandmaschinen. Character Dave Smith Instruments...
Seite 33: Tiefpassfilter
Klangs. Die damit einhergehenden Veränderungen lassen sich mithilfe einer Filter-Hüllkurve über einen zeitlichen Verlauf hin variieren, um dynamische und lebendige Timbres zu erzeugen. Der Prophet 12 besitzt ein analoges und resonanzfähiges Tiefpassfilter pro Stimme. Das Filter ist umschaltbar zwischen einem zwei- und vierpoligen Modus. Überdies verfügt das Tiefpassfilter über einen fünfstufigen Hüllkurvengenerator...
Seite 34 Pegel, mit der die Decay-Phase endet, aber anstatt einen Pegel zu halten, während eine Taste gedrückt wird, werden die Delay-, Attack- und De- cay-Phasen solange wiederholt, bis Sie die Taste loslassen. Die Release- Phase beginnt erst ab dem Zeitpunkt, zu dem die Note nicht mehr ange- Tiefpassfilter Dave Smith Instruments...
Seite 35 Das Steuersignal, das durch das Drücken, Halten und Loslassen einer Taste aktiviert wird (oder durch den Arpeggiator). Das Verhalten der DADSR-Hüllkurve mit aktiviertem Delay und deaktivierter Wiederholungsfunktion. Das Verhalten derselben Hüllkurve mit aktivierter Wiederho- lungsfunktion. Prophet 12 Modul Handbuch Tiefpassfilter...
Seite 36: Hochpassfilter
Hochpassfilter Nach dem Tiefpassfilter durchläuft das Audiosignal des Prophet 12 ein zweipoliges, analoges sowie resonanzfähiges Hochpassfilter. Es steht Ihnen außerdem ein Parameter zur Modulation der Cutoff-Frequenz durch das Keyboard zur Verfügung. Frequency: 0…127— Legt die Cutoff-Frequenz des Hochpassfilters fest. Frequenzen unterhalb der Cutoff-Frequenz werden mit einer Flan- kensteilheit von 12 dB pro Oktave abgeschwächt.
Seite 37: Spannungsgesteuerter Stärker (Vca)
Dieser Parameter ist nützlich, um zu garantieren, dass Ihre Sounds in etwa die gleiche Lautstärke haben. In der Stimmenarchitektur des Prophet 12 wird das Signal genügend verstärkt, so dass manche Einstellungen leichte Verzerrungen verursachen können. Falls dies passiert, versuchen Sie niedrigere Werte für die Parameter P...
Seite 38 Phase beginnt erst ab dem Zeitpunkt, zu dem die Note nicht mehr ange- steuert wird. In dieser Phase verhält sich die Hüllkurve genauso als wäre die Wiederholungsfunktion deaktiviert. Ein illustriertes Beispiel für die Funktionsweise dieses Parameters finden Sie im Kapitel Tiefpassfilter auf Seite 25. Spannungsgesteuerter Verstärker (VCA) Dave Smith Instruments...
Seite 39: Feedback
Feedback Das analoge Ausgangssignal des VCA wird an ein stimmbares Delay geschickt. Dessen Ausgangssignal wird in den Signalpfad des Prophet 12 zurückgeführt, wo es zusammen mit der Signalsumme der Oszillatoren die Sektion C durchläuft. Jede Stimme verfügt über ein ge- HARACTER sondertes stimmbares Delay.
Seite 40: Delay
Delay Der Prophet 12 verfügt je Stimme über vier digitale Delays mit Panning- Funktion. Jedes Delay kann für übliche Delay-Effekte und mittels ent- sprechender Modulation und kurzen Delay-Zeiten auch als Chorus- oder Flanger-Effekt eingesetzt werden. Einfache Reverb-Effekte können ebenfalls erzeugt werden, wenn Sie gleichzeitig jedes Delay mit unter- schiedlichen Delay-Zeiten, Ausgabepegeln und Feedback-Werten ver- wenden.
Seite 41 LP/HP Freq: 0…127— Legt die Cutoff-Frequenz des Tiefpass- oder Hochpassfilters im Feedback-Signalpfad fest. Ein Wert von 127 für das Tiefpassfilter entspricht keiner Filterung. Das Hochpassfilter reagiert umgekehrt, das heißt ein Wert von 127 bewirkt die maximale Filterung. Prophet 12 Modul Handbuch Delay...
Seite 42: Reverb Und Modulationsbasierte Effekte
Modulationsquelle gesteuert werden kann. Machen Sie sich diese Opti- on zunutze, um Auto-Pan-Effekte zu erzeugen. Reverb und modulationsbasierte Effekte Wie bereits erwähnt, lassen sich mithilfe der Delays des Prophet 12 nicht nur simple Delays, sondern auch Flanger- und Chorus-Effekte sowie Reverbs kreieren.
Seite 43 Ping-Pong-Echo im Stereopanorama positionieren. Damit alles miteinander synchronisiert wird, müssen Sie den Sync-Modus sowohl für den LFO als auch für das Delay aktivieren. Überdies sollte für den LFO die Option W eingeschaltet werden. ESET Prophet 12 Modul Handbuch Delay...
Seite 44: Niederfrequenz-Oszillatoren (Lfos)
Modulationen eingesetzt, wie z. B. Vibrato (periodische Modulation der Tonhöhe) oder Tremolo (periodische Modulation der Lautstärke). Der Prophet 12 verfügt über vier LFOs, die eine Vielzahl von Wellen- formen erzeugen. Die LFOs können freischwingend operieren, durch das Anschlagen einer Taste zurückgesetzt oder aber zum Arpeggiator oder einer externen MIDI-Clock-Quelle synchronisiert werden.
Seite 45 1 Taktschlag Qrtr Dot 1 1/2 Taktschläge 1/2 Note 2 Taktschläge 3 Qrtr 3 Taktschläge 4 Qrtr 4 Taktschläge 6 Qrtr 6 Taktschläge 8 Qrtr 8 Taktschläge 16 Qrtr 16 Taktschläge 32 Qrtr 32 Taktschläge Prophet 12 Modul Handbuch Niederfrequenz-Oszillatoren (LFOs)
Seite 46 LFO aktiviert ist. Falls W ESET deaktiviert ist, hat dieser Parameter keine Wirkung. Denn wenn der LFO freischwingt, gibt es keine festgelegte Position, von der aus sich die Phase verschieben ließe. 0 32 64 96 127 Parameter-Wert Niederfrequenz-Oszillatoren (LFOs) Dave Smith Instruments...
Seite 47: Zusätzliche Hüllkurven
Zusätzliche Hüllkurven Der Prophet 12 verfügt insgesamt über vier fünfstufige Hüllkurvengene- ratoren. Zwei davon sind dem Tiefpassfilter und dem VCA zugewiesen. Die anderen beiden können jedes beliebige Modulationsziel ansteuern. Grundsätzlich kann jede der vier Hüllkurven einzelne oder mehrere Modulati- onsziele ansteuern, wenn Sie die Modulationsmatrix nutzen. Weitere Informationen entnehmen Sie dem Kapitel Modulationsmatrix ab Seite 39.
Seite 48 Phase beginnt erst ab dem Zeitpunkt, zu dem die Note nicht mehr ange- steuert wird. In dieser Phase verhält sich die Hüllkurve genauso als wäre die Wiederholungsfunktion deaktiviert. Ein illustriertes Beispiel für die Funktionsweise dieses Parameters finden Sie im Kapitel Tiefpassfilter auf Seite 25. Zusätzliche Hüllkurven Dave Smith Instruments...
Seite 49: Modulationsmatrix
Modulationsmatrix Der Prophet 12 verfügt je Layer über acht festgelegte und 16 frei konfi- gurierbare Modulationspfade, für die Ihnen 27 verschiedene Modulati- onsquellen und 98 verschiedene Modulationsziele zur Verfügung stehen. Eine Übersicht über sämtliche Modulationsquellen und -ziele finden Sie auf den Seiten 58-65.
Seite 50: Gebrauch Der Tasten Assign Mod Source Und Assign Mod Destination
Sie beispielsweise O 1 FM als Modulationsziel festlegen möchten, halten Sie die Taste A gedrückt und betätigen Sie anschließend wiederholt SSIGN ESTINATION die Wahltaste für Oszillator 1, bis im OLED-Display das Modulationsziel O 1 FM an- gezeigt wird. Modulationsmatrix Dave Smith Instruments...
Seite 51: Distortion
Programms. Der Effekt wird sich auf Klänge mit vielen Obertönen anders auswirken als auf Klänge mit nur wenigen Obertönen. Bei dem analogen Stereo-Verzerrer des Prophet 12 handelt es sich ei- gentlich um zwei Verzerrer: einen für Layer A und einen für Layer B. Im Split- oder Stack-Modus können Sie also für Layer A und B verschiede-...
Seite 52: Unison
Unison Wenn U aktiviert ist, verhält sich der Prophet 12 so wie ein mono- NISON phoner Synthesizer. Das heißt es kann nur eine Note gleichzeitig gespielt werden. Schalten Sie U ein, um sich im Display die drei Parameter NISON anzeigen zu lassen, mithilfe derer Sie festlegen können, wie die Stimmen und das Keyboard reagieren werden.
Seite 53: Glide
Sie verschiedene Noten spielen. Das Prinzip entspricht also der Verbindung aufeinanderfolgender Noten mit einem Glissando. Im polyphonen Modus verhält sich der Prophet 12 ähnlich, mit dem einzigen Unterschied, dass die Tonhöhe von der Note aus hinauf- oder hinabgleitet, die zuvor mit dieser Stimme gespielt wur- de.
Seite 54 Prinzip die Aktivierung und Deaktivierung von G mithilfe LIDE des Keyboards. Die Übergangszeit bleibt unverändert, unabhängig vom Inter- FixTime: vall zwischen den Noten. Siehe FixTime. G wird jedoch nur aktiviert, wenn Sie FixTime A: LIDE legato spielen. Glide Dave Smith Instruments...
Seite 55: Hold
Stimmen von den zuvor gehaltenen Noten abgezogen, um die neu gespielten Noten hinzuzufügen. In Verbindung mit der Arpeggiator-Funktion A , werden ATCH arpeggierte Noten durch neu gespielte Noten ersetzt. Sobald sie die Funktion A deaktivieren, werden neu gespielte Noten ATCH dem Arpeggio hinzugefügt. Prophet 12 Modul Handbuch Hold...
Seite 56: Arpeggiator
Arpeggiator Der Prophet 12 verfügt über einen flexiblen und voll ausgestatteten Ar- peggiator, der zu den LFOs, den Delays oder einer externen MIDI- Clock-Quelle synchronisiert werden kann. Besonders komplexe Arpeg- gios können kreiert werden, wenn Sie im Split- oder Stack-Modus den Apreggiator für Layer A und B verschieden konfigurieren.
Seite 57 Reglers festlegen. Falls S für einen LFO oder ein Delay aktiviert ist, steuert das unter BPM eingegebene Tempo die LFO- Frequenz und/oder die Delay-Zeit. Falls Sie den Prophet 12 zu einer externen MIDI-Clock-Quelle synchronisieren, bleibt dieser Parameter ohne Auswirkung.
Seite 58: Old Und Arpeggiator
Funktion genutzt werden. Auf diese Weise können Sie Arpeggios während der konti- nuierlichen Wiedergabe transponieren. Sie können das Arpeggio bearbeiten, das vorübergehend im Scratchpad gespeichert ist. Zugang zum Arpeggiator Scratchpad: 1. Wählen Sie den Reiter A im Arpeggiator-Menü. 2. Aktivieren Sie L OTES Arpeggiator Dave Smith Instruments...
Seite 59 Sie können ein Arpeggio zusammen mit einem Programm speichern. Damit ein Arpeggio gespeichert werden kann, müssen Sie das entsprechende Programm spei- chern, indem Sie die Taste W betätigen. Das Arpeggio wird nicht automatisch ge- RITE speichert. Prophet 12 Modul Handbuch Arpeggiator...
Seite 60: Gesamtlautstärke/Lautstärke Eines Programms
Ihre Sounds in etwa die gleiche Lautstär- ke haben. Die Lautstärke-Einstellungen für Layer A und B entsprechen der Lautstärke ei- nes Programms. Ausführliche Informationen entnehmen Sie dem Kapitel Layer, Split und Stack ab Seite 52. Gesamtlautstärke/Lautstärke eines Programms Dave Smith Instruments...
Seite 61: Pitchbend- Und Modulationsräder
Sounds zu steigern. Mittels der Modulationsmatrix oder der Taste bzw. A ist es möglich, SSIGN OURCE SSIGN ESTINATION dem Modulationsrad mehrere Modulationsziele zuzuweisen. Weitere Informationen entnehmen Sie dem Kapitel Modulationsmatrix ab Seite Prophet 12 Modul Handbuch Pitchbend- und Modulationsräder...
Seite 62: Layer, Split Und Stack
Layer, Split und Stack Jedes der Programme des Prophet 12 umfasst zwei Layer: Layer A und Layer B. Jeder der beiden Layer kann einen vom anderen Layer völlig verschiedenen Sound enthalten. In diesem Sinne besteht jedes Programm eigentlich aus zwei Programmen. Dies ist hilfreich für den Gebrauch der Modi ‘Split’...
Seite 63 Legt den Split-Punkt für das aktuelle Pro- gramm fest. E. Die aktuellen Layer und ihre Namen. F. Copy A g B (Soft Key 1)— Kopiert den Sound und den Namen von Layer A zu Layer B. Prophet 12 Modul Handbuch Layer, Split und Stack...
Seite 64 Die oben aufgeführten Funktionen gewährleisten die Organisation der Sounds, die in die Layer A und B eines Programms geladen wurden. Sie müssen das Pro- gramm jedoch speichern, damit die Änderungen beibehalten werden, die Sie bezüg- lich der Layer vorgenommen haben. Layer, Split und Stack Dave Smith Instruments...
Seite 65: Verwendung Des Multi Mode
Verwendung des Multi Mode Wenn der Multi Mode aktiviert ist, kann der Prophet 12 von zwei ver- schiedenen MIDI-Kanälen aus angesteuert werden. Im Multi Mode wer- den Layer A die Stimmen 1-6 und Layer B die Stimmen 7-12 zugewie- sen.
Seite 66 Falls für den MIDI-Kanal die Option ‘All’ gewählt wurde, wird der MIDI-Kanal von Layer B deaktiviert. Wählen Sie für die globale Einstellung des MIDI-Kanals einen ein- zelnen MIDI-Kanal, um den MIDI-Kanal von Layer B aktivieren zu können. Verwendung des Multi Mode Dave Smith Instruments...
Seite 67: Usb-Betrieb
Schaltfläche ‘OK’ klicken müssen. Falls das Gerät ‘Prophet 12 Key- board’ nicht länger im Geräte-Manager aufgeführt wird, schalten Sie den Prophet 12 aus und wieder ein, während er via USB mit Ihrem PC ver- bunden ist. Nach dem Einschalten sollte der Prophet 12 wieder erkannt werden.
Seite 68: Anhang A: Modulationsquellen
VCA Env Env 3 Env 4 Pitchbend Mod Wheel Slider 1 Position Slider 2 Position Slider 1 Pressure Slider 2 Pressure Aftertouch CC#2: Breath CC#4: Foot Pedal CC#11: Expression Velocity Note Number Random Audio Out Anhang A: Modulationsquellen Dave Smith Instruments...
Seite 69: Anhang B: Modulationsziele
Delay 3 Pan Osc All AM Delay 4 Pan Osc All Slop LFO 1 Freq LFO 2 Freq Girth LFO 3 Freq Hack LFO 4 Freq Decimate LFO 1 Amount Drive LFO 2 Amount Prophet 12 Modul Handbuch Anhang B: Modulationsziele...
Seite 70 Mod 3 Amount Mod 4 Amount Mod 5 Amount Mod 6 Amount Mod 7 Amount Mod 8 Amount Mod 9 Amount Mod 10 Amount Mod 11 Amount Mod 12 Amount Mod 13 Amount Mod 14 Amount Anhang B: Modulationsziele Dave Smith Instruments...
Seite 71: Anhang C: Delay-Zeiten
2,8635 16,1982 91,6306 3,0337 17,1614 97,0793 3,2141 18,1818 102,8519 3,4052 19,2630 108,9678 3,6077 20,4084 115,4474 3,8223 21,6219 122,3122 4,0495 22,9077 124,7166 4,2903 24,2698 129,8653 4,5455 25,7130 135,0140 4,8157 27,2419 140,1627 5,1021 28,8618 145,3115 Prophet 12 Modul Handbuch Anhang C: Delay-Zeiten...
Seite 72 613,8455 268,8809 443,9376 618,9943 274,0296 449,0863 624,1430 279,1783 454,2350 629,2917 284,3271 459,3838 634,4404 289,4758 464,5325 639,5892 294,6245 469,6812 644,7379 299,7732 474,8299 649,8866 304,9220 479,9787 655,0353 310,0707 485,1274 660,1841 315,2194 490,2761 665,3328 320,3681 495,4248 670,4815 Anhang C: Delay-Zeiten Dave Smith Instruments...
Seite 73 927,9178 758,0099 933,0666 763,1586 938,2153 768,3073 943,3640 773,4560 948,5127 778,6048 953,6615 783,7535 958,8102 788,9022 963,9589 794,0510 969,1076 799,1997 974,2564 804,3484 979,4051 809,4971 984,5538 814,6459 989,7025 819,7946 994,8513 824,9433 1000,0000 830,0920 835,2408 840,3895 845,5382 Prophet 12 Modul Handbuch Anhang C: Delay-Zeiten...
Seite 74: Anhang D Midi-Implementation
Anhang D: MIDI-Implementation Der Prophet 12 empfängt MIDI-Nachrichten entsprechend der Einstel- lungen, die Sie im globalen Menü vornehmen. In Abhängigkeit von den globalen Optionen, bestimmt eine Reihe von Parametern je Programm, wie der Prophet 12 auf MIDI-Nachrichten reagiert. Im Folgenden finden Sie eine Übersicht über die globalen Parameter, die Einfluss auf das MIDI-Verhalten des Prophet 12 haben.
Seite 75 MIDI Control Enable: Off, On— Wenn diese Option aktiviert ist, wird der Prophet 12 auf MIDI-Controller wie Pitchbend-Rad, Modulationsrad, Fußpedale, Breath Controller und Expression-Pedale reagieren. MIDI Sysex Enable: Off, On— Wenn diese Option aktiviert ist, wird der Prophet 12 auf empfangene MIDI-SysEx-Nachrichten reagieren und solche über den MIDI-Ausgang ausgeben, sofern er dazu aufgefordert...
Seite 76: Midi-Nachrichten
1011 nnnn 0vvvvvvv Foot Controller: direkt zuweisbarer Controller 1011 nnnn 0vvvvvvv Volume: In Verbindung mit der Gesamtlaut- stärke und der Lautstärke eines Programms Brightness: Wird der Cutoff-Frequenz des 1011 nnnn 0vvvvvvv Tiefpassfilters hinzugefügt Anhang D: MIDI-Implementation Dave Smith Instruments...
Seite 77: Beschreibung
1101 nnnn 0vvvvvvv Channel Pressure 1110 nnnn 0vvvvvvv 0vvvvvvv Pitch Bend. LS-Byte, dann MS-Byte Anmerkungen: 0kkkkkkk Notennummer 0-127 nnnn Kanalnummer 0-15 (MIDI-Kanal 1-16). Wird ignoriert, wenn für MIDI-Kanal ‘All’ festgelegt wird. 0vvvvvvv Wert Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 78: Gesendete Controller-Nachrichten
ARAM ARAM die Option ‘CC’ gewählt wird. ECEIVE CC# Parameter CC# Parameter Mod Wheel Volume Breath Osc 1 Sub Octave Distortion Amount Foot Controller Pan Spread Glide Mode Expression Data Entry MSB Voice Volume Anhang D: MIDI-Implementation Dave Smith Instruments...
Seite 79 LPF Envelope Amt Osc 3 Fine Tune Velocity to LPF Env Amt Osc 3 Level LPF Env Delay Osc 3 Shape LPF Env Attack Osc 3 Shape Mod LPF Env Decay Osc 3 FM Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 80 LPF Frequency LPF Resonance LPF Key Amount LPF 2/4 Pole HPF Frequency HPF Resonance HPF Key Amount Girth Hack Decimate Drive Feedback Amount Feedback Tuning Unison On/Off Unison Detune Unison Mode Unison Key Assign Anhang D: MIDI-Implementation Dave Smith Instruments...
Seite 81: Nrpn-Nachrichten
Das LSB (Least Significant Byte) umfasst die sieben niederwertigsten Bits, das MSB (Most Significant Byte) umfasst die sieben höchstwertigs- ten Bits, wobei das MSB in der Regel null oder eins, jedoch maximal zwei sein wird. Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 82: Empfangene Nrpn-Nachrichten
Wird eine NRPN empfangen, müssen nicht notwendigerweise sämtliche Nachrichten gesendet werden, da der Prophet 12 die jüngste NRPN- Nummer rückverfolgt. Es ist jedoch ein bewährtes Verfahren, die gesam- te Nachricht, wie oben angegeben, zu senden. Sobald eine nicht registrierte Parameter-Nummer markiert ist, wird der Prophet 12 auch auf NRPN-relevante Inkrement- und Dekrement- Befehle reagieren, die von manchen Controllern verwendet werden.
Seite 83 3 = MIDI + USB 1035 Local Control 0 = Off 1 = On 1036 Mono/Stereo 0 = Stereo 1 = Mono 1037 Pot Mode 0 = Relative 1 = PassThru 2 = Jump Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 84 5 = Lowpass Filter: Half Range 1042 Aftertouch Enable 0 = Off 1 = On 1043 Aftertouch Curve 1044 Velocity Curve * Controller-Nachrichten werden empfangen, aber nicht gesendet. † Controller-Nachrichten werden gesendet, aber beim Empfang ignoriert. Anhang D: MIDI-Implementation Dave Smith Instruments...
Seite 85 Programm-Parameter-Daten Die folgende Tabelle liefert einen Überblick über die programmspezifi- schen Parameter des Prophet 12. NRPN NRPN Wert Beschreibung Layer A Layer B 0-120 Osc 1 Pitch 0-100 Osc 1 Fine Tune 0-127 Osc 1 Level 0-19 Osc 1 Shape...
Seite 86 Osc 2 Shape Mod 0-11 Osc 2 Wave Left (siehe „Osc 1 Wave Left“) 0-11 Osc 2 Wave Right (siehe „Osc 1 Wave Left“) 0-255 Osc 2 FM 0-255 Osc 2 AM 0-127 Osc 2 Slop Anhang D: MIDI-Implementation Dave Smith Instruments...
Seite 87 0-19 Osc 4 Shape (siehe „Osc 1 Shape“) 0-127 Osc 4 Shape Mod 0-11 Osc 4 Wave Left (siehe „Osc 1 Wave Left“) 0-11 Osc 4 Wave Right (siehe „Osc 1 Wave Left“) Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 88 0-127 0-127 Girth 0-127 Hack 0-127 Decimate 0-127 Drive 0-164 LPF Frequency 0-127 LPF Resonance 0-127 LPF Key Amount LPF 2/4 Pole 0 = Off 1 = On 0-127 HPF Frequency 0-127 HPF Resonance Anhang D: MIDI-Implementation Dave Smith Instruments...
Seite 89 0 = Off 1= On 0-254 Envelope 3 Amt 0 bis 126 = -127 bis -1 127 = 0 128 bis 254 = 1 bis 127 0-127 Velocity to Env 3 Env Amt Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 90 0-127 Envelope 4 Decay 0-127 Envelope 4 Sustain 0-127 Envelope 4 Release Envelope 4 Repeat 0 = Off 1= On 0-98 Envelope 4 Destination (siehe Tabelle zu Modulationszielen und -werten) 0-255 LFO 1 Frequency Anhang D: MIDI-Implementation Dave Smith Instruments...
Seite 91 LFO 1 Wave Reset 0 = Off 1 = On 0-98 LFO 1 Destination (siehe Tabelle zu Modula- tionszielen und -werten) 0-255 LFO 2 Frequency LFO 2 Sync Setting (siehe „LFO 1 Sync 0-15 Setting“) Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 92 LFO 4 Sync Setting (siehe „LFO 1 Sync 0-15 setting“) LFO 4 Sync 0 = Off 1 = On LFO 4 Shape (siehe „LFO 1 Shape“) 0-127 LFO 4 Amount 0-127 LFO 4 Slew Rate 0-127 LFO 4 Phase Anhang D: MIDI-Implementation Dave Smith Instruments...
Seite 93 0-11 Setting“) Delay 2 Sync 0 = Off 1 = On 0-127 Delay 2 Amount 0-127 Delay 2 Feedback 0-127 Delay 2 Lowpass Filter 0-127 Delay 2 Highpass Filter Delay 2 Filter Mode Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 94 -werten) 0-254 Mod 2 Amount 0 bis 126 = -127 bis -1 127 = 0 128 bis 254 = 1 bis 127 Mod 2 Destination (siehe Tabelle zu Modula- 0-98 tionszielen und -werten) Anhang D: MIDI-Implementation Dave Smith Instruments...
Seite 95 -werten) 0-254 Mod 7 Amount 0 bis 126 = -127 bis -1 127 = 0 128 bis 254 = 1 bis 127 0-98 Mod 7 Destination (siehe Tabelle zu Modula- tionszielen und -werten) Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 96 -werten) 0-254 Mod 12 Amount 0 bis 126 = -127 bis -1 127 = 0 128 bis 254 = 1 bis 127 0-98 Mod 12 Destination (siehe Tabelle zu Modu- lationszielen und -werten) Anhang D: MIDI-Implementation Dave Smith Instruments...
Seite 97 128 bis 254 = 1 bis 127 0-98 Mod 16 Destination (siehe Tabelle zu Modu- lationszielen und -werten) Unison 0 = Off 1 = On 0-127 Unison Detune Unison Mode 0 = Off 1 = On Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 98 3 = eighth, half swing 4 = eighth, full swing 5 = eighth triplet 6 = sixteenth 7 = sixteenth, half swing 8 = sixteenth, full swing 9 = sixteenth triplet 10 = thirty-second Arpeggiator Repeats Anhang D: MIDI-Implementation Dave Smith Instruments...
Seite 99 Name Character 10 1002 Name Character 11 1003 Name Character 12 1004 Name Character 13 1005 Name Character 14 1006 Name Character 15 1007 Name Character 16 1008 Name Character 17 1009 Name Character 18 Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 100 Schriftzeichen ASCII Schriftzeichen ASCII 100 101 102 103 104 105 106 107 108 109 Schriftzeichen ASCII 110 111 112 113 114 115 116 117 118 119 120 121 Schriftzeichen ASCII 122 123 125 Schriftzeichen Anhang D: MIDI-Implementation Dave Smith Instruments...
Seite 101 Env 3 Env 4 Pitchbend Mod Wheel Slider 1 Position Slider 2 Position Slider 1 Pressure Slider 2 Pressure Aftertouch Breath; CC#2 Foot Pedal; CC#4 Expression; CC#11 Velocity Note Number Random Audio Out Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 102 LFO 3 Amount Hack LFO 4 Amount Decimate LPF Env Amount Drive Amp Env Amount LPF Cutoff Env 3 Amount LPF Resonance Env 4 Amount HPF Cutoff LPF Env Attack HPF Resonance Amp Env Attack Anhang D: MIDI-Implementation Dave Smith Instruments...
Seite 103 Mod 6 Amount Mod 7 Amount Mod 8 Amount Mod 9 Amount Mod 10 Amount Mod 11 Amount Mod 12 Amount Mod 13 Amount Mod 14 Amount Mod 15 Amount Mod 16 Amount Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 104: Sysex-Daten
(sofern nicht die Option ‘All’ gewählt ist); reagiert immer, wenn 0vvvvvvv = 0111 1111. 0000 0110 Inquiry Message 0000 0001 Inquiry Request 1111 0111 End of Exclusive (EOX) Der Prophet 12 reagiert mit: Status- Beschreibung Byte 1111 0000 System Exclusive (SysEx) 0111 1110 Non-realtime message Wenn für MIDI-Kanal die Option ‘All’...
Seite 105 Bank Number, 0-7 0vvv vvvv Program Number, 0-98 1111 0111 End of Exclusive (EOX) Der Prophet 12 wird reagieren, indem er die Programmdaten in dem Format sendet, das unter Speicherauszug von Programmdaten aufgeführt wird. Abfrage eines Speicherauszugs des Bearbeitungszwischen- speichers (Edit Buffer)
Seite 106: Speicherauszug Von Programmdaten
Status- Beschreibung Byte 1111 0000 System Exclusive (SysEx) 0000 0001 DSI ID 0010 1100 Prophet 12 ID 0000 0010 Program Data 0000 00vv Bank Number: 0-7 0vvv vvvv Program Number: 0-98 0vvv vvvv 1024 Bytes erweitert zu 1171 MIDI-Bytes im komprimierten Datenformat...
Seite 107: Komprimiertes Datenformat
7 G7 G6 G5 G4 G3 G2 G1 G0 00 F6 F5 F4 F3 F2 F1 F0 00 G6 G5 G4 G3 G2 G1 G0 Dies erklärt, warum es 1171 MIDI-Bytes benötigt, um 1024 Programm- daten-Bytes zu senden. Prophet 12 Modul Handbuch Anhang D: MIDI-Implementation...
Seite 108: Anhang E: Support
Hier finden Sie einige Lösungsvorschläge für mögliche Probleme. Der Arpeggiator läuft nicht mehr. Überprüfen Sie die MIDI-Clock-Einstellungen im globalen Menü. Versi- chern Sie sich, dass der Prophet 12 als MIDI-Clock-Master operiert oder, falls er als MIDI-Clock-Slave agieren soll, dass der Prophet 12 MIDI- Clock-Signale empfängt.
Seite 109 Für gewöhnlich wird dieses Verhalten durch die MIDI-Thru- Funktionsweise der MIDI-Schnittstelle oder einer Software-Anwendung verursacht Der Prophet 12 scheint nicht auf seine Bedienelemente zu reagieren. Falls der Prophet 12 wie gewöhnlich zu reagieren scheint, aber keinen Ton ausgibt, stellen Sie sicher, dass der Parameter L OCAL ONTROL globalen Menü...
Seite 110: Support Kontaktieren
Support kontaktieren Falls Ihr Problem nicht behoben werden konnte, kontaktieren Sie den technischen Support über support@davesmithinstruments.com. Bitte vergessen Sie nicht, die Seriennummer Ihres Prophet 12, die Versions- nummer des Betriebssystems (im Display angezeigt unter G ) und LOBAL das Kaufdatum anzugeben.
Seite 111: Reparatur Im Garantiefall
Reparatur im Garantiefall Dave Smith Instruments garantiert Ihnen für ein Jahr ab Kaufdatum, dass der Prophet 12 frei von Material- und Fertigungsfehlern sein wird. Bitte registrieren Sie Ihr Produkt online unter www.davesmithinstruments.com und geben Sie das Kaufdatum an. (Dies ist nicht zwingend notwendig für den Garantieservice, wird uns aber dabei helfen, den Bearbeitungspro- zess zu beschleunigen.)
Seite 114 Dave Smith Instruments 1527 Stockton Street, 3rd Floor San Francisco, CA 94133 www.DaveSmithInstruments.com DSI-944R 1-14...
