BEGA 77 827 Gebrauchsanweisung Seite 2

Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
77 827 K4
Modul-Bezeichnung 2x LED-0415/840
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
77 827 K3
Modul-Bezeichnung 2x LED-0415/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Überspannungsschutz
Die in der Leuchte verbauten elektronischen
Komponenten sind nach DIN EN 61547 gegen
Überspannung geschützt.
Um einen zusätzlichen Schutz z. B. vor
Transienten etc. zu erreichen, empfehlen wir
separate Überspannungsschutzkomponenten.
Sie finden diese auf unserer Website unter
www.bega.com.
Montage
Einstellung der Ausstrahlrichtung:
Gelenkeinstellung werkseitig 0°.
Für Einstellung 15° :
Sechskantmutter (SW 13) lösen und Gelenk
einstellen (siehe Zeichnungen).
Auf richtigen Sitz der Verzahnung achten.
Sechskantmutter fest anziehen.
Anzugsdrehmoment 16 Nm.
2 / 3
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
Lamp
11,6 W Module connected wattage
13,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
77 827 K4
Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
2320 lm Module luminous flux
1953 lm Luminaire luminous flux
144,7 lm / W Luminaire luminous efficiency
77 827 K3
Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
2250 lm Module luminous flux
1895 lm Luminaire luminous flux
140,4 lm / W Luminaire luminous efficiency
Overvoltage protection
The electronic components installed in the
luminaire are protected against overvoltage in
accordance with DIN EN 61547.
To achieve an additional protection against
e. g. transients, etc. we recommend separate
overvoltage protection components.
You can find them on our website at
www.bega.com.
Installation

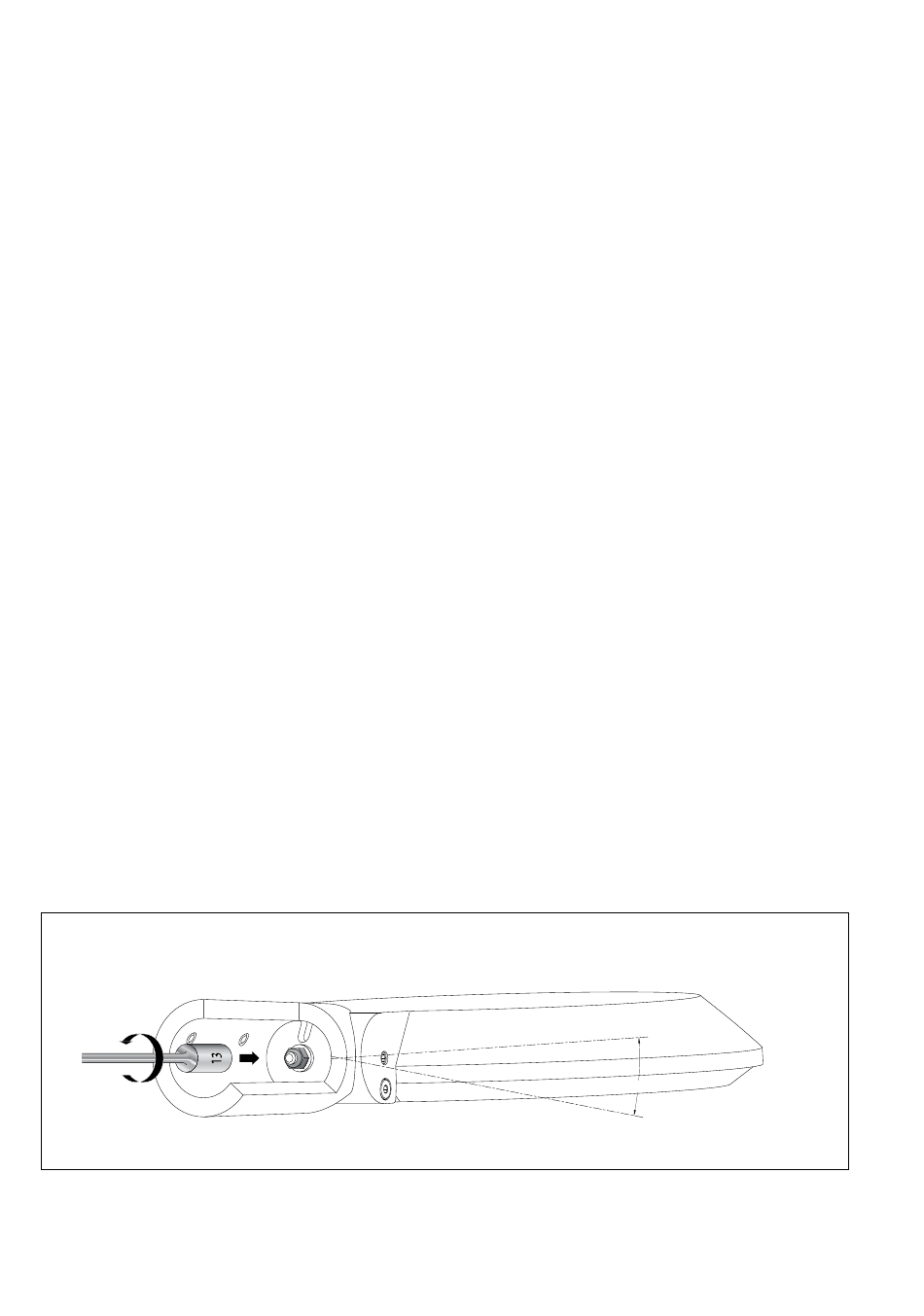

Adjustment of the beam direction:
Joint adjustment is factory-set at 0°.
For adjustment 15° :
Undo hexagon nut (wrench size 13) and adjust
the joint (see sketches). Make sure that the
tooth system is positioned correctly.
Tighten hexagon nut firmly.
Torque = 16 Nm.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
Lampe
11.6 W Puissance raccordée du module
13.5 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 55 °C Température d'ambiance
a max
77 827 K4
2x LED-0415/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
2320 lm Flux lumineux du module
1953 lm Flux lumineux du luminaire
144,7 lm / W Rendement lum. d'un luminaire
77 827 K3
2x LED-0415/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
2250 lm Flux lumineux du module
1895 lm Flux lumineux du luminaire
140,4 lm / W Rendement lum. d'un luminaire
Protection contre les surtensions
Les composants électroniques installés dans
le luminaire sont protégés contre la surtension
conformément à la norme DIN EN 61547.
Pour obtenir une protection supplémentaire
contre la surtension, les tensions transitoires
etc., nous proposons des composants de
protection séparés. Vous les trouverez sur notre
site web www.bega.com.
Installation
Réglage de la direction du faisceau :
Réglage de la rotule à l'usine 0°.
Pour réglage 15° :
Desserrer les écrous six pans creux (SW 13) et
ajuster la rotule (voir les croquis). Veiller au bon
emplacement de l'engrenage.
Serrer fermement l'écrou six pans creux.
Moment de serrage = 16 Nm.
0°/ 15°
11,6 W
13,5 W
t = 25 °C
a
t = 55 °C
a max
2x LED-0415/840
4000 K
CRI > 80
2320 lm
1953 lm
144,7 lm / W
2x LED-0415/830
3000 K
CRI > 80
2250 lm
1895 lm
140,4 lm / W
