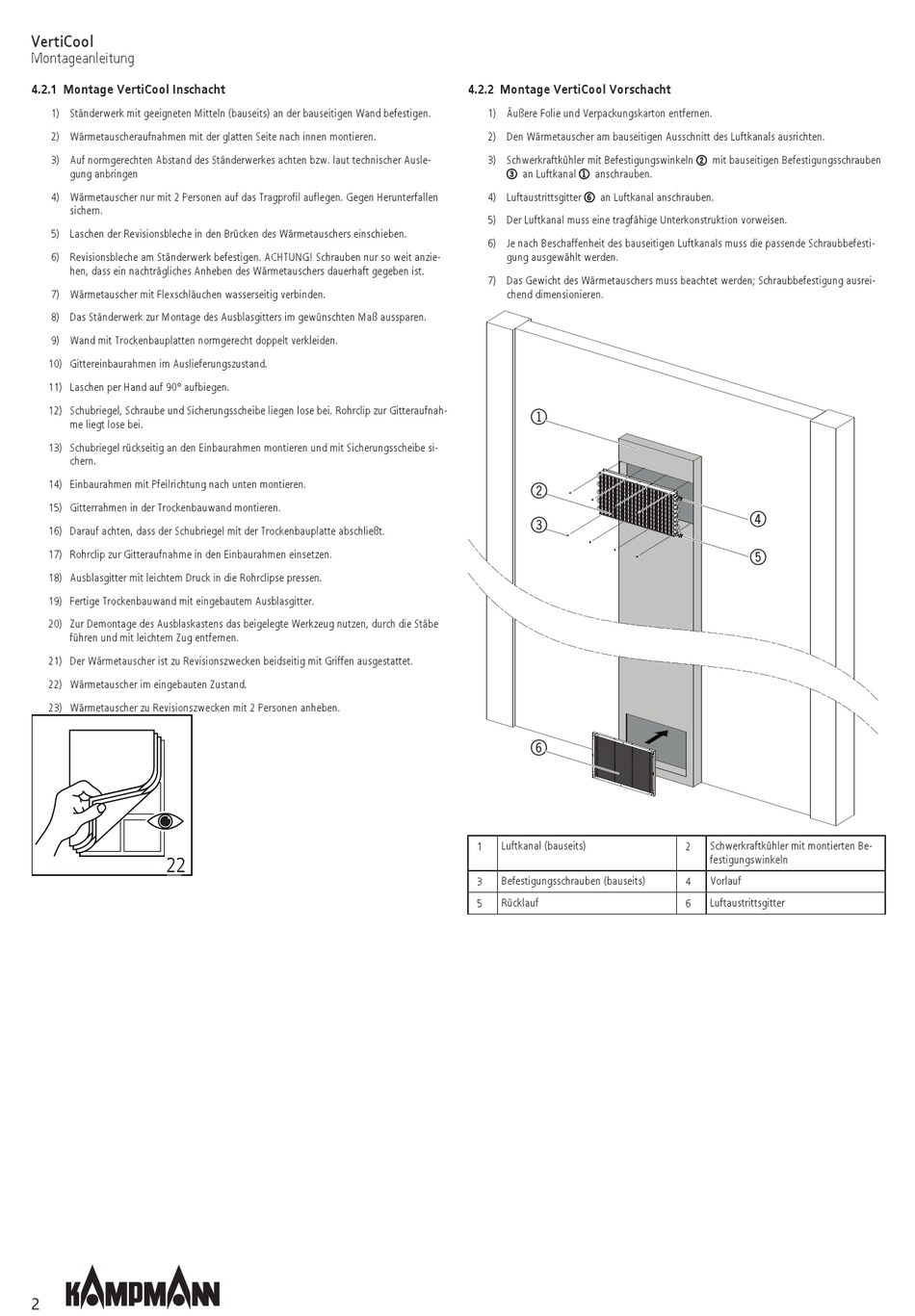

Kampmann VertiCool Montageanleitung Seite 2

VertiCool
Montageanleitung
4.2.1 Montage VertiCool Inschacht
1) Ständerwerk mit geeigneten Mitteln (bauseits) an der bauseitigen Wand befestigen.
2) Wärmetauscheraufnahmen mit der glatten Seite nach innen montieren.
3) Auf normgerechten Abstand des Ständerwerkes achten bzw. laut technischer Ausle-
gung anbringen
4) Wärmetauscher nur mit 2 Personen auf das Tragprofil auflegen. Gegen Herunterfallen
sichern.
5) Laschen der Revisionsbleche in den Brücken des Wärmetauschers einschieben.
6) Revisionsbleche am Ständerwerk befestigen. ACHTUNG! Schrauben nur so weit anzie-
hen, dass ein nachträgliches Anheben des Wärmetauschers dauerhaft gegeben ist.
7) Wärmetauscher mit Flexschläuchen wasserseitig verbinden.
8) Das Ständerwerk zur Montage des Ausblasgitters im gewünschten Maß aussparen.
9) Wand mit Trockenbauplatten normgerecht doppelt verkleiden.
10) Gittereinbaurahmen im Auslieferungszustand.
11) Laschen per Hand auf 90° aufbiegen.
12) Schubriegel, Schraube und Sicherungsscheibe liegen lose bei. Rohrclip zur Gitteraufnah-
me liegt lose bei.
13) Schubriegel rückseitig an den Einbaurahmen montieren und mit Sicherungsscheibe si-
chern.
14) Einbaurahmen mit Pfeilrichtung nach unten montieren.
15) Gitterrahmen in der Trockenbauwand montieren.
16) Darauf achten, dass der Schubriegel mit der Trockenbauplatte abschließt.
17) Rohrclip zur Gitteraufnahme in den Einbaurahmen einsetzen.
18) Ausblasgitter mit leichtem Druck in die Rohrclipse pressen.
19) Fertige Trockenbauwand mit eingebautem Ausblasgitter.
20) Zur Demontage des Ausblaskastens das beigelegte Werkzeug nutzen, durch die Stäbe
führen und mit leichtem Zug entfernen.
21) Der Wärmetauscher ist zu Revisionszwecken beidseitig mit Griffen ausgestattet.
22) Wärmetauscher im eingebauten Zustand.
23) Wärmetauscher zu Revisionszwecken mit 2 Personen anheben.
22
2
4.2.2 Montage VertiCool Vorschacht
1) Äußere Folie und Verpackungskarton entfernen.
2) Den Wärmetauscher am bauseitigen Ausschnitt des Luftkanals ausrichten.
3) Schwerkraftkühler mit Befestigungswinkeln
3 1
an Luftkanal anschrauben.
6
4) Luftaustrittsgitter an Luftkanal anschrauben.
5) Der Luftkanal muss eine tragfähige Unterkonstruktion vorweisen.
6) Je nach Beschaffenheit des bauseitigen Luftkanals muss die passende Schraubbefesti-
gung ausgewählt werden.
7) Das Gewicht des Wärmetauschers muss beachtet werden; Schraubbefestigung ausrei-
chend dimensionieren.
1
2
3
6
Luftkanal (bauseits)
1
Befestigungsschrauben (bauseits)
3
Rücklauf
5
2 mit bauseitigen Befestigungsschrauben
4
5
Schwerkraftkühler mit montierten Be-
2
festigungswinkeln
Vorlauf
4
Luftaustrittsgitter
6
