Givi SR6403 Bauanleitung

PORTAPACCO SPECIFICO - SPECIFIC HOLDER - PORTE-PAQUET SPÉCIFIQUE - SPEZIFISCHER TRÄGER - PORTA-EQUIPAJE ESPECÍFICO

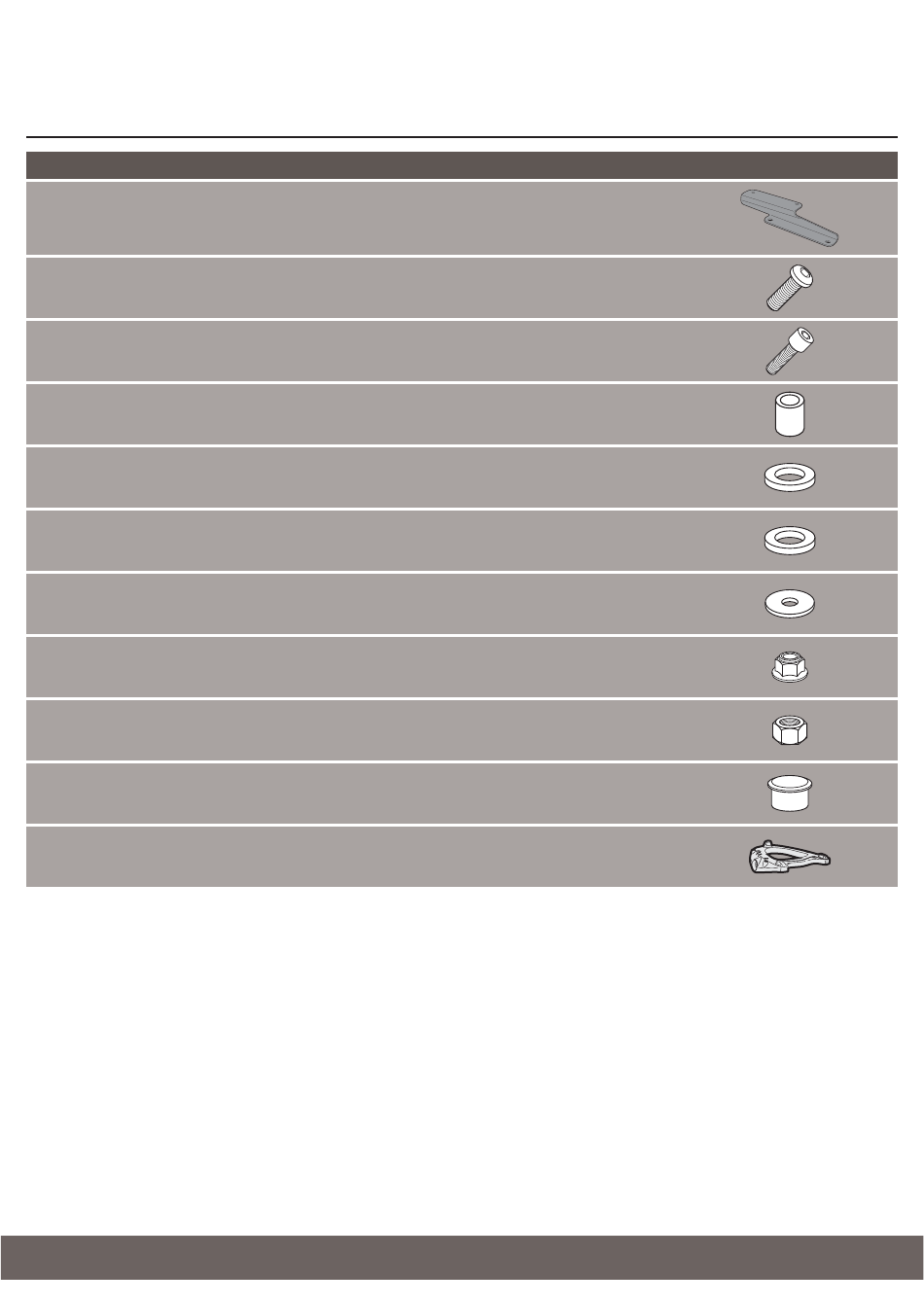

N° Descrizione
Supporto - Support
1 Support - Halter -
Soporte
Vite - Screw
2
Vis - Schraube
Tornillo
Vite - Screw
3
Vis - Schraube
Tornillo
Distanziale - Spacer
4
Entretoise - Distanzstueck
Distanciador
Rondella - Washer
6
Rondelle - Scheibe - Arandela
Rondella - Washer
7
Rondelle - Scheibe - Arandela
Rondella - Washer
8
Rondelle - Scheibe - Arandela
Dado - Bolt - Ecrou
9
Mutter - Tuerca
Dado - Bolt - Ecrou
10
Mutter - Tuerca
Copriforo - Bolt Cap
11
Cache Trou - Stopslock
Tapa Agujero
Piastra - Plate
12
Platine - Platte
Parrilla
©Copyright 10/05/2012 AR-Rev00
SR6403 - KR6403
TRIUMPH
TIGER EXPLORER 1200 (2012)
Caratteristiche
Ø18x10 foro 8.5mm
Auto Bloccante Flangiato M8
Auto Bloccante M6
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG - INSTRUCCIONES
Codice
- GL2123
TBEI M8x30
TCEI M6x25
V061
Ø6
Ø8x14
Ø6x18
Z621
M5
DE MONTAJE
Quantità
2 (Dx,Sx)
4
4
4
4
4
4
4
4
6
1
1/3
