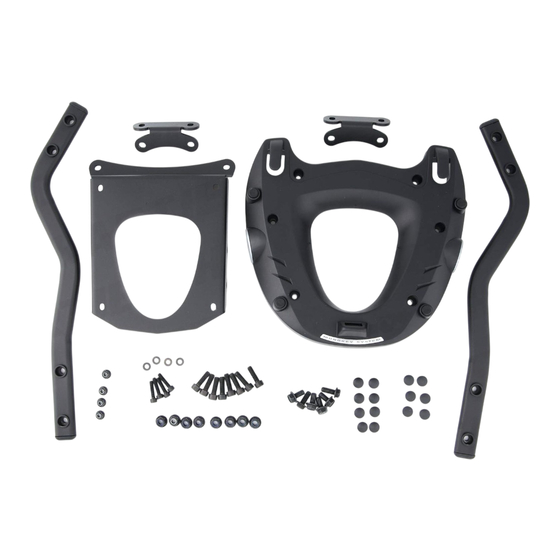

Givi SR6404 Bauanleitung

PORTAPACCO SPECIFICO - SPECIFIC HOLDER - PORTE-PAQUET SPÉCIFIQUE - SPEZIFISCHER TRÄGER - PORTA-EQUIPAJE ESPECÍFICO - TRANSPORTADOR ESPECÍFICO
N° Descrizione
Piastra - Plate
1
Platine - Platte
Parrilla - Grelha
Supporto - Support - Support
2
Halterung - Soporte - Apoio
Supporto - Support - Support
3
Halterung - Soporte - Apoio
Piastra - Plate
4
Platine - Platte
Parrilla - Grelha
Vite - Screw
5
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
6
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
7 Vis - Schraube
Tornillo - Parafuso
Vite - Screw
8 Vis - Schraube
Tornillo - Parafuso
Rondella - Washer
9
Rondelle - Scheibe
Arandela - Arruela
Dado - Bolt - Ecrou
10
Mutter - Tuerca - Porca
Dado - Bolt - Ecrou
11
Mutter - Tuerca - Porca
Copriforo - Bolt Cap
12 Cache Trou - Stopslock
Tapa Agujero - Tampa do Orifício
Coprivite - Screw Cap
13
Cache Vis - Stopsschraube
Tapa Tornillo - Boné
©Copyright 31/05/2013 AR-Rev00
SR6404 - KR6404
TRIUMPH
TIGER SPORT 1050
Caratteristiche
Sp. 3mm
-
SP. 4mm
-
TEF M8x16
TECF M8x20
TCEI M6x25
TCEI M8x25
Ø6
Auto Bloccante
Flangiato M6
Auto Bloccante
Flangiato M8
-
Ø8
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
(2013)
Codice Quantità
GL2394 1
LT0935
2 (Dx;Sx)
GL2395 2 (Dx;Sx)
Z622M 1
816TEF 4
820TECF 2
625TCEI 4
825TCEI 8
6RON 4
6DADIAFLN 4
8DADIAFLN 8
Z621 6
Z801 8
1/4
