Solatube 160DS Montageanleitung Seite 2

Punkt 2: Befestigen Sie das nächste
Rohr (bei Solatube 160 DS und 290 DS
mit der großen Rohrseite des
Verlängerungsrohres, bei SolaMaster
21C das „B"-Rohr, ebenfalls mit den
9mm Schrauben (Nieten) und
Klebeband am Dimmer. Die Längsnaht
des Verlängerungsrohres muss sich an
der Achse des Schmetterlingsflügels
befinden, um Berührungen zwischen
Flügel und Rohr zu vermeiden
Beenden Sie nun die Montage der
Solatube Anlage lt. entsprechender
Montageanleitung.
Stromversorgung: 90 – 277 Volt (50-60
Hertz)
Die elektrischen Arbeiten bitte unbedingt
von einem Fachmann durchführen
lassen.
Für Europa:
braun zu L
blau zu N
grün-gelb zu Erde

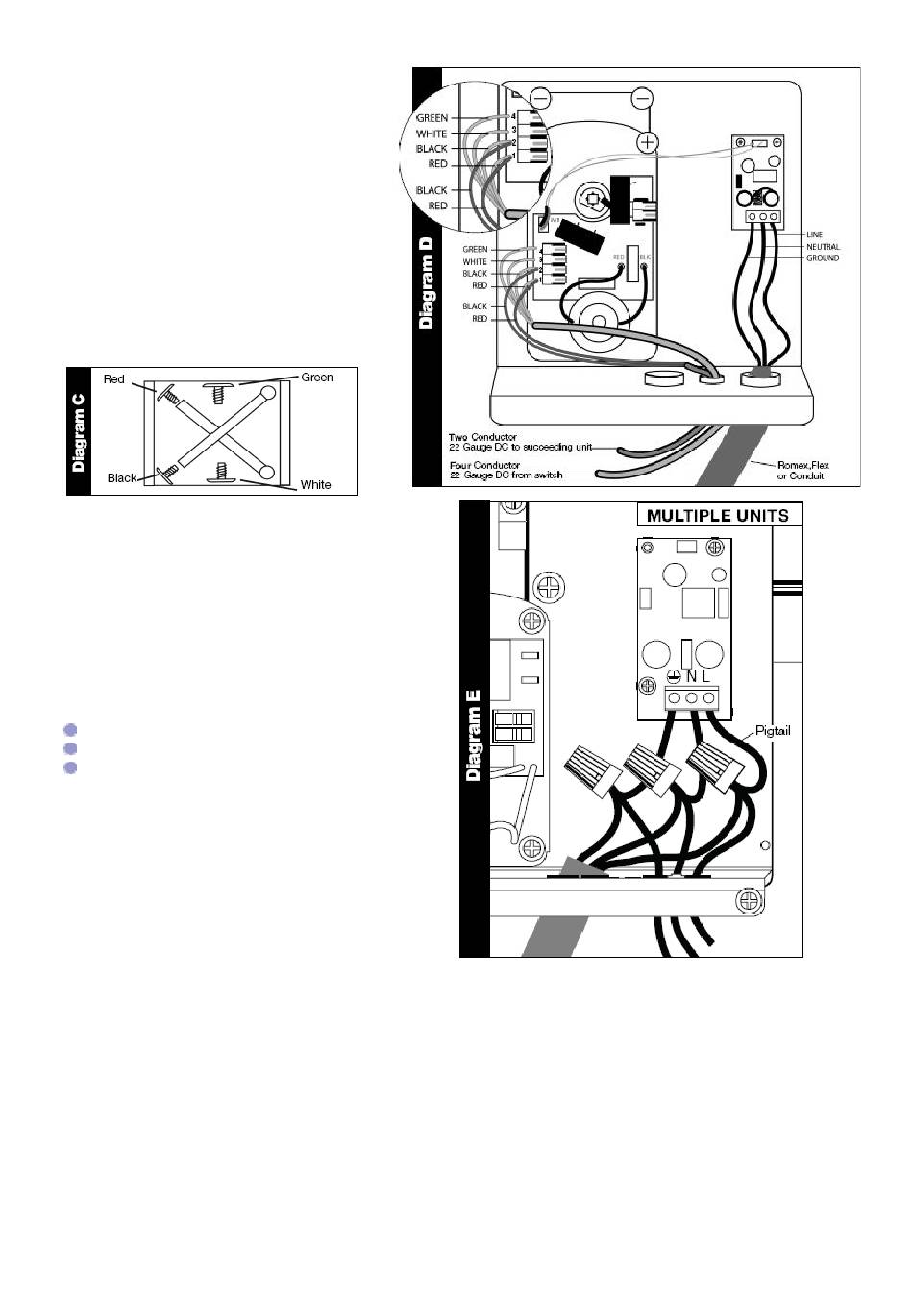

Siehe Diagramm C bis E
