Solatube 160DS Montageanleitung

Solatube 160DS und 290DS und bei Solatube 530mm
Bitte lesen Sie die Montageanleitung genau durch bevor Sie mit der Arbeit beginnen!

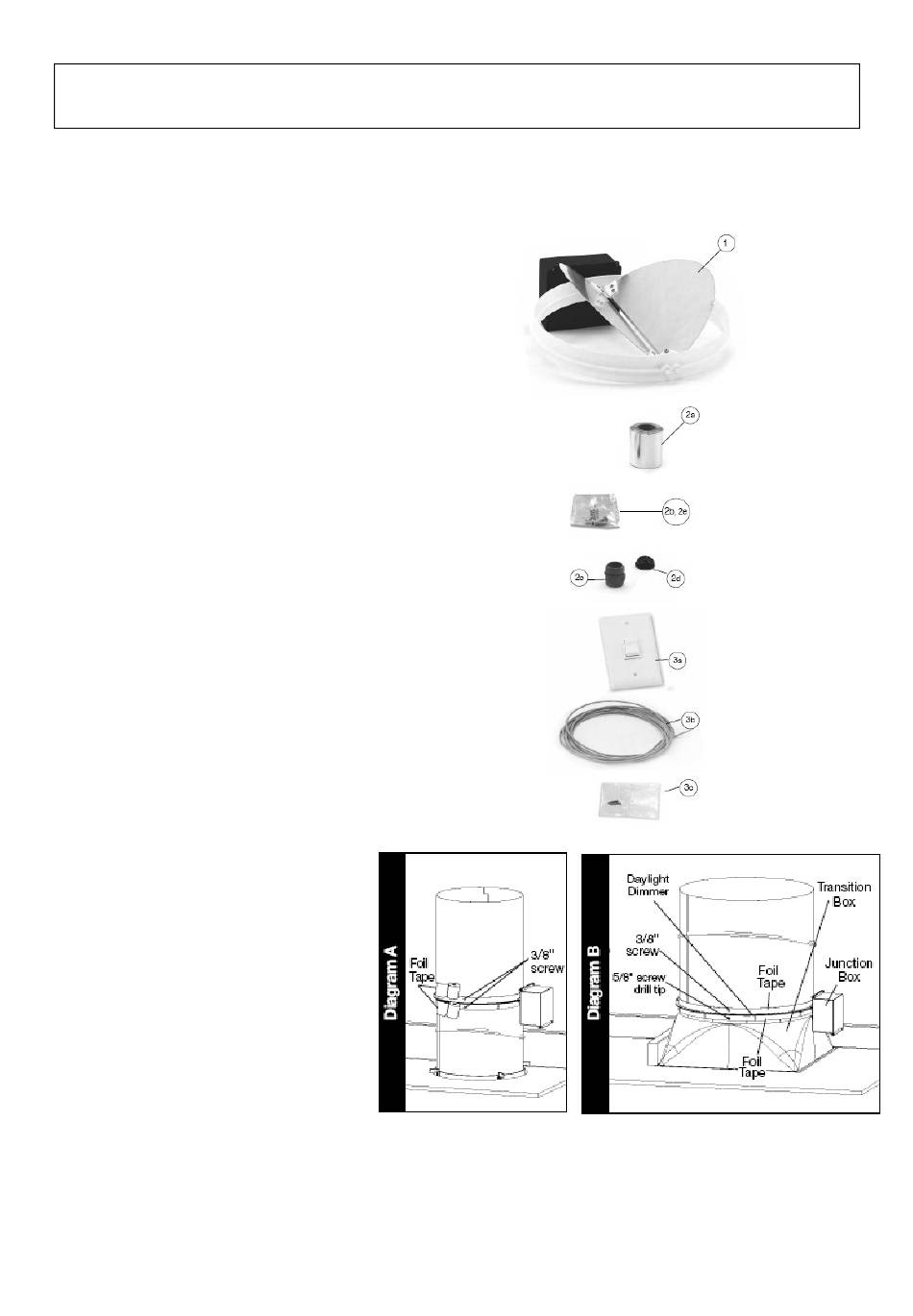

LIEFERUMFANG:
1. Tageslichtdimmer
2. a) Aluminiumklebeband
b) Schrauben
c) Kabeldurchführung
d) Druckschelle
3. Schalter bitte extra bestellen!
a) Schalter
b) Kabel 9m lang
c) Schrauben
Diese Teile sind für eine
Betriebstemperatur zwischen -29°C und
+54°C ausgelegt. Sollte die Temperatur
außerhalb dieser Bereiche liegen oder
die Umgebung feucht sein, muss die
Steuerbox isoliert und mit einer
Dampfsperre versehen werden. Wenn
Sie zusätzlich die Solatube -
Beleuchtungseinheit montieren, so darf
max. eine 60-Watt Energiesparlampe
verwendet werden.
Punkt 1: Der Tageslichtdimmer wird bei
der Solatube 160 DS und 290 DS auf
das „B"-Rohr aufgesetzt (siehe
Diagramm A), bei SolaMaster 21 C auf
die Übergangsbox (Diagramm B). Der
Schaltkasten wird mit der Pfeilrichtung
nach oben montiert und so ausgerichtet,
dass Sie zur Stromversorgung den
kürzesten Weg wählen, danach mit zwei
9mm Schrauben oder Blindnieten durch
die vorgebohrten Löcher am Solatube
Rohr befestigen. Mit dem Alu-Klebeband
gut abkleben (siehe Diagramm B).
