- Seite 1 Autonome Beleuchtung Basic Autonome Beleuchtung Basic Manual VERSION ÄNDERUNGEN Erstausgabe Redaktionelle Änderungen Erstellt Bearbeitet Objekt-ID Seite 1 / 21 17.07.2020 17.07.2020 1595141 rasa rasa...
-
Seite 2: Inhaltsverzeichnis
Autonome Beleuchtung Basic Inhaltsverzeichnis Allgemeine Informationen ....................... 3 Kennzeichnungskonzept für Gefahren und Hinweise ............3 Verantwortlichkeiten des Betreibers .................. 3 Kennzeichnung an Ihrem Produkt ..................3 Grundlegende Informationen ....................4 Anwendungsbereiche ......................4 Produkteigenschaften und – Merkmale ................4 Betriebsbedingungen autonome Beleuchtung ..............4 Lieferumfang ........................ -
Seite 3: Allgemeine Informationen
Autonome Beleuchtung Basic 1 Allgemeine Informationen 1.1 Kennzeichnungskonzept für Gefahren und Hinweise Gefahr Gefährliche Situation, die mit Sicherheit eine schwere Verletzung oder den Tod nach sich ziehen wird, wenn sie nicht vermieden wird. Vorsicht Gefährliche Situation, die eine leichte bis mittelschwere Verletzung nach sich ziehen könnte, wenn sie nicht vermieden würde. -
Seite 4: Grundlegende Informationen
Autonome Beleuchtung Basic 2 Grundlegende Informationen Zur Sicherstellung eines einwandfreien Betriebs müssen die nachfolgenden Schritte und Hinweise unbedingt eingehalten werden. Nur so kann garantiert werden, dass das Produkt zur vollsten Zufriedenheit funktioniert. Hinweis Lesen Sie alle Anweisungen genau durch, bevor Sie mit der Inbetriebnahme beginnen. Für Fragen steht Ihnen unser Verkauf jederzeit gerne zur Verfügung. -
Seite 5: Lieferumfang

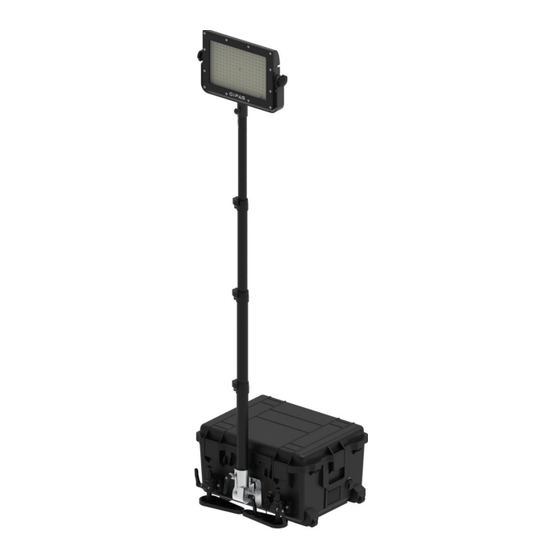

Autonome Beleuchtung Basic 2.4 Lieferumfang Die autonome Beleuchtung wird komplett anschlussfertig inkl. Stativ, Scheinwerfer AlphaLUXX sowie Lade- gerät mit Anschlusskabel ausgeliefert. 1. Heavy Duty Case aus ABS inkl. Li-Ion Akku und Ladegerät; Batteriekapazitätsanzeige 2. Scheinwerfer AlphaLUXX inkl. Bügel und Stativaufnahme 3. -
Seite 6: Lagerung
Autonome Beleuchtung Basic 2.5 Lagerung Bei der Verpackung ist auf den Schutz vor Beschädigung zu achten. Hinweis Um den Akku vor Entladung zu schützen ist bei der Lagerung darauf zu achten das der Hauptschalter auf OFF ist. Schalter auf Mittelstellung Um den Akku vor Entladung zu schützen ist bei der Lagerung darauf zu achten das der Hauptschalter auf OFF... -
Seite 7: Technische Daten
Autonome Beleuchtung Basic 3 Technische Daten 3.1 Technische Daten Koffer/Heavy Duty Case Gehäusematerial: ABS 5mm Gehäuseeigenschaften: verstärkte Vorhängeschlossprotektoren stossfest, erosionssicher und spritzwassergeschützt mit Auszugsgriff und Rädern Gehäusefarbe: schwarz Gehäusedichtung: Polyurethan Gesamtgewicht: 27,8kg Abmessungen: 580 x 552 x 317mm Schutzart: IP54... -
Seite 8: Technische Daten Alphaluxx
Autonome Beleuchtung Basic 3.2 Technische Daten AlphaLUXX Betriebsspannung: 35VDC Lichtstrom: 17’850lm LED Effizienz: 167lm/W System Effizienz: 158lm/W LED Hersteller: Seoul Semiconductor CRI-Index: Ra >80 LED Lebensdauer: (L70/B10) > 80.000h Farbtemperatur: 5’000K Gehäusematerial: Aluminiumdruckguss, Legierung 230D Gehäuseoberfläche: PTFE-beschichtet, schwarz Frontscheibe: 5mm Einscheibensicherheitsglas... -
Seite 9: Technische Daten Akku
Autonome Beleuchtung Basic 3.3 Technische Daten Akku Akku Typ: Li-Ion Akku Akkuaufbau: 7S9P Zellentyp: Panasonic NCR18650PF / 3,6V 2900mA Akku Nennspannung: 25.2VDC Li-Ion Akku Kapazität: 26,1Ah / 657,72Wh Laufzeit Scheinwerfer: >6h (volle Leistung) >12h (halbe Leistung) Lebenserwartung 0.5C/0.5C: 300 Zyklen > 80% der Anfangskapazität bei 20°C Einsatztemperatur: -20°C bis +40°C... -
Seite 10: Abmessungen
Autonome Beleuchtung Basic 3.4 Abmessungen Erstellt Bearbeitet Objekt-ID Seite 10 / 21 17.07.2020 17.07.2020 1595141 rasa rasa... -
Seite 11: Aufbau / Komponenten Koffer/Heavy Duty Case
Autonome Beleuchtung Basic 3.5 Aufbau / Komponenten Koffer/Heavy Duty Case 1. ON/OFF/ON autonome Beleuchtung: Hauptschalter mit 3 Funktionen. Leuchten Ein – Alles Aus – Ladeeinrichtung Ein. Wird die autonome Beleuchtung in Betrieb genommen muss der Schalter in der Position LAMP ON geschaltet sein. -
Seite 12: Aufbau / Komponenten Alphaluxx 120
Autonome Beleuchtung Basic 4. Ventilationsöffnung: Die Ventilationsöffnung dient zur Versorgung des Koffers mit kühlerer Aussenluft. Die Filtermatten müssen von Zeit zu Zeit gereinigt bzw. ausgetauscht werden um eine möglichst ein- wandfreie Kühlung zu gewährleisten. 5. Ladeanschluss 230VAC: Die Schnittstelle dient zur Aufladung des Akkus mit dem Ladekabel 230VAC. Die Schnittstelle ist eine Steckvorrichtung mit Verriegelung und darf unter Last und unter Spannung ausgesteckt werden. -
Seite 13: Abstrahlcharakteristik Alphaluxx 120
Autonome Beleuchtung Basic 3.6.1 Abstrahlcharakteristik AlphaLUXX 120 Erstellt Bearbeitet Objekt-ID Seite 13 / 21 17.07.2020 17.07.2020 1595141 rasa rasa... -
Seite 14: Installation/Inbetriebnahme
Autonome Beleuchtung Basic 4 Installation/Inbetriebnahme Bevor Sie die autonome Beleuchtung in Betrieb nehmen ist eine vollständige Akkuladung vorausgesetzt. 4.1 Montage Verriegelung Kofferdeckel lösen und Deckel öff- Stativ aus dem Koffer entnehmen. nen. Stativ ausfahren und jedes Segment arretieren. Wird die Beleuchtung auf einem Terrain mit Gefälle Stativ in Stativhalter einführen und mit Klemm-... - Seite 15 Autonome Beleuchtung Basic Das Ausrichten in die entgegengesetzte Rich- Scheinwerfer aus dem Koffer entnehmen und mit- tung ist nur um 2° möglich. Die Arretierung er- tels Stativhalter in das Stativ einfahren. folgt durch den Klemmhebel am Stativhalter. Kofferdeckel aus Stabilitätsgründen wieder Scheinwerfer ausrichten und mittels Rändel-...
- Seite 16 Autonome Beleuchtung Basic Scheinwerfer entsprechend den Gegebenheiten Der Scheinwerfer kann um +/-180° geneigt werden. ausrichten durch lösen der Sterngriffe seitlich am Somit kann jede Position beleuchtet werden. Scheinwerfer. Wahlweise können je nach Die Stützen können zusätzlich in der Höhe verstellt Umgebungsbedinungen die zusätzlichen...
- Seite 17 Autonome Beleuchtung Basic Das Spiralkabel des Scheinwerfers mit der Die Anschlussdose «LAMP OUTPUT» befindet sich Anschlussdose «LAMP OUTPUT» am Koffer unmittelbar neben Stativhalter verbinden. entsprechend gekennzeichnet. Sind die Witterungsverhältnisse extrem kann der Die Heringe werden mit einem Hammer/Fuss durch Beleuchtungskoffer zusätzlich mit den die vorbereiteten Bohrungen in den Stützen ins...
-
Seite 18: Demontage
Autonome Beleuchtung Basic 4.2 Demontage Eine Demontage erfolgt in umgekehrter Reihenfolge. Erstellt Bearbeitet Objekt-ID Seite 18 / 21 17.07.2020 17.07.2020 1595141 rasa rasa... -
Seite 19: Instandhaltung Und Fehlersuche
Autonome Beleuchtung Basic 5 Instandhaltung und Fehlersuche 5.1 Inspektions- und Wartungsplan Auszuführende Arbeiten Zeitspanne/ Rhythmus Funktionstest gemäss landesspezifischen Bestimmungen/nach Bedarf Reinigung Gehäuse gemäss Verschmutzung Reinigung Filtermatten Aus.-und Eintrittslüfter Je nach Verschmutzung. Spätestens nach 30 An- wendungen 5.2 Beschreibung der Inspektions- und Wartungsarbeiten Filtermatten können bei Bedarf bis zu 10x ausgewaschen werden. - Seite 20 Autonome Beleuchtung Basic Störung/Fehlermeldung Mögliche Ursache(n) Abhilfe Temperatur zu hoch bzw. Umgebung für Ladevorgang än- zu tief dern bzw. kühlerer bzw. wärmerer Akku defekt Standort wählen Akkukapazitätsanzeige defekt An GIFAS einschicken und repa- rieren lassen Akku wird nicht komplett ge-...
-
Seite 21: Service
CH-9424 Rheineck www.gifas.ch Technische Änderungen und Irrtümer vorbehalten. Dieses Dokument ist Eigentum der GIFAS-ELECTRIC GmbH und darf ohne vorherige schriftliche Genehmi- gung durch GIFAS-ELECTRIC GmbH weder ganz noch in Auszügen kopiert, übersetzt, übertragen, dupliziert oder an Dritte weitergegeben werden. Erstellt...
