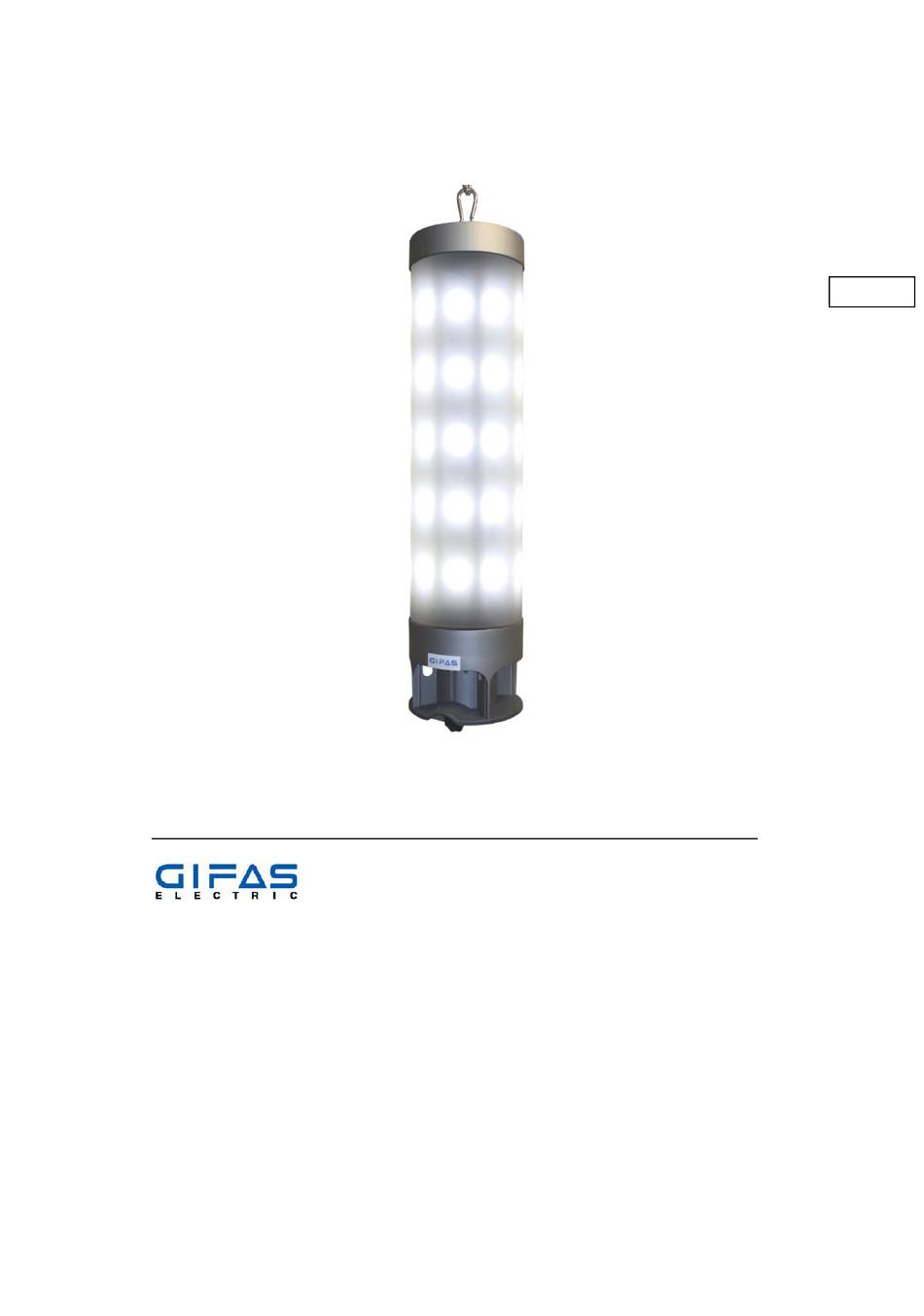

- Seite 1 Bedienungsanleitung ApolloLED 230VAC 518Ex Technische Änderungen vorbehalten 02/2014 Verschleißteile unterliegen nicht der gesetzlichen Gewährleistung!!
- Seite 2 Bedienungsanleitung ApolloLED 230VAC Sicherheit Sicherheit hat im Umgang mit technischen Produkten höchste Priorität! Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Gerätes sorgfältig durch. Dieses Zeichen macht Sie an verschiedenen Stellen der Bedienungsanleitung auf mögliche Gefahren oder sicherheitsrelevantes Verhalten aufmerksam. Machen Sie sich möglichst bereits vor einem Einsatz mit der Funktionsweise des Gerätes vertraut.
- Seite 3 Bedienungsanleitung ApolloLED 230VAC Lieferumfang je nach Set mit oder ohne Stativ 1 Stück ApolloLED, bestückt mit 40 LED-Modulen mit je 10W 1 Stück Netz-Anschluss-Leitung mit Netz-Anschluss-Stecker (landestypisch, Deutschland: Schuko) und Winkelkupplung, Länge 5m 1 Stück Bedienungsanleitung 1 Stück Transportkoffer 1 Stück Karabinerhaken Zubehör 1 Stück Kurbelstativ 1 Stück Adaptereinsatz nach DIN 14640...
-
Seite 4: Made In Germany
Bedienungsanleitung ApolloLED 230VAC Technische Daten Mechanisch Länge der Leuchte: ca. 930 mm Größter Durchmesser: 205 mm Gewicht: ca. 11,0 kg Schutzart IP44 Schutzklasse: Elektrisch Netzspannung: 230 VAC (220 – 240 V) Netzfrequenz: 50 – 60Hz System-Leistungsaufnahme In Schalterstellung 1 mit 50% der Leuchtmittel eingeschaltet: ca. 250 Watt In Schalterstellung 2 mit 100% der Leuchtmittel eingeschaltet: ca. - Seite 5 Bedienungsanleitung ApolloLED 230VAC Erstmalige Inbetriebnahme / Vorbereitung des Produkts für den regelmäßigen Gebrauch Entnehmen Sie den Transportkoffer aus dem Versandkarton. Prüfen Sie den Inhalt des Transportkoffers nach o.g. Liste auf Vollständigkeit. Entfernen Sie ggf. vorhandene Transportschutzmaterialien von allen Bauteilen und entsorgen Sie diese und den Karton auf umweltgerechte Weise.
- Seite 6 Bedienungsanleitung ApolloLED 230VAC Diese Stellung hilft Ihnen bei korrekter Aufstellung der Leuchte, die Blendung vorbeifahrender Fahrzeugführer zu verhindern. In Stellung 2 sind nach Netzanschluss 100% der Leuchtmittel zugeschaltet. Die Leuchte strahlt dann rundum. Bei Wind oder anderen erkennbaren möglichen Gründen für ein Umstürzen der Leuchte befestigen Sie geeignete Abspannhilfen an den Löchern in den Stativstreben der Leuchte.
- Seite 7 Bedienungsanleitung ApolloLED 230VAC Sicherung des ausgefahrenen Stativs Bei Wind oder anderen erkennbaren möglichen Gründen für ein Umstürzen der Leuchte sollten Sie vor dem Ausfahren des Stativs geeignete Abspannhilfen an den Löchern in den Stativstreben der Leuchte befestigt haben. Spannen Sie diese nun vom Stativ weg und befestigen Sie die Seilenden an geeigneten Gegenständen.
- Seite 8 Bedienungsanleitung ApolloLED 230VAC TIEFERSTELLEN DES WIND-UP STATIVS 4 + 5 Bevor Sie mit dem Verstellen beginnen, versichern Sie sich, dass Stativ- und Leuchtenteile nirgendwo blockiert werden können (an Ästen, Balustraden, etc). Lösen Sie die Blockierschrauben “C” und “D” im Gegenuhrzeigersinn. Drehen Sie die Kurbel “F”...
- Seite 9 Bedienungsanleitung ApolloLED 230VAC Entnehmen Sie die Leuchte aus dem Transportkoffer. Befestigen Sie den Karabinerhaken am Aufhängering der Leuchte. Stellen Sie dann die elektrische Verbindung durch Aufstecken und Verriegeln der Kabelkupplung her. Vergewissern Sie sich, dass die Überwurfmutter des Winkelsteckers vollständig aufgeschraubt ist. Stellen Sie den Wahlschalter an der Leuchte in die von Ihnen gewünschte Stellung: In Stellung 1 sind nach Netzanschluss 50% der Leuchtmittel zugeschaltet.
- Seite 10 Bedienungsanleitung ApolloLED 230VAC Stellen Sie sicher, dass durch den Gebrauch der Leuchte niemand geblendet wird, weder Sie, Ihre Mitarbeiter oder Unbeteiligte, z.B. vorbeifahrende Fahrzeugführer, durch die Wahl eines geeigneten Aufstellortes für die Leuchte, ggf. durch Abschalten der Hälfte der Leuchtmittel (Kippschalter in Stellung „I“). Das Gehäuse der Leuchte erwärmt sich während des Betriebs auf ca.
- Seite 11 Bedienungsanleitung ApolloLED 230VAC Legen Sie alle Bestandteile – möglichst schon gereinigt – zurück in den Transportkoffer. Transportieren Sie die Leuchte und die Zubehörteile ausschließlich im Einsatzkoffer der Leuchte. Transportieren Sie im Einsatzkoffer keine anderen Gegenstände als die Leuchte und deren Zubehör. Wir empfehlen Ihnen, den Deckel des Transportkoffers nach dem Gebrauch immer zu schließen und die Bügelschlösser zu verschließen.
- Seite 12 Bedienungsanleitung ApolloLED 230VAC • Überprüfen Sie beim Stativ, ob alle beweglichen Teile leichtgängig sind. • Überprüfen Sie beim Stativ, ob keine verbogenen Teile vorhanden sind. • Stellen Sie sicher, dass sich Leuchte und Zubehör immer in einem sauberen und einsatzbereiten Zustand befinden. Leuchtmittelwechsel Ist es einmal nötig, ein Leuchtmittel zu wechseln, muss die Leuchte zur Reparatur eingesandt werden.
-
Seite 13: Fehlerbehebung
Bedienungsanleitung ApolloLED 230VAC Fehlerbehebung Symptom Mögliche Ursache Lösung Die Leuchte leuchtet Es liegt keine Überprüfen Sie, ob an der Nicht. Netzspannung an. Netzsteckdose Spannung anliegt. Überprüfen Sie, ob Beschädigungen an der Netzzuleitung die Ursache sein könnten. Überprüfen Sie, ob die Netzspannungs-Steckverbinder an der Netzsteckdose und an der Leuchte ganz eingesteckt und verriegelt sind. - Seite 14 Bedienungsanleitung ApolloLED 230VAC z.B. bei korrekter Aufstellung die Blendung von vorbeifahrenden Fahrzeugführern zu vermeiden. Die Leuchte lässt Die Knebelschraube Die Leuchte besitzt am sich am Stativaufnahmerohr Stativaufnahmerohr eine nicht auf das der Leuchte ist zu weit Knebelschraube, um die Leuchte Stativrohr eingeschraubt.
- Seite 15 Bedienungsanleitung ApolloLED 230VAC Inhaltsverzeichnis Seite 2 Sicherheit Seite 3 Lieferumfang / Produktspezifikation Seite 4 Technische Daten Seite 5 - 11 Inbetriebnahme und Gebrauch Seite 11 -12 Wartung Seite 12 Leuchtmittelwechsel Seite 13 - 14 Fehlerbehebung Seite 15 Inhaltsverzeichnis GIFAS ELECTRIC GmbH · Borsigstraße 9 · 41469 Neuss · GERMANY Tel.
- Seite 16 Bedienungsanleitung ApolloLED 230VAC Leuchte mit 40x 10 Watt LED-Modulen Stativ Transportkoffer für ApolloLED und Zubehör (nicht für Stativ) GIFAS ELECTRIC GmbH · Borsigstraße 9 · 41469 Neuss · GERMANY Tel. +49 2137 105-0 · Fax +49 2137 105-230 · verkauf@gifas.de · www.gifas.de...
