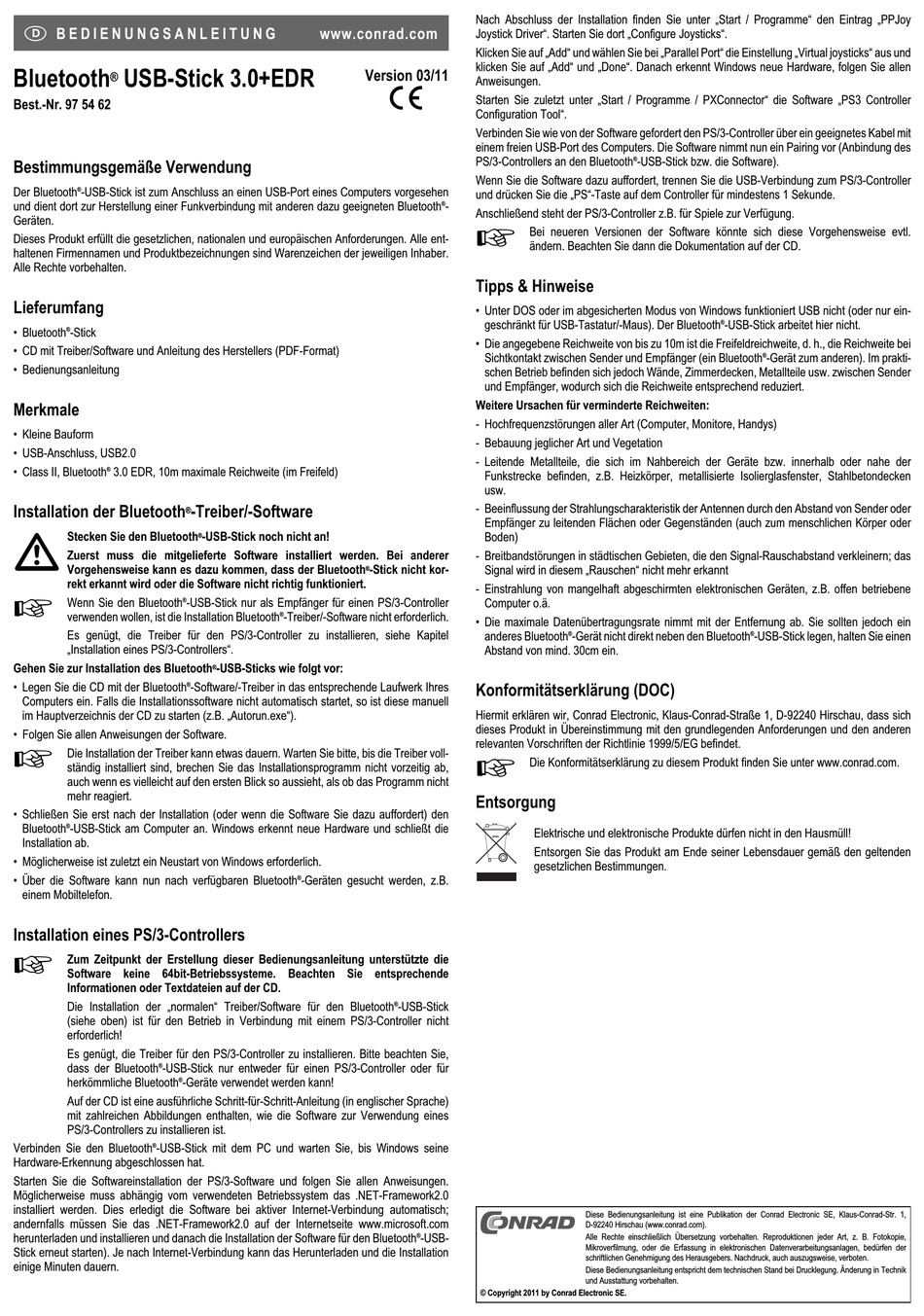

Conrad 97 54 62 Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G
Bluetooth USB-Stick 3.0+EDR
®
Best.-Nr. 97 54 62
Bestimmungsgemäße Verwendung
Der Bluetooth ® -USB-Stick ist zum Anschluss an einen USB-Port eines Computers vorgesehen
und dient dort zur Herstellung einer Funkverbindung mit anderen dazu geeigneten Bluetooth
Geräten.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Lieferumfang
• Bluetooth ® -Stick
• CD mit Treiber/Software und Anleitung des Herstellers (PDF-Format)
• Bedienungsanleitung
Merkmale
• Kleine Bauform
• USB-Anschluss, USB2.0
• Class II, Bluetooth ® 3.0 EDR, 10m maximale Reichweite (im Freifeld)
Installation der Bluetooth
®
Stecken Sie den Bluetooth
Zuerst muss die mitgelieferte Software installiert werden. Bei anderer
Vorgehensweise kann es dazu kommen, dass der Bluetooth
rekt erkannt wird oder die Software nicht richtig funktioniert.
Wenn Sie den Bluetooth ® -USB-Stick nur als Empfänger für einen PS/3-Controller
verwenden wollen, ist die Installation Bluetooth
Es genügt, die Treiber für den PS/3-Controller zu installieren, siehe Kapitel
„Installation eines PS/3-Controllers".
Gehen Sie zur Installation des Bluetooth
• Legen Sie die CD mit der Bluetooth ®
Computers ein. Falls die Installationssoftware nicht automatisch startet, so ist diese manuell
im Hauptverzeichnis der CD zu starten (z.B. „Autorun.exe").
• Folgen Sie allen Anweisungen der Software.
Die Installation der Treiber kann etwas dauern. Warten Sie bitte, bis die Treiber voll-
ständig installiert sind, brechen Sie das Installationsprogramm nicht vorzeitig ab,
auch wenn es vielleicht auf den ersten Blick so aussieht, als ob das Programm nicht
mehr reagiert.
• Schließen Sie erst nach der Installation (oder wenn die Software Sie dazu auffordert) den
Bluetooth ® -USB-Stick am Computer an. Windows erkennt neue Hardware und schließt die
Installation ab.
• Möglicherweise ist zuletzt ein Neustart von Windows erforderlich.
• Über die Software kann nun nach verfügbaren Bluetooth
einem Mobiltelefon.
Installation eines PS/3-Controllers
Zum Zeitpunkt der Erstellung dieser Bedienungsanleitung unterstützte die
Software keine 64bit-Betriebssysteme. Beachten Sie entsprechende
Informationen oder Textdateien auf der CD.
Die Installation der „normalen" Treiber/Software für den Bluetooth
(siehe oben) ist für den Betrieb in Verbindung mit einem PS/3-Controller nicht
erforderlich!
Es genügt, die Treiber für den PS/3-Controller zu installieren. Bitte beachten Sie,
dass der Bluetooth ® -USB-Stick nur entweder für einen PS/3-Controller oder für
herkömmliche Bluetooth ® -Geräte verwendet werden kann!
Auf der CD ist eine ausführliche Schritt-für-Schritt-Anleitung (in englischer Sprache)
mit zahlreichen Abbildungen enthalten, wie die Software zur Verwendung eines
PS/3-Controllers zu installieren ist.
Verbinden Sie den Bluetooth ® -USB-Stick mit dem PC und warten Sie, bis Windows seine
Hardware-Erkennung abgeschlossen hat.
Starten Sie die Softwareinstallation der PS/3-Software und folgen Sie allen Anweisungen.
Möglicherweise muss abhängig vom verwendeten Betriebssystem das .NET-Framework2.0
installiert werden. Dies erledigt die Software bei aktiver Internet-Verbindung automatisch;
andernfalls müssen Sie das .NET-Framework2.0 auf der Internetseite www.microsoft.com
herunterladen und installieren und danach die Installation der Software für den Bluetooth
Stick erneut starten). Je nach Internet-Verbindung kann das Herunterladen und die Installation
einige Minuten dauern.
www.conrad.com
Version 03/11
-Treiber/-Software
-USB-Stick noch nicht an!
®
® -Treiber/-Software nicht erforderlich.
-USB-Sticks wie folgt vor:
®
-Software/-Treiber in das entsprechende Laufwerk Ihres
® -Geräten gesucht werden, z.B.
Nach Abschluss der Installation finden Sie unter „Start / Programme" den Eintrag „PPJoy
Joystick Driver". Starten Sie dort „Configure Joysticks".
Klicken Sie auf „Add" und wählen Sie bei „Parallel Port" die Einstellung „Virtual joysticks" aus und
klicken Sie auf „Add" und „Done". Danach erkennt Windows neue Hardware, folgen Sie allen
Anweisungen.
°
Starten Sie zuletzt unter „Start / Programme / PXConnector" die Software „PS3 Controller
Configuration Tool".
Verbinden Sie wie von der Software gefordert den PS/3-Controller über ein geeignetes Kabel mit
einem freien USB-Port des Computers. Die Software nimmt nun ein Pairing vor (Anbindung des
PS/3-Controllers an den Bluetooth
Wenn Sie die Software dazu auffordert, trennen Sie die USB-Verbindung zum PS/3-Controller
und drücken Sie die „PS"-Taste auf dem Controller für mindestens 1 Sekunde.
® -
Anschließend steht der PS/3-Controller z.B. für Spiele zur Verfügung.
Bei neueren Versionen der Software könnte sich diese Vorgehensweise evtl.
ändern. Beachten Sie dann die Dokumentation auf der CD.
Tipps & Hinweise
• Unter DOS oder im abgesicherten Modus von Windows funktioniert USB nicht (oder nur ein-
geschränkt für USB-Tastatur/-Maus). Der Bluetooth
• Die angegebene Reichweite von bis zu 10m ist die Freifeldreichweite, d. h., die Reichweite bei
Sichtkontakt zwischen Sender und Empfänger (ein Bluetooth
schen Betrieb befinden sich jedoch Wände, Zimmerdecken, Metallteile usw. zwischen Sender
und Empfänger, wodurch sich die Reichweite entsprechend reduziert.
Weitere Ursachen für verminderte Reichweiten:
- Hochfrequenzstörungen aller Art (Computer, Monitore, Handys)
- Bebauung jeglicher Art und Vegetation
- Leitende Metallteile, die sich im Nahbereich der Geräte bzw. innerhalb oder nahe der
Funkstrecke befinden, z.B. Heizkörper, metallisierte Isolierglasfenster, Stahlbetondecken
usw.
- Beeinflussung der Strahlungscharakteristik der Antennen durch den Abstand von Sender oder
Empfänger zu leitenden Flächen oder Gegenständen (auch zum menschlichen Körper oder
Boden)
- Breitbandstörungen in städtischen Gebieten, die den Signal-Rauschabstand verkleinern; das
-Stick nicht kor- Signal wird in diesem „Rauschen" nicht mehr erkannt
®
- Einstrahlung von mangelhaft abgeschirmten elektronischen Geräten, z.B. offen betriebene
Computer o.ä.
• Die maximale Datenübertragungsrate nimmt mit der Entfernung ab. Sie sollten jedoch ein
anderes Bluetooth
Abstand von mind. 30cm ein.
Konformitätserklärung (DOC)
Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich
dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die Konformitätserklärung zu diesem Produkt finden Sie unter www.conrad.com.
Entsorgung
Elektrische und elektronische Produkte dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
® -USB-Stick
® -USB-
© Copyright 2011 by Conrad Electronic SE.
® -USB-Stick bzw. die Software).
® -USB-Stick arbeitet hier nicht.
® -Gerät nicht direkt neben den Bluetooth
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
® -Gerät zum anderen). Im prakti-
® -USB-Stick legen, halten Sie einen
