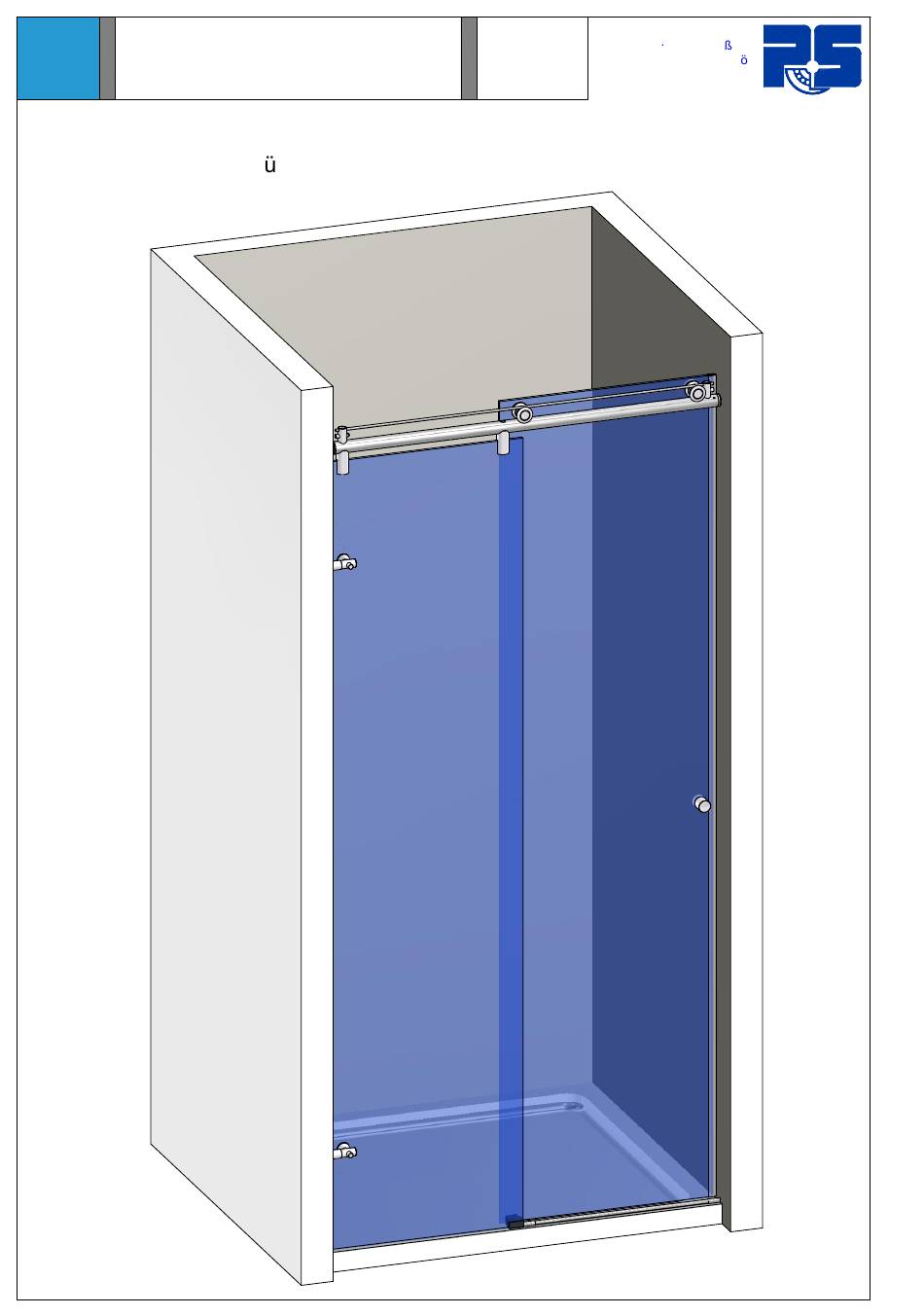

- Seite 1 1 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Vivere II Nischendusche Ausf hrung Einfachrohr mit Aushebesicherung 6mm...
- Seite 2 2 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Ben tigtes Werkzeug und Hilfsmittel (nicht enthalten) 2mm / 4mm / 5 mm / 6mm 3mm/ 2,5mm z.B.
- Seite 3 3 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 8563VA-V mit U-Profil z.B. 8505VA 8564VA-V mit Wandhalter 7772VA erhaben 8565VA-V mit Wandhalter 7773VA fl chenb ndig...
- Seite 4 4 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Das gr te zu berbr ckende (lichte) Nischenma , wird aus technischen Gr nden auf 1200 mm (Ausf hrung mit 6mm Aushebesicherung) beschr nkt.
- Seite 5 5 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681...
- Seite 6 6 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Glasma T rfl gelbreite 3 ( )* Abzugsma Dichtprofil Glasma Seitenteilbreite * je nach verwendeter Wandbefestigung (siehe Blatt 3)
- Seite 7 7 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Das von Ihnen geplante Duschabtrennungsau enma mit einem Stift auf die Duschtasse bertragen. Achten Sie bitte bei der Auswahl des Stiftes darauf, da sich die Markierungen nachher wieder problemlos entfernen lassen.
-
Seite 8: Montage Der Wandbefestigungselemente Am Seitenteil
8 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Montage der Wandbefestigungselemente am Seitenteil... - Seite 9 9 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Seitenteil 7772VA Stirnlochschl ssel 2,5mm z.B. Z059 Seitenteil 7773VA...
- Seite 10 10 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 F r mehr Stabilit t k nnen Sie das U-Profil an der Wand verschrauben. Dazu muss das U-Profil vorher gebohrt werden.
- Seite 11 11 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 min. 2mm Unterlegematerial (klare PVC-Streifen, z.B. 8870KU0 o. .)
- Seite 12 12 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681...
- Seite 13 13 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681...
- Seite 14 14 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681...
- Seite 15 15 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681...
- Seite 16 16 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Zur vereinfachten Montage hat das U-Profil 8505VA auf der R ckseite ein doppelseitiges Klebeband. Bitte vor der Montage das Schutzband davon entfernen.
- Seite 17 17 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681...
- Seite 18 18 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681...
- Seite 19 19 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681...
- Seite 20 20 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 8527KU...
- Seite 21 21 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Vor dem Einsetzen des Seitenteiles wird eine Silikonraupe in das U-Profil gezogen. Bitte beachten Sie, dass Sie bei dieser Variante das Seitenteil nach dem Einsetzen...
- Seite 22 22 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Silikon 8527KU...
- Seite 23 23 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 8542VA-(L) 31290VA 8546VA 8543VA Bitte immer als erste die Schrauben der Glashalter 8543VA am Glas und danach die Schrauben des Laufrohrs festziehen!
- Seite 24 24 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 8542VA-(R)
- Seite 25 25 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 31177VA...
- Seite 26 26 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 8517VA...
- Seite 27 27 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681...
- Seite 28 28 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 31177VA...
- Seite 29 29 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 8517VA...
- Seite 30 30 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 31177VA...
- Seite 31 31 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 8517VA...
- Seite 32 32 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681...
- Seite 33 33 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Bei den folgenden Arbeitsschritten zu Punkt 14 bitte unbedingt die Reihenfolge: - Anl sen der beiden Schrauben des Laufrohrs - Festschrauben der Glashalter am Glas(max.
- Seite 34 34 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 max. 8 N m max. 8 N m...
- Seite 35 35 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681...
- Seite 36 36 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681...
- Seite 37 37 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 TF Aussenseite 8548VA 8548VA TF Innenseite 8502VA...
- Seite 38 38 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Montageklotz 6,5mm Stirnlochschl ssel 3mm z.B. Z058 Bitte die Rollen mit dem Stirnlochschl ssel so einstellen, da sie auf dem Laufrohr anliegen.
- Seite 39 39 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681...
- Seite 40 40 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 8513VA...
- Seite 41 41 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 8513VA...
- Seite 42 42 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 8861KU0-8-2500...
- Seite 43 43 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Vor dem Verkleben des Schwallschutzprofils sollte dieses und der Bereich der Duschtasse von Schmutz und Fetten gereinigt werden. Das Profil und der Untergrund m ssen trocken sein und die Temperatur den Verarbeitungshinweisen des Silikons entsprechen.
- Seite 44 44 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Cuttermesser Seitenteil Silikon 8870KU0...
- Seite 45 45 / 45 Pauli + Sohn GmbH MONTAGEANLEITUNG Germany Eisenstra e 2 Vivere II 51545 Waldbr l 8563VA-V/8564VA-V/8565VA-V Tel.: +49 2291-9206-0 Fax: +49 2291-9206-681 Der Untergrund und das Glas m ssen trocken und frei von Schmutz und Fetten sein. Au erdem muss die Temperatur den Verarbeitungshinweisen des Silikons entsprechen.
