Montageanleitung
Montagevorschlag Festdach in Ausführung mit Blech oder Gfk
Pos.
Benennung
1
Aluminium-Coilblech 8,85 x 2550 mm – walzblank
1
Aluminium-Coilblech 8,85 x 2550 mm – lackiert MB 9147
2
Gfk-Flachbahn weiss 2435 x 1,8 mm
3
Körabond HG 81, 1000-ml-Dose
4
Körapur 135 weiss, 300-ml-Kartusche
4
Körapur 135 grau, 300-ml-Kartusche
5
Winkelprofil Aluminium 30 x 30 x 2 x 5000 mm – pressblank
5
Winkelprofil Aluminium 30 x 30 x 2 x 5000 mm – eloxiert
zu 5
Winkelprofil Aluminium 30 x ca. 80 mm (für Einfassung GfK-Flachbahn 2435 mm)
6
TIFAS Blindniet Flachrundkopf 4,8 mm Al/St, 4,8 x 15 mm, Kl. 4,8 – 11,1 mm
7
Doppelseitiges Klebeband – „5464" 2,0 x 25 mm x 30 m
7
Doppelseitiges Klebeband – „5464" 1,0 x 25 mm x 60 m
11. Montage GETO Megaport II – Volumenhecktüren
Montageablauf (für 2- und 4-flüglige Volumenhecktüren)
• Heckportal des GETO Sider Bausatzes montieren
(Scharnierlager sind an den Portalsäulen vormontiert)
• Anlageflächen müssen versatzfrei sein
' Die Diagonalabweichung des Portals sollte < 3 mm sein!
• Doppelgelenkscharniere an den Türflügeln montieren
– Scharnier mit Kunststoffbuchsen ohne Fräsung
[mittige Scharnierpositionen (ohne Drehfeder)]
– Scharnier mit Kunststoffbuchsen mit mittiger Fräsung
[jeweils oberes und unteres Türscharnier (mit Drehfeder)]
• Türflügel an den Portalsäulen montieren
Die Wölbung des Scharnierblattes muss zum Portal
gerichtet sein. Scharnierbolzen von oben einführen und
mit Sechskant-Muttern M10 sichern. Scharnierbolzen
nicht zu fest anziehen!
Türen sind werkseitig im Portal montiert
Titgemeyer / 10120DE0520 / 1
GETO® Sider / GETO® Sider Alu /
Curtainsider-Bausätze / Montageanleitung

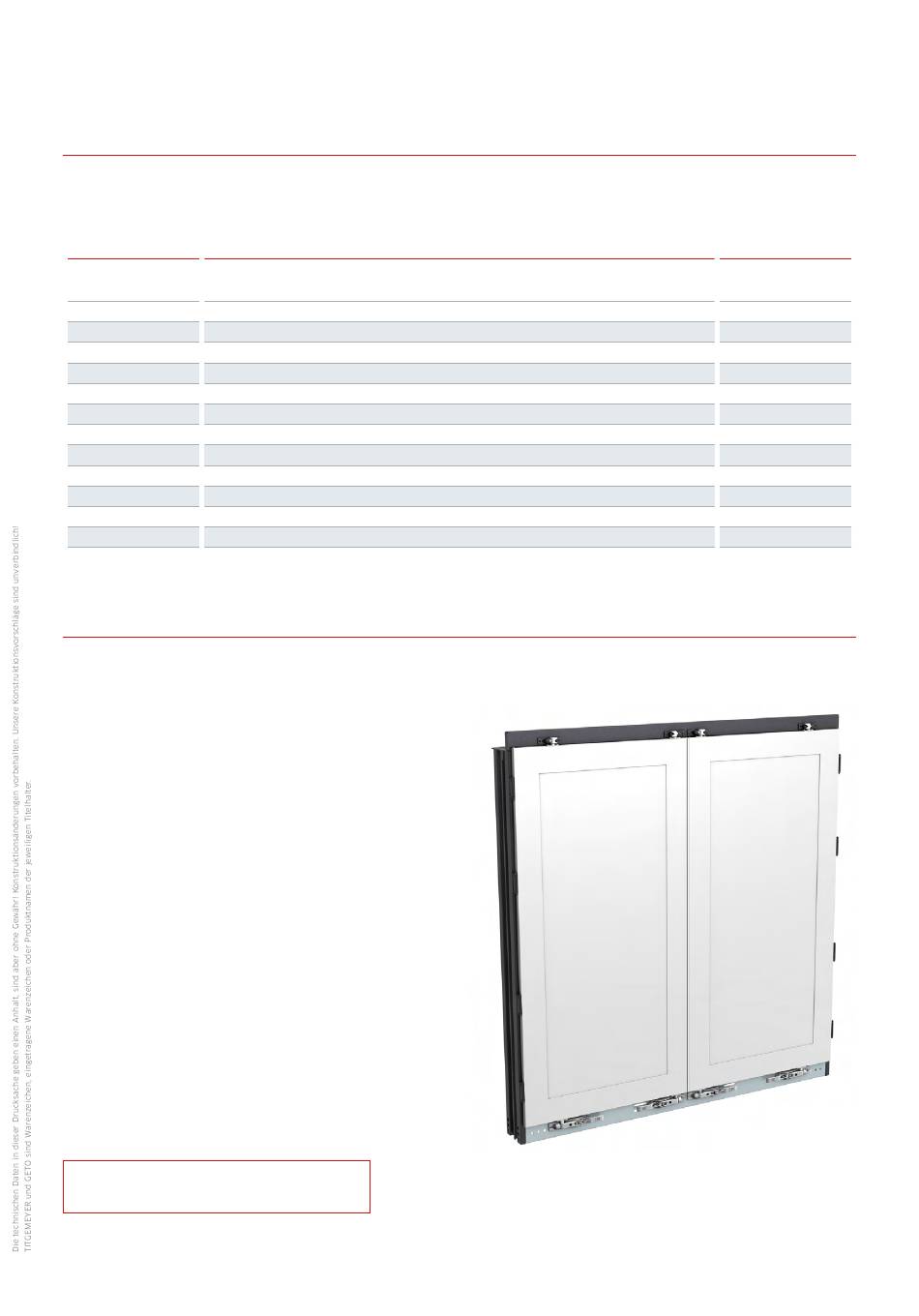

GETO Megaport II Volumenhecktür
mit 2 Verschlüssen je Türflügel
Artikel-Nr.
691 003 805
539 008 805
539 140 000
870 820 000
850 100 100
850 101 100
510 330 000
510 331 000
–
429 127 000
815 636 000
815 633 000
41
