ixMicro - Alarmmanagement, Benutzerhandbuch

3. Hardware

Als Hardwaregrundlage wird das IO-System 750 von WAGO mit dem programmierbaren Ether-
net-Controller 750-880 verwendet. Die Anzahl Peripheriemodule richtet sich nach den Bedürf-
nissen der Anwender und muss bei der Bestellung festgelegt werden.

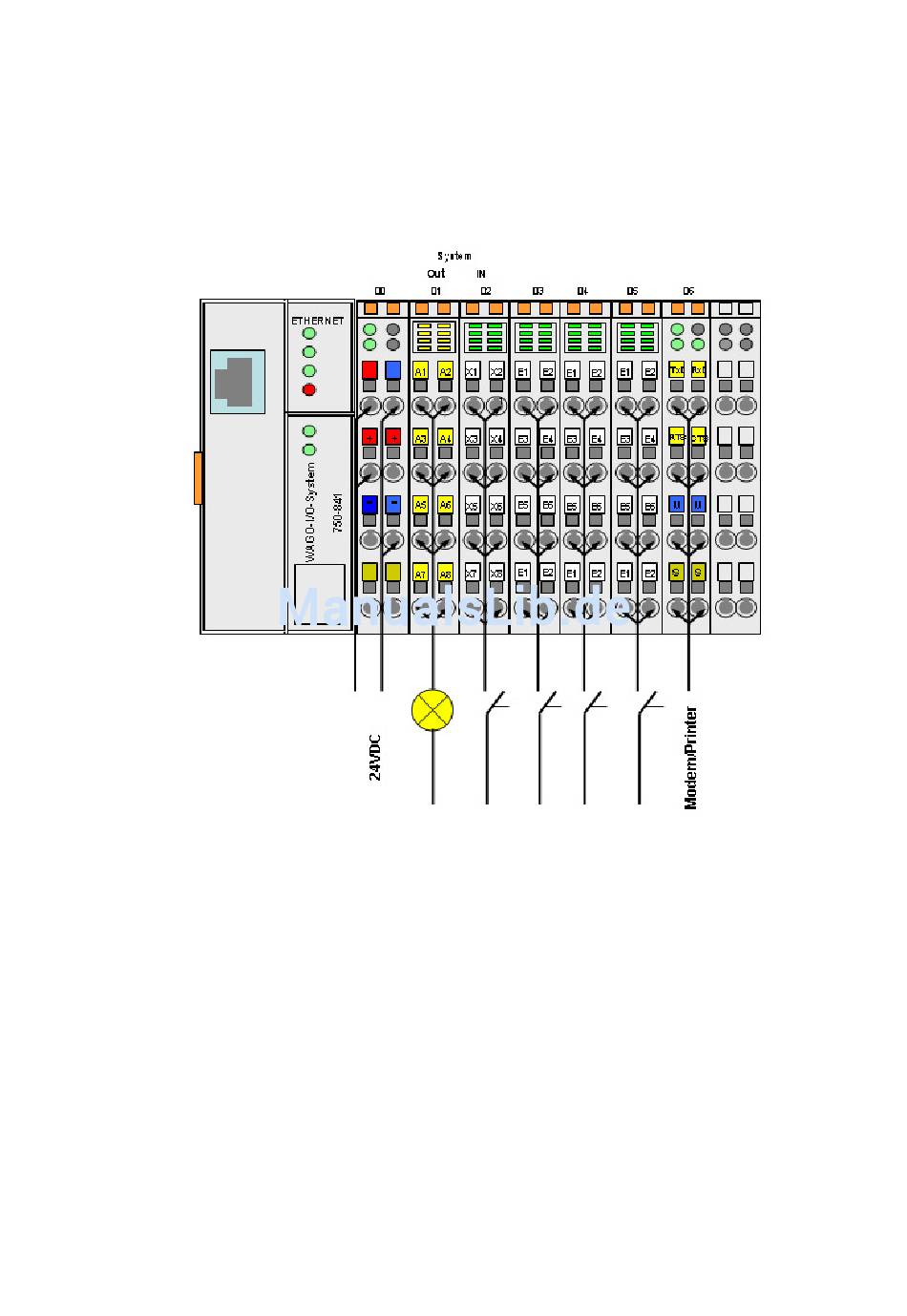

Eine typische Hardwarekonfiguration ist auf dem folgenden Bild dargestellt.
Die einzelnen Module haben folgende Funktionen:
Modul
[00] Controller
[01] Systemausgänge
Erläuterung
Der Controller beinhaltet den Prozessor. Das Modul muss mit
24Vdc gespeist werden, sowohl an den Klemmen 24V und 0V als
auch an jeweils einer + und einer – Klemme.
Dieses Modul enthält digitale Ausgänge für die Signalisierung von
diversen Zuständen. Sie haben folgende Bedeutung:
• A1: Sammelalarm. Der Ausgang blinkt, falls ein neuer nichtquit-
tierter Alarm vorhanden ist. Der Ausgang ist dauernd gesetzt, falls
Alarme vorhanden sind, welche noch anstehen aber bereits quit-
tiert wurden. Die Rücksetzung erfolgt automatisch, falls kein Alarm
mehr ansteht und alle Alarme quittiert wurden.
• A2: Horn. Der Ausgang wird gesetzt, wenn ein neuer Alarm auf-
getreten ist. Die Rücksetzung erfolgt durch Betätigung der Horn-
quittierung (Systemeingang X2) oder durch eine Alarmquittierung.
• A3: Modbus Watchdog. Der Ausgang ist gesetzt, falls der
Modbus Watchdog ausgelöst hat. Die Rücksetzung erfolgt durch
Seite 6
