NetterVibration NTK Serie Betriebsanleitung Seite 8

Technische Daten

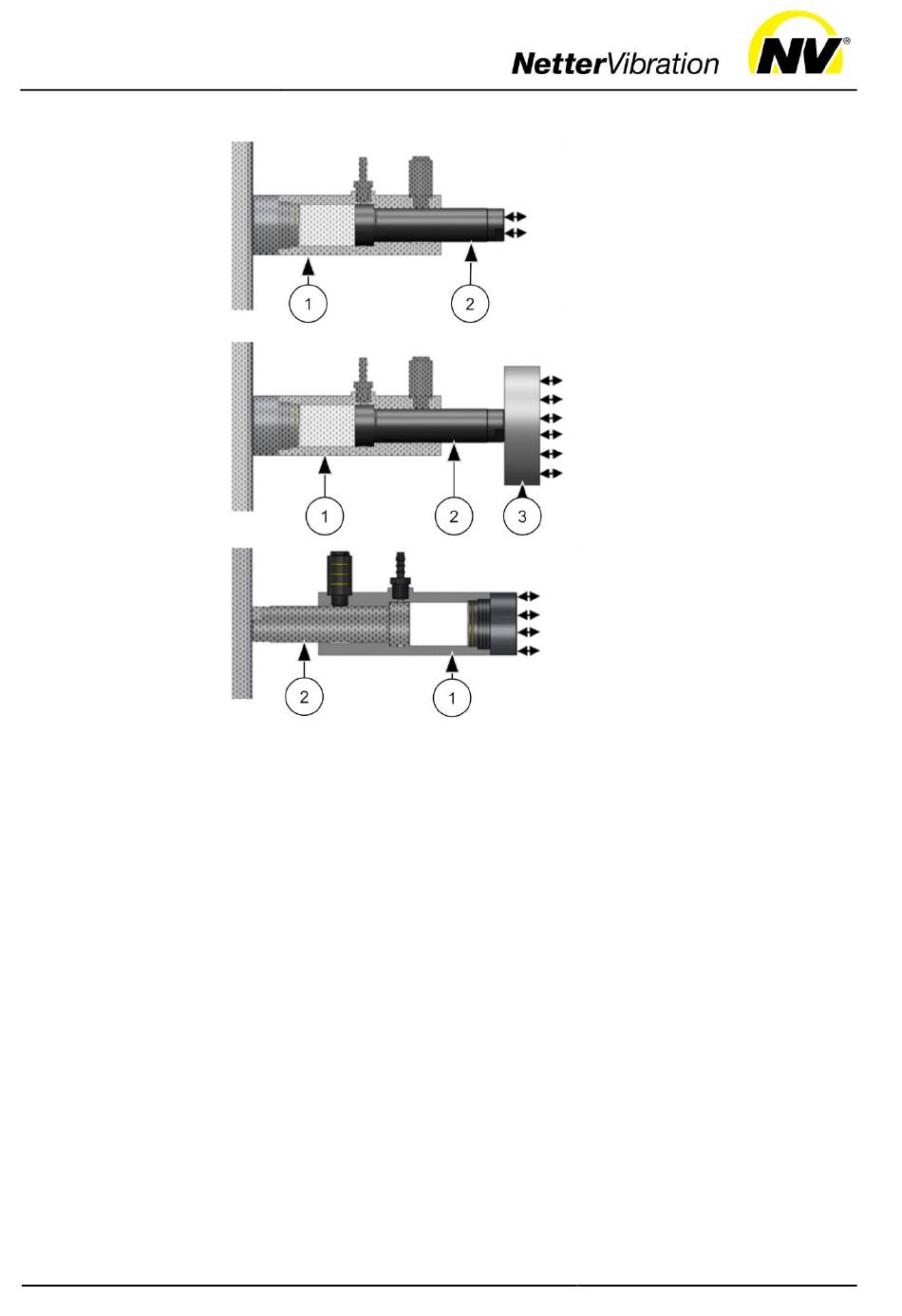

Frei Die folgende Tabelle unterscheidet drei Varianten:
schwingender
Teil
S1
S2
S3
Für NTK-Typen, bei denen sich das Gewicht des Kolbens und des Gehäu-
ses nur geringfügig unterscheiden, sind S1 und S2 angegeben, ansonsten
S1 und S3. Die Bezeichnung der verwendeten Zusatzschwingmasse ist in
Klammern angegeben (K+SM 8-2 steht für "Kolben plus Zusatzschwing-
masse SM 8-2").
8
Der Kolben schwingt frei.
Das Gehäuse wird mit der
zu vibrierenden Masse ver-
schraubt.
1 Gehäuse
2 Kolben
3 Zusatzschwingmasse
Der Kolben mit einer Zu-
satzschwingmasse schwingt
frei.
Das Gehäuse wird mit der
zu vibrierenden Masse ver-
schraubt.
Das Gehäuse schwingt frei.
Der Kolben wird mit der zu
vibrierenden Masse ver-
schraubt.
