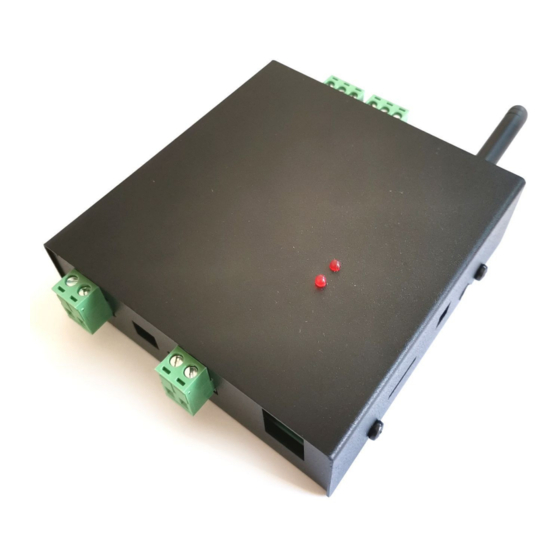

ADKO SIMSTER SIMECO Installation

GSM Funk Modul SIMSTER SIMECO Steuerung SMS 2x Relais max. 230V 10A
GSM Funk Modul SIMSTER SIMECO - Alarm- und Schaltmodul über GSM Netz.
Das Modul kann per SMS oder PC Konfigruator (Datenkabel erforderlich) programmiert werden.
Bis zu 5 Nutzer können angelegt werden. Ein optionaler Temperatursensor kann das Gerät in ein
Thermostat umwandeln. Dabei kann das Gerät bei Temperaturüberschreitung eine SMS absetzen
und Relais schalten. 2x Eingänge können als Alarm Trigger genutzt werden.
Ein optionaler GPS Modul kann die Koordinaten per SMS übermitteln.
Über einen optionalen Mikrofon kann die Umgebung abgehört werden.
Technische Daten :
Frequenzbereich: Quad-band GPRS/GSM 2G mit 1900/1800/900/850 MHz
Betriebsspannung 10V...25V DC / Verbrauch 7mA Standy und max 1,2A
Arbeitstemperaturbereich -25 bis +85 Grad C
SIM Kartenslot mit Micro Größe (MicroSIM Karte ist notwendig)
2x Ausgänge Relais potenzialfrei max. 10A / 230V AC oder 24V DC
Relais mit montostabiler (für bestimmte Zeit) oder bistabiler (Ein/Aus) Schaltung
Steuerung per SMS mit oder ohne APP (APP nur für Android verfügbar)
CLIP Steuerung
2x Eingänge für Alarmtrigger
2x LED
Temperaturmessung (mit optionalem Sensor)
Mikrofoneingang
GPS Moduleingang
Optional per PC programmierbar (mit zusätzlich erhältlichem Datenkabel)
Benachrichtigung per SMS und CLIP (Anruf)
Antenne mit SMA male Stecker abschraubbar
Weitere Funktionen s. Anleitung
Abmessung : 120x120x34mm + Antenne
Wichtig : Die Installation ist nur durch versiertes Personal durchzuführen.
Das Gerät kann mit 230V Spannung arbeiten, daher müssen alle Installationen
stromlos erfolgen!
Stromversorgung 10V...25V DC
Klemme Links + Pol / rechts - Pol
Reset Taste : kurzes drücken führt ein Restart
des Modules durch. Drücken und 5s gedrückthalten
bringt das Modul in den Auslieferungszustand zurück
Simkartenslot (Micro Sim)
Ecke der Simkarte rechts hinten,
Kontakte nach unten
Relais Ausgänge Out1 und Out2
Potenzialfreie Ausgänge mit :
NO : normal geöffnet
NC : normal geschloßen
COM : gemeinsamer Anschluß
d.h. Im Normalzustand sind COM und NC geschloßen
Im Schaltzustand sind COM und NO geschloßen
Alarm Eingänge 1 und 2 (Anregung mit + Pol für 1s)
Temperatursensoreingang (optional)
USB Datenkabel Anschluß (optional)
LED Anzeige
Anschluß für ein optionales Mikrofon
