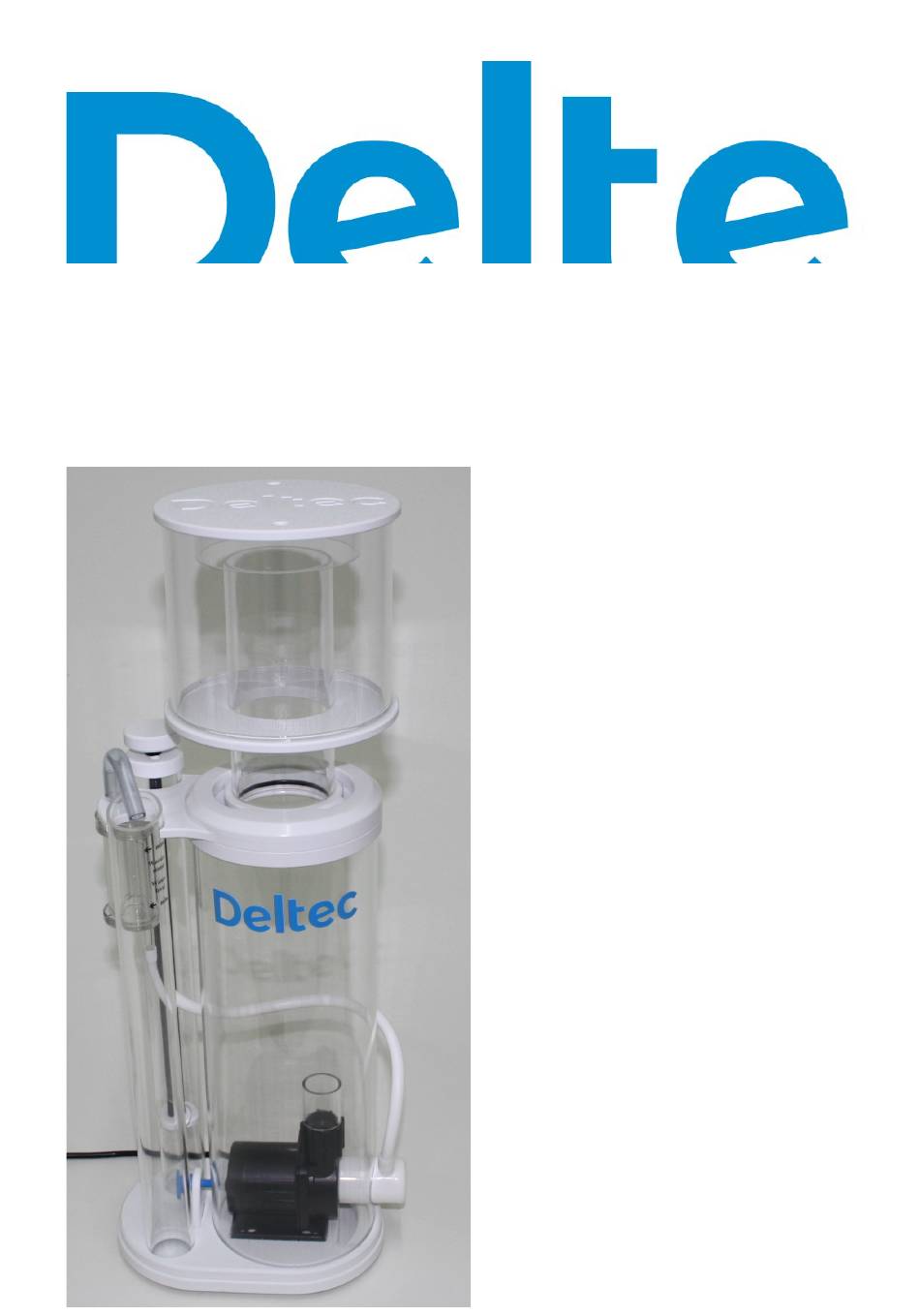

- Seite 1 Skimmer 400 Bedienungsanleitung Operating instruction Instructions d´emploi - 1 -...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Warnung: Zum Schutz vor Verletzungen sollten grundlegende Vorsichtsmaßnahmen und folgende Sicherheitshinweise beachtet werden. 1) Sicherheitshinweise Lesen und befolgen 2) Gefahr: Zur Vermeidung eines elektrischen Schlages sollten alle Aquarium Geräte mit Vorsicht gehandhabt werden. In keinem der unten aufgeführten Fälle sollte die Reparatur vom Kunden versucht werden. -
Seite 3: Einbau
Deltec Skimmer 400 Der Deltec Skimmer 400i ist ausschließlich für den Betrieb in externen Filterwannen bestimmt. Einbau Der Wasserstand in der Filterwanne (Bild 1) sollte zwischen 150 – 250 mm betragen. Die Vorraussetzung für einen einwandfreien und zuverlässigen Betrieb ist ein konstanter Wasserstand in der Filterwanne. - Seite 4 Notüberlauf Abschäumer der i und ix Serie verfügen über ein Notüberlauf- und ein Regler Rohr. Diese sind nicht mit dem Boden verklebt und können, je nach Bedarf, gegeneinander ausgetauscht werden (Bild 3,4 und 5). Es ist darauf zu achten, dass der Ablauf des Reglerrohres nach innen zeigt, da bei zu schnellem herausnehmen das Abschäumers aus der Filterkammer, Wasser über den Rand der Filterkammer gedrückt werden kann.
- Seite 5 Inbetriebnahme - Niveauregler (Bild 7) durch Drehen gegen den Uhrzeigersinn ganz öffnen. - Ansaugrohr über dem Notüberlauf entfernen oder zur Seite Drehen (Bild 5). - Wasserzufuhr für die Abschäumerkammer einschalten (falls vorhanden). - Pumpe einschalten, Controller auf die kleinste Stufe stellen. - Niveauregler langsam schließen bis Schaum im unteren Bereich des Schaumtopfrohres sichtbar ist.
-
Seite 6: Betrieb Mit Ozon
Zudem kann Ozon, bei zu hoher Dosierung, zu Schäden am Abschäumer führen. Die Ozon Dosierung ist so einzustellen, dass kein freies Ozon am Deckel des Abschäumers wahrzunehmen ist. Die Deltec Abschäumer können mit max. 50 mg/Stunde Ozon pro Pumpe betrieben werden. Dazu wird in den Luftschlauch oberhalb der der Abschäumerpumpe ein ozonfestes T-Stück (z.B. -
Seite 7: Fehlersuche
Laufeinheit falsch montiert Siehe Ein- Ausbau der Laufeinheit Wartung Bei korrektem Einbau und Einstellung benötigen Deltec Abschäumer denkbar wenig Wartung. Durch Kalkwassermischer und Kalkreaktoren kann es jedoch zu Kalkablagerungen in der Pumpe kommen, die zu Funktionsstörungen führen können. Es wird empfohlen bei Störungen oder alle 6 Monate den Rotor auf Leichtgängigkeit und die Lufteinzugsdüse auf freien Durchgang hin zu prüfen. -
Seite 8: Ersatzteilliste Skimmer 400
Ersatzteilliste Skimmer 400 Art. Nr. Art. Nr. Bezeichnung Bezeichnung Skimmer 400i Skimmer 400i Kontaktrohr Rändelschraube lang Schaumtopf Bodenplatte oben O-Ring Schaumtopf Niveauregler Schaumtopf Deckel Controller DCC2 Schalldämpfer Silikonfuß rund Silikonschlauch ws 5/8 Regler Rohr Ansaugdüse Rändelschraube kurz Pumpengehäuse Notüberlauf Rohr... -
Seite 9: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS WARNING To guard against injury, basic safety precautions should be observed, including the following. READ AND FOLLOW ALL SAFETY INSTRUCTIONS. DANGER – To avoid possible electric shock, special care should be taken since water is employed in the use of aquarium equipment. For each of the following situations, do not attempt repairs by yourself;... -
Seite 10: Installation
Ideally, a water level top up system should be used such as the Deltec Aquastat 1001 or better still a separate skimmer compartment in the sump (picture 2) with a hight between 150 and 250mm. The water level in the skimmer compartment should be higher than in the rest of the sump, but within the levels recommended for the skimmer model. - Seite 11 Safety Overflow Skimmers of the i and ix series have an safety overflow and a regulator tube. These are not glued to the footplate and can be interchanged as required (pictures 3,4 and 5). It must be ensured that the outlet of the regulator tube points inwards, as if the skimmer is removed too quickly from the filter chamber, water can be forced over the edge of the filter sump.
- Seite 12 Starting the skimmer position the skimmer in the sump Remove the suction pipe above the safety overflow or turn to the side (picture 5). feed water into the skimmer compartment (if applicable) open the water level adjuster (picture 7) fully by turning it anti-clockwise start the skimmer pump and set the pump controller to the lowest level.
-
Seite 13: Technical Data
The dosing of ozone must be set so that no free ozone can be discerned on the skimmer lid. Deltec skimmers can be operated with 50 mg/h of ozone per pump. An ozone-resistant T- piece (Glass) should be fitted in the air hose above the skimmer pump. The free end of the T-piece is connected to the ozonizer by means of an ozone-resistant hose. -
Seite 14: Fault Finding
See service hints Maintenance The Deltec skimmer range should need very little adjustment and maintenance once set correctly however due to the high levels of calcium in marine aquariums it is common for deposits to build up on moving parts requiring periodical cleaning . It is recommended every 6 months, or when required, that the pumps are removed from the skimmer having first drained the body of Water. - Seite 15 Spare part list Skimmer 400 Art. No. Art. No. Description Description Skimmer 400i Skimmer 400i Body only Knurled head screw long Skimmer cup Foot plate top O-Ring Skimmer cup Water level adjuster Lid skimmer cup Controller DCC2 Silencer Silikone foot...
-
Seite 16: Instructions De Sécurité Importantes
Impeller DCC2 Ballast 1,5A Instructions de sécurité importantes Avertissement : Pour protéger contre quelconques blessures, il faut respecter les mesures de prudence et les instructions de sécurité suivantes : Lire et respecter les instructions de sécurité. Danger : Pour éviter une électrocution, il faut manipuler tous les appareils de l'aquarium avec prudence. - Seite 17 Si la fiche est retirée, tout droit à garantie sera annulé ! Conserver ces instructions Deltec Skimmer 400 Le Deltec Skimmer 400i sont conçus pour l’exploitation dans des cuves de filtre externes (dessin 1) Insertion Le niveau d’eau dans le bac du filtre devrait s’élever entre 150 et 250 mm. Un niveau constant de l’eau dans le bac du filtre est la condition sine qua non du fonctionnement...
- Seite 18 Débordement d'urgence Les skimmers des séries i et ix ont un débordement d'urgence et un tube régulateur. Ceux- ci ne sont pas collés au sol et peuvent être interchangés si nécessaire (dessin 3, 4 et 5). Il faut s'assurer que la sortie du tube du détendeur est orientée vers l'intérieur, car si l'écumoire est retirée trop rapidement de la chambre du filtre, l'eau peut être forcée sur le bord de la chambre du filtre.
-
Seite 19: Mise En Service
Mise en service - Ouvrez complètement le contrôleur de niveau (dessin 7) en le tournant dans le sens antihoraire. - Retirer le tuyau d'admission au-dessus du trop-plein d'urgence ou le tourner sur le côté (dessin 5). - Activer l'alimentation en eau de la chambre de l'écumoire (si disponible). - Allumer la pompe, régler le contrôleur au niveau le plus bas. - Seite 20 Le dosage de l’ozone doit être réglé de sorte qu’aucun ozone libre ne soit perceptible sur le couvercle de l’écumeur. Les écumeurs Deltec peuvent être exploités avec 50 mg/heure max. d’ozone par pompe. Pour ce, une pièce en T résistante à l’ozone sera placée dans le tuyau d’air au-dessus de la pompe de l’écumeur.
-
Seite 21: Recherche Des Défauts
Recherche des défauts Symptôme Cause Mesure à prendre La conduite d'amenée d'air vers la nettoyer pompe est bouchée La pompe marche L'appareil à ozone est encrassé nettoyer mais il n'y a pas Le tuyau d'air est plié Modifier la conduite du tuyau d'air ou très peu La buse d'aspiration d'air est bouchée nettoyer d'air... - Seite 22 Accessoires et pièces détachées 400 Art. No. Art. No. Désignation Désignation Skimmer 400i Skimmer 400i Contacter de tube Vis à ailettes Gobelet d´écumeur Plaque de base 1 O-Ring gobelet Régulateur de niveau Couvercle contrôleur DCC2 Silencieux pied de silicone Tuyau de silicone Tuyau de silicone 7/10 Entrée modifiée pour prise d´air...
- Seite 23 Alimenter 1,5A Demontage des Abschäumers Disassembly of the Skimmer Démontage de la Skimmer - 23 -...
- Seite 24 Deltec GmbH Steller Straße 75 D-27755 Delmenhorst Deutschland / Germany www.deltec-aquaristic.com - 24 -...
- Seite 25 Deltec GmbH 11/2018 - 25 -...
