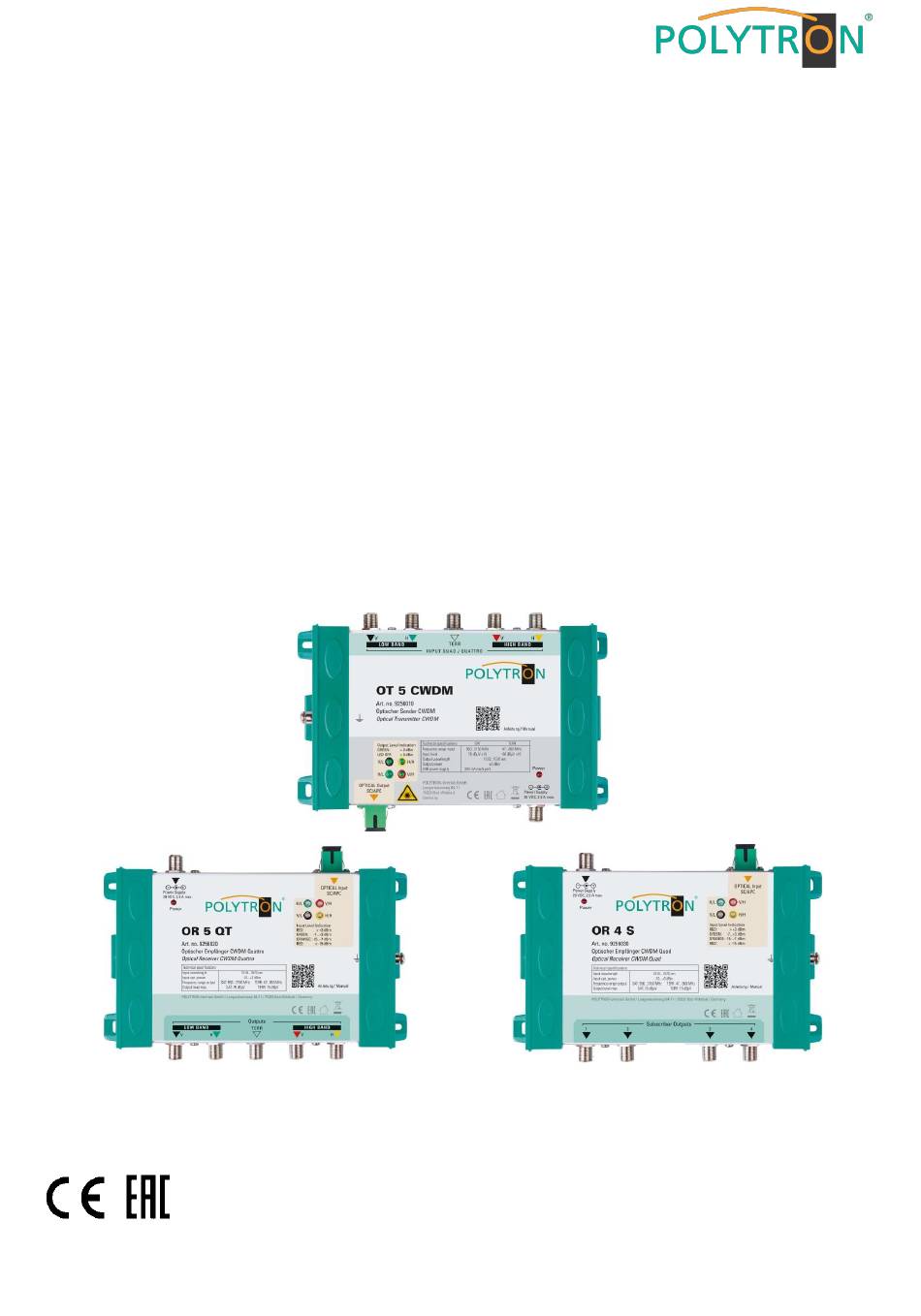

- Seite 1 OT 5 CWDM, OR 5 QT, OR 4 S Optischer Sender, Optische Empfänger QUATTRO, QUAD Optical transmitter, Optical receiver QUATTRO, QUAD Bedienungsanleitung Operating manual 0902421 V1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Montage- und Sicherheitshinweise 2. Beschreibung 3. Montage 4. Optischer Transmitter OT 5 CWDM Lieferumfang OT 5 CWDM Funktionselemente OT 5 CWDM ______________________________________________ Status LEDs OT 5 CWDM ____________________________________________________ Technische Daten OT 5 CWDM _______________________________________________ 5. Optische Empfänger OR 5 QT, OR 4 S... -
Seite 3: Montage- Und Sicherheitshinweise
Informationen zur Installation, Umgebungsbedingungen sowie Wartung und Service am Gerät! Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf. Alle Bedienungsanleitungen finden sie auf unserer Website unter: https://polytron.de/index.php/de/service/bedienungsanleitungen ACHTUNG Das Gerät wird in optischen Übertragungsnetzen eingesetzt und arbeitet mit einer optischen Hochleistungslichtquelle. - Seite 4 Es gelten die allgemeinen Geschäftsbedingungen der Polytron-Vertrieb GmbH. Diese finden Sie auf unserer Website unter: https://polytron.de/index.php/de/unternehmen/agbs Hiermit erklärt Polytron-Vertrieb GmbH, dass die Produkte OT 5 CWDM, OR 5 QT und OR 4 S der Richtlinie 2014/53/EU entsprechen. Die vollständige EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar:...
-
Seite 5: Beschreibung
OR 5 QT und OR 4 S und dient der Verteilung von Satelliten- und terrestrischen Signalen in einem optischen Netzwerk. Der Sender OT 5 CWDM dient dem Empfang von Signalen im Bereich 47 - 2150 MHz und deren Bereitstellung als optisches Signal im Bereich von 1510-1570nm, welches in ein optisches Verteilnetzwerk eingespeist werden kann. -
Seite 6: Optischer Transmitter Ot 5 Cwdm

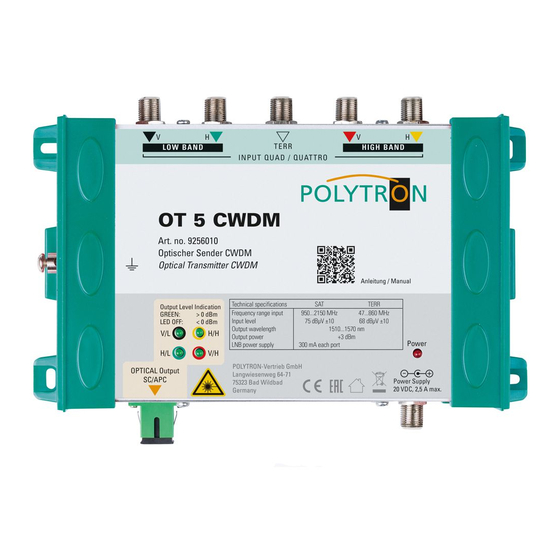

4. Optischer Transmitter OT 5 CWDM Der optische Transmitter OT 5 CWDM dient dem Empfang von 4 SAT-Eingangssignalen und terrestrischen Signalen und deren Umsetzung in ein optisches Signal. Es können Quattro- oder Quad-LNBs angeschlossen werden. Features 13/18 V, 0/22 kHz Schaltspannung ... -
Seite 7: Technische Daten Ot 5 Cwdm
4.4 Technische Daten OT 5 CWDM OT 5 CWDM 9256010 Artikel-Nr. Eingänge 4 SAT, 1 TERR 47 … 860 MHz TERR Frequenzbereich 950 … 2150 MHz F-Buchse Konnektor TERR 75 dBµV ±10 Eingangspegel 68 dBµV ±10 ≥12 dB TERR Rückflussdämpfung ≥10 dB... -
Seite 8: Optische Empfänger Or 5 Qt, Or 4 S
5. Optischer Receiver OR 5 QT, OR 4 S Die optischen Receiver OR 5 QT und OR 4 S dienen der Rückumsetzung des optischen Signals in die SAT- und das terrestrische Signal im HF-Bereich. Der OR 5 QT stellt diese Signale an vier Ausgängen mit festen SAT-Polarisationsebenen und einen terrestrischen Ausgang zur Verfügung. -
Seite 9: Status Leds Or 5Qt, Or 4 S
OR 4 S 1 Netzteilanschluss 2 Opt. Eingang SC/APC 3 Status LED opt. Eingang 4 Erdungsklemme 5 Receiver-Ausgänge 1 - 4 6 Status LED Stromversorgung 5.3 Status-LEDs OR 5 QT, OR 4 S Eingangs-Pegel Anzeige Anzeige Netzteilanschluss LED-Status Power -7 … + 3 dBm opt. Eingangsleistung Grün -15 …... - Seite 20 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de Email info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
