GEBRAUCHSANWEISUNG FÜR DEN CS-09 REGLER

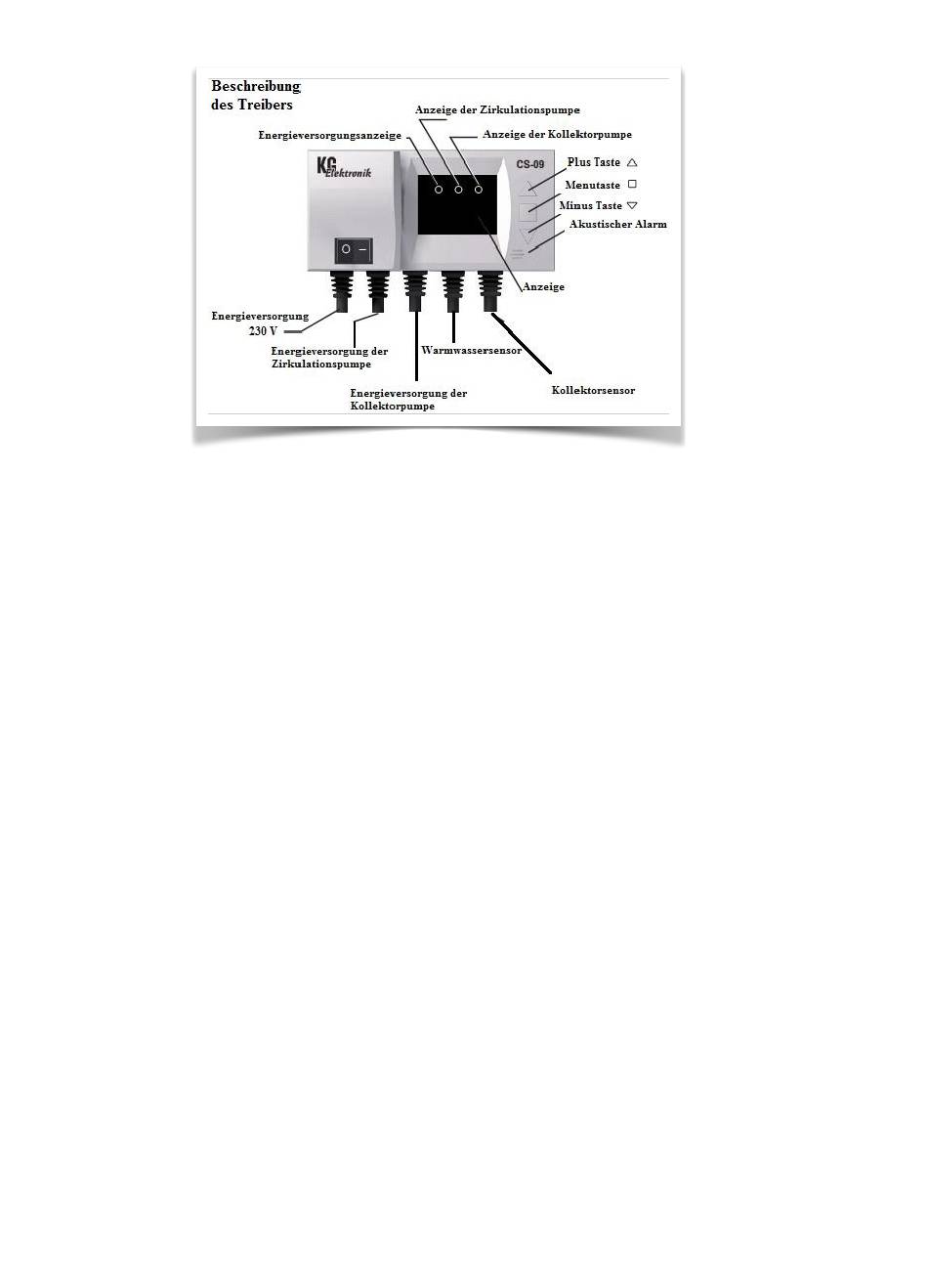

Funktionsprinzip
Der CS-09 Regler ist für die Steuerung von Solarkollektor und der Zirkulationspumpe gedacht. Die Kollektorpumpe funktioniert nach
dem Prinzip der Temperaturunterschiede. Die Inbetriebnahme der Pumpe erfolgt im Moment, wenn die Temperatur des Kollektors die
Temperatur des Speichers um die vom Benutzer bestimmte Hysterese überschreitet. Die Abschaltung der Kollektorpumpe hängt von der
festgelegten Hysterese ab. Die Hysterese der Abschaltung ist immer 10°C niedriger als die Hysterese der Inbetriebnahme. Wenn man die
Hysterese der Inbetriebnahme auf 20°C stellt, so wird die Hysterese der Abschaltung automatisch auf 10°C festgelegt. Sollte man die
Hysterese auf 10°C festlegen, dann wird die Pumpe so lange arbeiten, bis sich die Temperaturen des Kollektors und des Speichers
ausgleichen, oder bis die eingestellte Temperatur des Speichers erreicht wird. Die Zirkulationspumpe wird eingeschaltet, wenn die
Temperatur des Speichers die vom Benutzer eingestellte Temperatur der Inbetriebnahme der Zirkulationspumpe überschreitet, und
arbeitet so lange, bis die Temperatur des Speichers unter die festgelegte Temperatur fällt.
Inbetriebnahme für den Dauerbetrieb
Das gleichzeitige drücken der Tasten □ und ▲bewirkt die Inbetriebnahme der Zirkulationspumpe für den Dauerbetrieb. Die Pumpe wird
so lange arbeiten, bis der Benutzer sie manuell Abschaltet, indem er wieder die Tasten □ und ▲ drückt.
Das gleichzeitige drücken der Tasten □ und ▼ bewirkt die Inbetriebnahme der Kollektorpumpe für den Dauerbetrieb. Die Pumpe wird so
lange arbeiten, bis der Benutzer sie manuell Abschaltet, indem er wieder die Tasten □ und▼drückt.
Man kann die Temperatur des Speichers prüfen, indem man die Taste ▼ drückt. Nach wenigen Sekunden wird der Treiber wieder die
Temperatur des Kollektors anzeigen.
Bedienung der Steuerung
Die Temperatur der Kollektor- und Zirkulationspumpe und der Hysterese modifiziert man, indem man die Menütaste □ drückt – auf der
Anzeige sollte eine blinkende Buchstabe erscheinen (C, U oder H). In diesem Moment kann man die verlangten Temperaturen mit den
▼▲ Tasten modifizieren. Nach wenigen Sekunden schaltet der Treiber automatisch in den Arbeitsmodus um, und zeigt die aktuelle
Temperatur des Kollektors an.
Hysterese
Mit dieser Funktion kann man den Temperaturunterschied (des Kollektors und Wärmespeichers) einstellen, bei dem sich die Pumpe
einschalten wird. Dadurch wird das ständige ein- und ausschalten der Kollektorpumpe vermieden.
Funktionen der Steuerung
U – maximale Temperatur des Speichers
