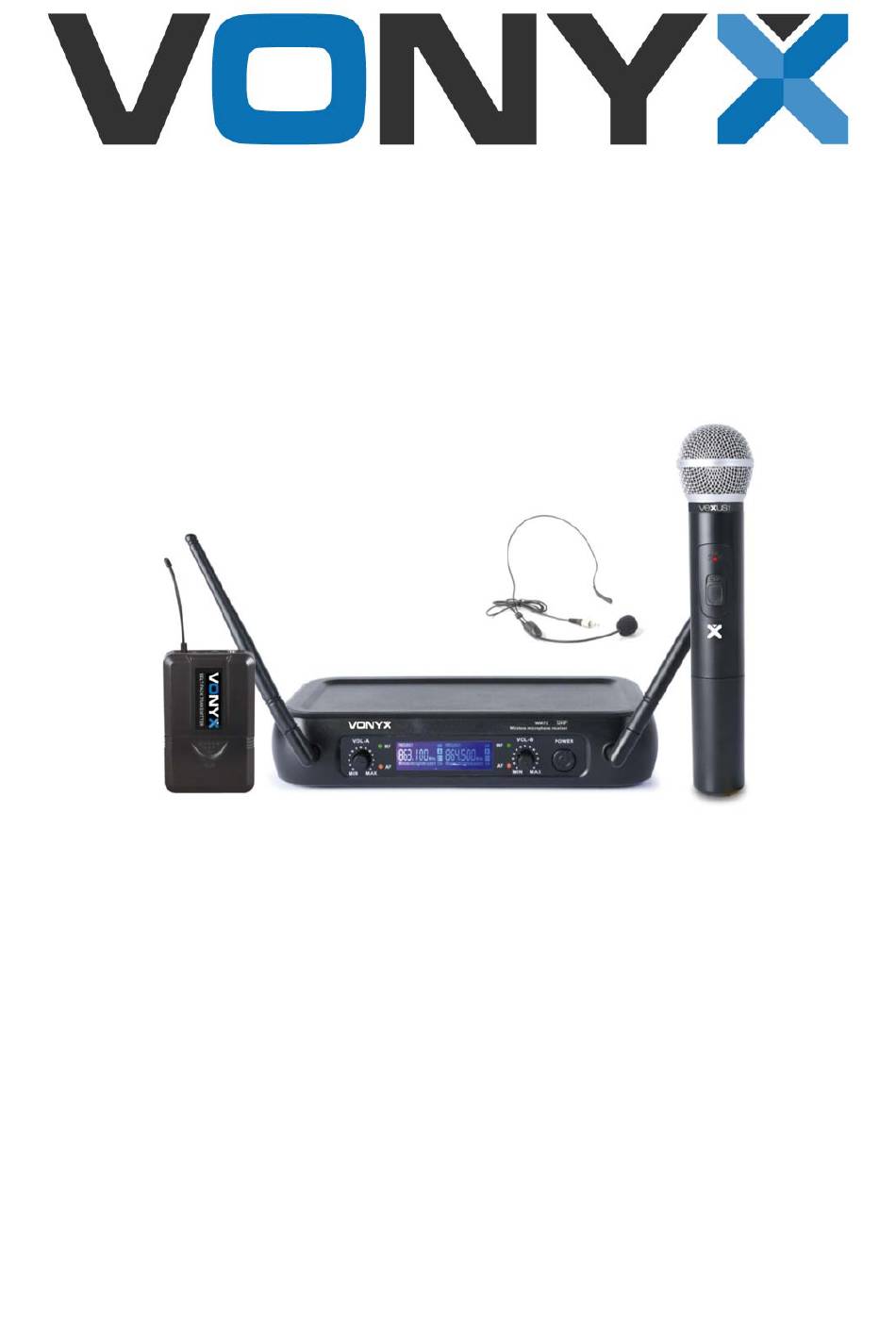

- Seite 1 WM73C Mic. UHF 2ch Combi with display WM73 Mic. UHF 2ch Handheld with display WM73H Mic. UHF 2ch Headset with display Ref. nr.: 179.203 / 179.206 / 179.209 INSTRUCTION MANUAL GEBRUIKSAANWIJZING GEBRAUCHSANLEITUNG MANUAL DE INSTRUCCIONES NOTICE D’UTILISATION V1.4...
- Seite 2 This would also invalid your warranty. The warranty is not applicable in case of accidents or damages caused by inappropriate use or disrespect of the warnings contained in this manual. Vonyx cannot be held responsible for personal injuries caused by a disrespect of the safety recommendations and warnings. This is also applicable to all damages in...
- Seite 3 FRONT- AND BACKSIDE 179.203 WM73C UHF 2ch Combi with display 179.206 WM73 UHF 2ch Handheld microphones with display 179.209 WM73H UHF 2ch Headset with display 1. Power switch to switch ON/OFF the system 2. Volume channel A 3. Volume channel B 4.
-
Seite 4: System Connections
BODYPACK TRANSMITTER (OPTIONAL) 1. Power ON/OFF and Audio mute switch. 2. Antenna 3. Microphone input Jack: it is suitable for lavalier tie-clip or headset system. 4. Low battery indicator (Red light glows when the power is low and change the battery) 5. -
Seite 5: Operation
2. Antenna: Keep the position of antenna at a 45° angle from vertical. Shown as below. 3. Audio connection: Connect the audio cable from the audio output on the receiver to the input on your amplifier equipment. OPERATION Turn the receiver's volume to a minimum and turn on the microphone receiver. If the RF LED light up directly, it means the receiver has interference from other signals or noise. -
Seite 6: Troubleshooting
Reposition receiver and perform walk- transmitter is moved around when sound is lost through test again. If audio dropouts performing area. persist, mark “dead” spots and avoid them during performance. TECHNICAL SPECIFICATION WM73C WM73 WM73H Ref.nr: 179.203 179.206 179.209 Frequency range 863.100-864.500 MHz... - Seite 7 Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor...
-
Seite 8: Voor- En Achterpaneel
VOOR- EN ACHTERPANEEL 179.203 WM73C UHF 2 kanalen combi met display 179.206 WM73 UHF 2 kanalen handmicrofoons met display 179.209 WM73H UHF 2 kanalen koptelefoon met display 1. Aan/Uit schakelaar 2. Volumeregelaar kanaal A 3. Volumeregelaar kanaal B 4. LCD display, geeft frequentie, kanaal, RF signaal, audio signaal en antenne status weer. -
Seite 9: Systeem Aansluiten
BODYPACK TRANSMITTER (OPTIONEEL) 1. Aan/Uit en audio mute schakelaar. 2. Antenne 3. Microfoon ingang, geschikt voor zowel dasspeld- of hoofdmicrofoon. 4. Batterij indicator (Rood licht betekend lage batterij spanning en vervang de batterij). 5. Gain instelbare volumeregelaar 6. Keuzeschakelaar voor gebruik van dasspeld of hoofdmicrofoon systeem. - Seite 10 2. Antenne: Zorg ervoor dat de twee antennes onder een hoek van 45° worden gepositioneerd, zoals onderstaand voorbeeld. 3. Audio aansluiting: Sluit de audiokabel aan op de uitgang van de ontvanger en op de ingang van uw geluidsmengpaneel. BEDIENING Draai het volume van de ontvanger naar een minimum en schakel de microfoonontvanger in. Indien de RF LED direct zal oplichten, duidt dit op een interferentie van andere signalen of ruis.
-
Seite 11: Technische Specificatie
Herpositioneren de ontvanger en het de zender door gebied verplaatst. uit bij geen geluid. opnieuw uitvoeren van een looptest. Markeer de “dode” plekken en vermijd deze gebieden tijdens de uitvoering. TECHNISCHE SPECIFICATIE WM73C WM73 WM73H Ref.nr: 179.203 179.206 179.209 Frequentie band 863.100-864.500 MHz... - Seite 12 Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für...
-
Seite 13: Vorder- Und Rückseite
VORDER- UND RÜCKSEITE 179.203 WM73C UHF 2 Kanal Combi 179.206 WM73 UHF 2 Kanal Hand-Funkmikrofone 179.209 WM73H UHF 2 kanal Headset mit display 1. Ein/Aus Schalter 2. Lautstärkeregler Kanal A 3. Lautstärkeregler Kanal B 4. LCD Schirm Display zeigt Frequenz, Kanal, RF-Signal, Audio-Signal und Antenne-Status an. - Seite 14 BODYPACK TRANSMITTER (FAKULTATIV) 1. Ein/Aus Schalter und Tonstummschaltung 2. Antennen 3. Eingangsbuchse: geeignet für Lavalier Mikrofone / Headset Mikrofon Systeme. 4. Batterieanzeige (Rotes leuchtet, wenn die Energie niedrig ist und die Batterie wechseln). 5. Einstellen der Lautstärke: Stellen Sie die Sender- Audioeingangsverstärkung.
-
Seite 15: Bedienung
2. Antenne: Halten der Antennenposition in einem 45 ° Winkel von der Vertikalen. Wie unten gezeigt. 3. Audio-Anschluss: Schließen Sie das Audiokabel von den Audioausgang des Receivers mit dem Eingang des Verstärkers Ausrüstung. BEDIENUNG Drehen Sie die Lautstärke des Empfängers auf ein Minimum und schalten Sie den Mikrofonempfänger ein. Wenn die RF-LED direkt aufleuchtet, deutet dies auf eine Störung von anderen Signalen oder Rauschen. -
Seite 16: Fehlersuche
Positionieren Sie den Empfänger ab und Sender durch das Gebiet bewegt. leuchtet Wenn Tonausfall. führen Sie es einen Lauftest Markieren Sie die "tote" Punkte und bei der Ausführung dieser Bereiche zu vermeiden. TECHNISCHE DATEN WM73C WM73 WM73H Ref.nr: 179.203 179.206 179.209 Betriebsfrequenz 863.100-864.500 MHz... - Seite 17 Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones...
- Seite 18 PANEL FRONTAL Y TRASERO 179.203 WM73C UHF de 2 canales con pantalla Combi 179.206 WM73 UHF de 2 canales micrófonos de mano con pantalla 179.209 WM73H 2 canales UHF con auriculares con pantalla 1. Interruptor de Encendido / Apagado del sistema 2.
- Seite 19 TRANSMISOR DE BOLSILLO Power ON/OFF y conmutador de audio. Antena: Transmite la señal de RF del transmisor. Entrada jack de audio Indicador de batería baja: La luz roja se enciende cuando la batería es baja. Ajuste del volumen: Ajuste la ganancia de entrada de audio del transmisor.
- Seite 20 2. Antena: Mantenga la posición de la antena en un ángulo de 45 ° respecto a la vertical. Se muestra a continuación.. 3. Conexión de audio: Conecte el cable de audio de la salida del receptor a la entrada de su equipo amplificador FUNCIONAMIENTO Ponga el volume del receptor al minimo y encienda el receptor de microfono.
-
Seite 21: Solucion De Problemas
Si las pérdidas de alrededor de la zona de ejecución. sonido persisten, marque los puntos "muertos" y evitelos durante la actuación. ESPECIFICACIONES TECNICAS WM73C WM73 WM73H Ref.nr: 179.203 179.206 179.209 Rango de frecuencia 863.100-864.500 MHz... - Seite 22 Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños...
- Seite 23 FACE AVANT ET FACE ARRIERE 179.203 WM73C Système UHF 2 canaux avec affichage 179.206 WM73 Microphone main UHF 2 canaux avec affichage 179.209 WM73H UHF 2ch Casque avec écran 1. Interrupteur Power ON/OFF pour allumer le système 2. Volume canal A 3.
- Seite 24 EMETTEUR DE POCHE (OPTIONNEL) 1. Interrupteur Power ON/OFF et interrupteur Audio mute. 2. Antenne 3. Entrée micro : pour micro serre-tête et micro cravate. 4. Témoin de batterie faible : Brille en rouge lorsque la puissance est faible et qu’il faut remplacer la batterie 5.
- Seite 25 2. Antenne : Placez l’antenne à 45° de la verticale, voir schéma ci-dessous. 3. Branchements audio : reliez le cordon audio de la sortie audio du récepteur à l’entrée sur votre amplificateur. FONCTIONNEMENT Tournez le volume du récepteur sur le minium et allumez le récepteur micro. Si la LED RF brille immédiatement, le récepteur perçoit des interférences venant d'autres signaux ou bruits.
-
Seite 26: Caracteristiques Techniques
Repositionnez le récepteur et faites des l'émetteur est déplacé dans la cas de perte de signal tests. Si les interférences audio zone d'utilisation persistent, repérez les “endroits morts“ et évitez-les pendant le fonctionnement. CARACTERISTIQUES TECHNIQUES WM73C WM73 WM73H Référence 179.203 179.206 179.209 Bande passante 863.100-864.500 MHz... - Seite 27 The Netherlands Phone: +31(0)85-1053155 Product number: 179.203; 179.206; 179.209 Product Description: WM73C micro UHF 2ch Combi Display WM73 micro UHF 2ch Handheld Display WM73H micro UHF 2ch Headset with display Trade Name: VONYX I hereby declare that the product meets the requirements stated in Directives: ...
- Seite 28 Specifications and design are subject to change without prior notice. www.tronios.com Copyright © 2017 by TRONIOS the Netherlands...
