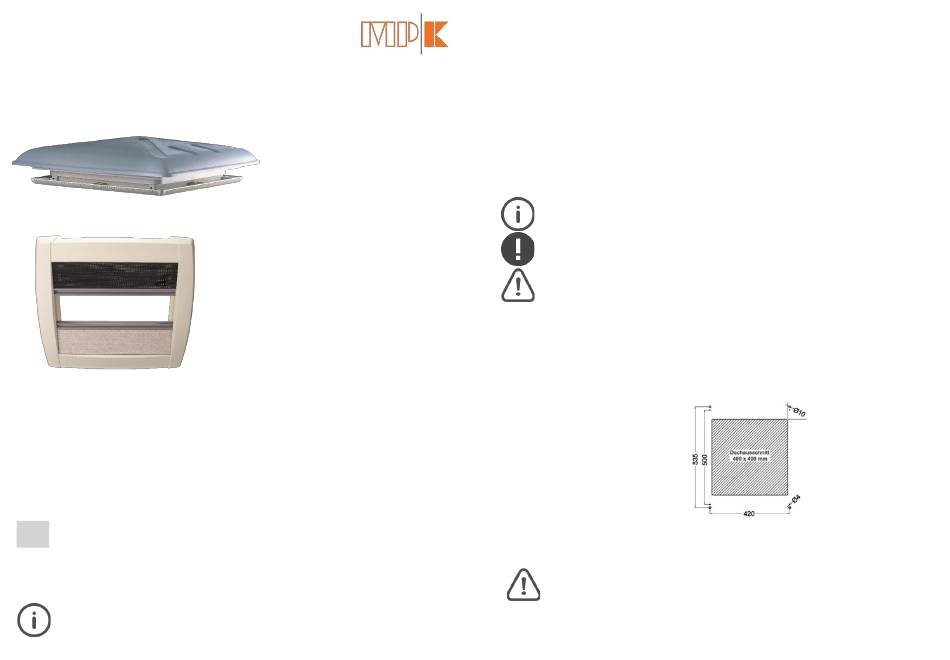

mpk 46P Einbau- Und Bedienungsanleitung

Dachhaube mit Plisseerahmen
zum Einbau in Wohnwagen und Wohnmobile
Modell 46P / 4600P
DE Einbau- und Bedienungsanleitung
Lesen Sie die Anleitung vor der Montage der Dachhaube gründlich durch und
bewahren Sie die Anleitung zum späteren Nachschlagen auf.
Für Schäden oder Verletzungen durch unsachgemäße Montage und/oder Bedienung
übernehmen wir keine Gewährleistungshaf tung.
Wir empf ehlen die Dachhaube in einer autorisierten Fachwerkstatt montieren zu lassen.
1
MPK Metall- und
Plastikverarbeitung GmbH & Co. KG
Friedrich-Ebert-Str. 298-300
D-58566 Kierspe
mpk-kierspe.de
Technische Daten:
Dachausschnitt 400 x 400 mm
Dachdicke 24-56 bzw. 42-70 mm
Eckradius
Haubenmaß 560 x 560 mm
Höhe über Dach
Dauerlüftung 150 / 30 cm²
Gewicht
Innenrahmen 565 x 530 x 35 mm
Material Oberrahmen Polypropylen
Material Haube Polypropylen
Tempolimit 130 km/h
Zulassung ECE R43 -019649
Lieferumfang
1x Dachhaube mit Oberrahmen
1x Plisseerahmen
1x Befestigungsteile-Set (je 4 St. Eck-/Seitenklammer und Kunststoffschrauben)
Für die Montage zusätzlich erforderlich:
1x Dauerelastisches Dichtmittel, z. Bsp. Dekalin Dekaseal 8936 oder Sika Sikaflex 252i
8x Linsenblechschraube 3,5mm / Länge je nach Dachdicke
(Schraube sollte sich ca. 10mm in den Schraubkanal des Oberrahmens eindrehen lassen)
Bei massiver Holzeinlage in der Decke:
4x Linsenblechschraube 3,5mm / Länge max. 10mm
Erklärung der Symbole
HINWEIS
Besonders wichtige Informationen.
ACHTUNG!
23 mm
Nichtbeachtung kann zu Materialschäden führen.
92 mm
WARNUNG!
Sicherheitshinweis: Ernsthafte Verletzungsgefahr.
3,0 kg
Sicherheits- und Einbauhinweise
•
Prüfen Sie vor der Montage die Dachstärke Ihres Fahrzeugs.
•
Die Montage ist nur an planen Innen- & Außenflächen möglich.
•
Wählen Sie die Einbauposition so, dass keine angrenzenden Bauteile (Dachreling,
Antenne etc.), Leitungen oder Möbelteile beschädigt oder in ihrer Funktion gestört
werden.
•
Die Dachhaube immer mit Ausstellern in Fahrtrichtung montieren (d. h. Griffe jeweils
vorne und hinten)
•
Betreten Sie niemals die Kuppel der Dachhaube!
Fahren Sie nicht mit geöffneter Dachhaube. Vergewissern Sie sich vor Fahrtantritt,
dass die Dachhaube verschlossen und verriegelt ist.
•
Öffnen Sie das Dachfenster nicht bei starkem Wind oder Regen.
•
Schließen Sie das Dachfenster bei Regen und Schneefall.
Lochmaß Plisseerahmen
Stand 01.2021
