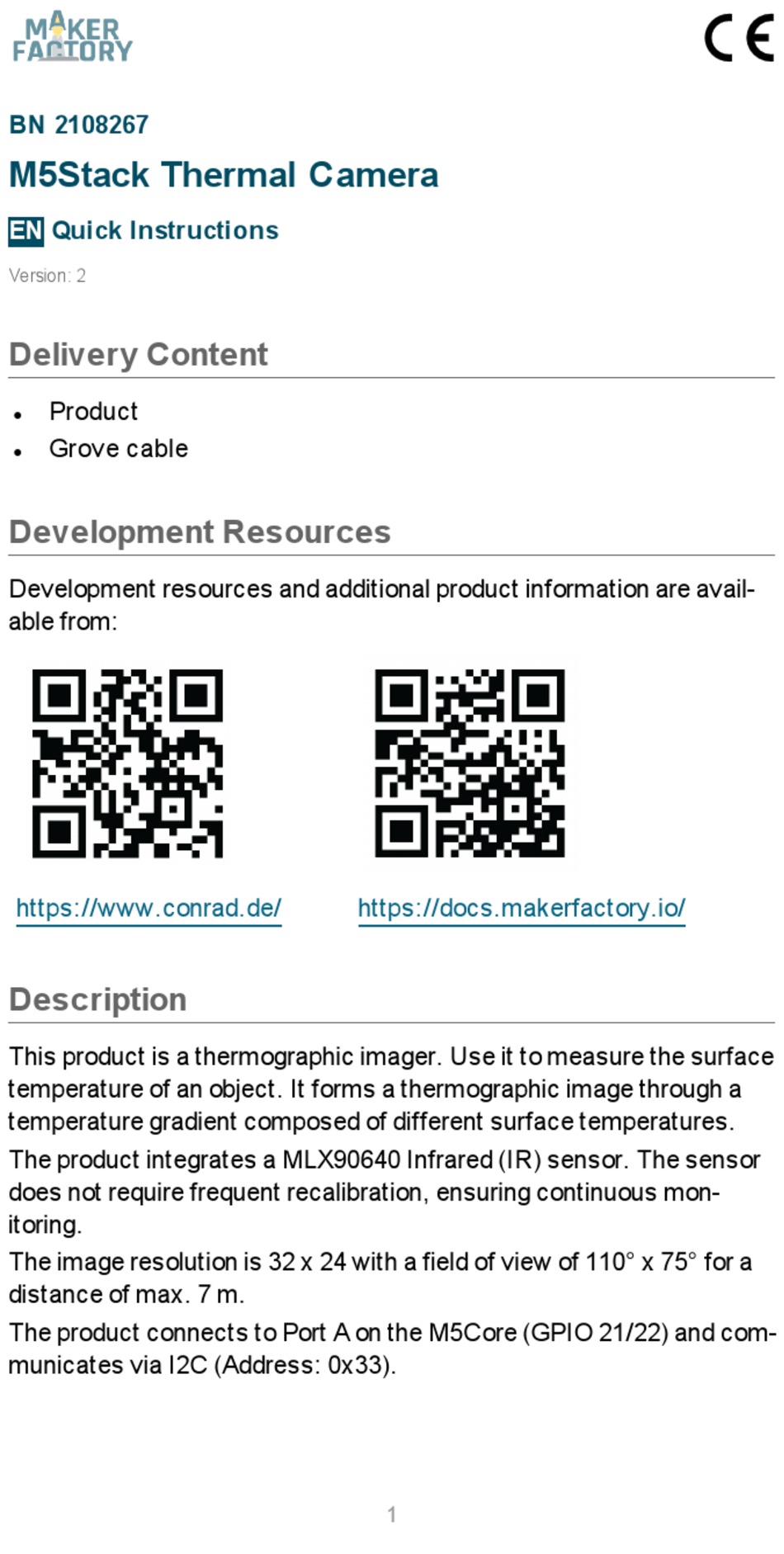

BN 2108267
M5Stack Thermal Camera
EN
Quick Instructions
Version: 2
Delivery Content
Product
l
Grove cable
l
Development Resources
Development resources and additional product information are avail-
able from:
https://www.conrad.de/
Description
This product is a thermographic imager. Use it to measure the surface
temperature of an object. It forms a thermographic image through a
temperature gradient composed of different surface temperatures.
The product integrates a MLX90640 Infrared (IR) sensor. The sensor
does not require frequent recalibration, ensuring continuous mon-
itoring.
The image resolution is 32 x 24 with a field of view of 110° x 75° for a
distance of max. 7 m.
The product connects to Port A on the M5Core (GPIO 21/22) and com-
municates via I2C (Address: 0x33).
https://docs.makerfactory.io/
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Conrad Electronic Maker Factory M5Stack
Inhaltszusammenfassung für Conrad Electronic Maker Factory M5Stack
- Seite 1 BN 2108267 M5Stack Thermal Camera Quick Instructions Version: 2 Delivery Content Product Grove cable Development Resources Development resources and additional product information are avail- able from: https://www.conrad.de/ https://docs.makerfactory.io/ Description This product is a thermographic imager. Use it to measure the surface temperature of an object.
-
Seite 2: Specifications
Features Field of View: 110° x 75° Temperature Measurement Range: -40 to +300 °C Distance Range: max. 7 m Resolution: ±1.5 °C Supports UIFlow (Blockly, Python), Arduino® Two Lego-compatible holes Applications High precision non-contact temperature measurement Movement detection Visual IR thermometers Pinout / Pin Map M5Core GPIO22... -
Seite 3: Legal Notice
You thus fulfill your statutory obligations and contribute to the pro- tection of the environment. Legal Notice This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D- 92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. -
Seite 4: Ressourcen Für Entwickler
BN 2108267 M5Stack Wärmebildkamera Kurzanleitung Version: 2 Lieferumfang Produkt Grove Kabel Ressourcen für Entwickler Ressourcen für Entwickler und zusätzliche Informationen zum Pro- dukt sind verfügbar über: https://www.conrad.de/ https://docs.makerfactory.io/ Beschreibung Das Produkt ist eine Wärmebildkamera. Verwenden Sie es, um die Oberflächentemperatur eines Objekts zu messen. Es bildet ein Wär- mebild durch einen Temperaturgradienten, der sich aus ver- schiedenen Oberflächentemperaturen zusammensetzt. -
Seite 5: Technische Daten
Produktmerkmale Sichtfeld: 110° x 75° Temperaturmessbereich: -40 bis +300 °C Distanzbereich: max. 7 m Auflösung: ±1.5 °C Unterstützt UIFlow (Blockly, Python), Arduino® Zwei Lego kompatible Löcher Anwendungen Hochpräzise berührungslose Temperaturmessung Bewegungserkennung Optische IR-Thermometer Pinout / Pin Map M5Core GPIO22 GPIO21 Produkt Technische Daten Eingangsspannung... - Seite 6 Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz. Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elek- tronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen...
