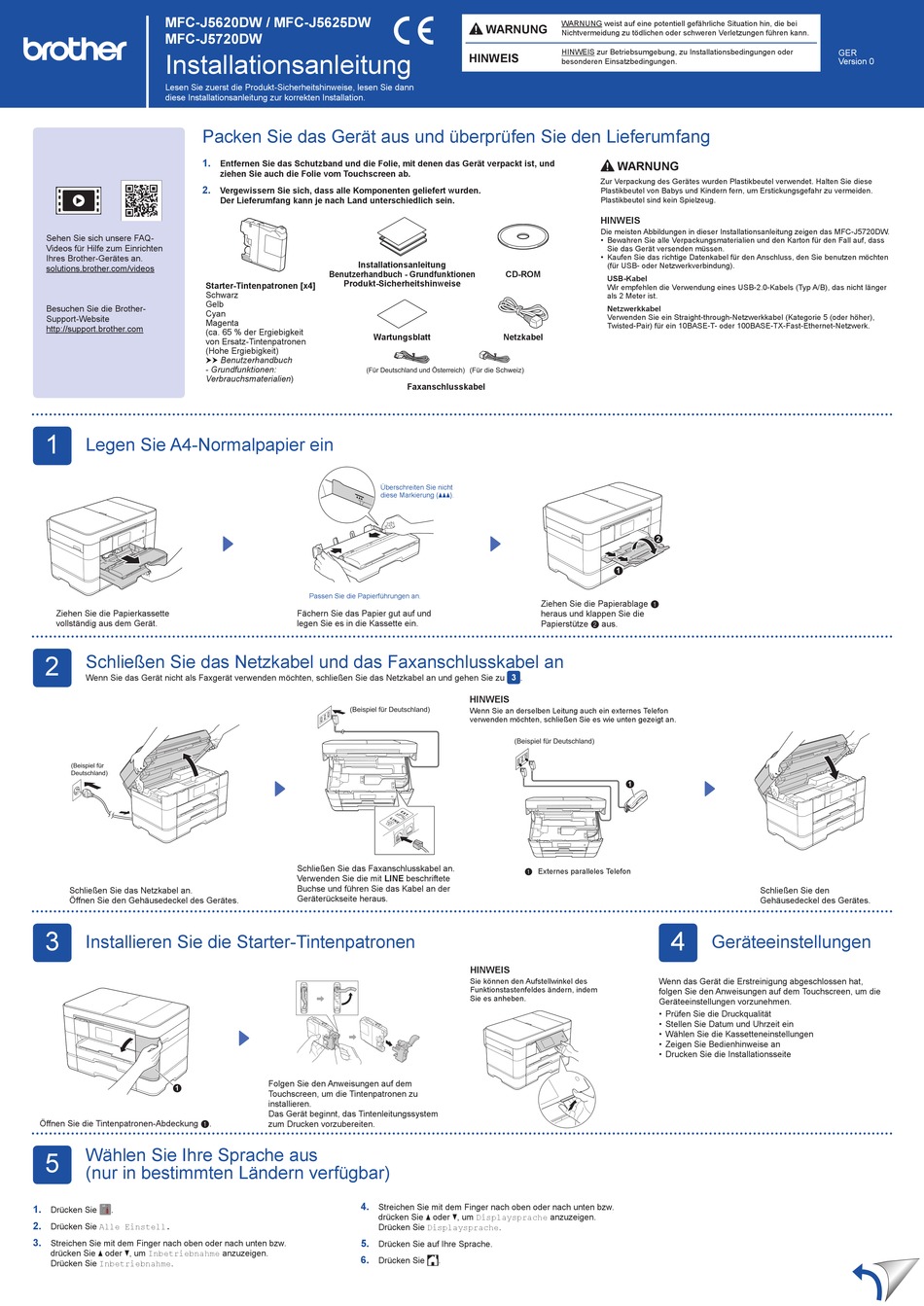

Brother MFC-J5720DW Installationsanleitung

MFC-J5620DW / MFC-J5625DW
MFC-J5720DW
Installationsanleitung
Lesen Sie zuerst die Produkt-Sicherheitshinweise, lesen Sie dann
diese Installationsanleitung zur korrekten Installation.
Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang
1.
2.
Sehen Sie sich unsere FAQ-
Videos für Hilfe zum Einrichten
Ihres Brother-Gerätes an.
solutions.brother.com/videos
Starter-Tintenpatronen [x4]
Schwarz
Gelb
Besuchen Sie die Brother-
Cyan
Support-Website
Magenta
http://support.brother.com
(ca. 65 % der Ergiebigkeit
von Ersatz-Tintenpatronen
(Hohe Ergiebigkeit)
uu Benutzerhandbuch
- Grundfunktionen:
Verbrauchsmaterialien)
1
Legen Sie A4-Normalpapier ein
Ziehen Sie die Papierkassette
vollständig aus dem Gerät.
2
Schließen Sie das Netzkabel und das Faxanschlusskabel an
Wenn Sie das Gerät nicht als Faxgerät verwenden möchten, schließen Sie das Netzkabel an und gehen Sie zu
(Beispiel für
Deutschland)
Schließen Sie das Netzkabel an.
Öffnen Sie den Gehäusedeckel des Gerätes.
3
Installieren Sie die Starter-Tintenpatronen
1
Öffnen Sie die Tintenpatronen-Abdeckung a.
Wählen Sie Ihre Sprache aus
5
(nur in bestimmten Ländern verfügbar)
1.
Drücken Sie .
2.
Drücken Sie Alle Einstell.
3.
Streichen Sie mit dem Finger nach oben oder nach unten bzw.
drücken Sie a oder b, um Inbetriebnahme anzuzeigen.
Drücken Sie Inbetriebnahme.
Entfernen Sie das Schutzband und die Folie, mit denen das Gerät verpackt ist, und
ziehen Sie auch die Folie vom Touchscreen ab.
Vergewissern Sie sich, dass alle Komponenten geliefert wurden.
Der Lieferumfang kann je nach Land unterschiedlich sein.
Installationsanleitung
Benutzerhandbuch - Grundfunktionen
Produkt-Sicherheitshinweise
Wartungsblatt
(Für Deutschland und Österreich) (Für die Schweiz)
Überschreiten Sie nicht
diese Markierung (aaa).
Passen Sie die Papierführungen an.
Fächern Sie das Papier gut auf und
legen Sie es in die Kassette ein.
(Beispiel für Deutschland)
Schließen Sie das Faxanschlusskabel an.
Verwenden Sie die mit LINE beschriftete
Buchse und führen Sie das Kabel an der
Geräterückseite heraus.
Folgen Sie den Anweisungen auf dem
Touchscreen, um die Tintenpatronen zu
installieren.
Das Gerät beginnt, das Tintenleitungssystem
zum Drucken vorzubereiten.
4.
Streichen Sie mit dem Finger nach oben oder nach unten bzw.
drücken Sie a oder b, um Displaysprache anzuzeigen.
Drücken Sie Displaysprache.
5.
Drücken Sie auf Ihre Sprache.
6.
Drücken Sie
WARNUNG weist auf eine potentiell gefährliche Situation hin, die bei
WARNUNG
Nichtvermeidung zu tödlichen oder schweren Verletzungen führen kann.
HINWEIS zur Betriebsumgebung, zu Installationsbedingungen oder
HINWEIS
besonderen Einsatzbedingungen.
CD-ROM
Netzkabel
Faxanschlusskabel
Ziehen Sie die Papierablage a
heraus und klappen Sie die
Papierstütze b aus.
3 .
HINWEIS
Wenn Sie an derselben Leitung auch ein externes Telefon
verwenden möchten, schließen Sie es wie unten gezeigt an.
(Beispiel für Deutschland)
a. Externes paralleles Telefon
HINWEIS
Sie können den Aufstellwinkel des
Funktionstastenfeldes ändern, indem
Sie es anheben.
.
WARNUNG
Zur Verpackung des Gerätes wurden Plastikbeutel verwendet. Halten Sie diese
Plastikbeutel von Babys und Kindern fern, um Erstickungsgefahr zu vermeiden.
Plastikbeutel sind kein Spielzeug.
HINWEIS
Die meisten Abbildungen in dieser Installationsanleitung zeigen das MFC-J5720DW.
• Bewahren Sie alle Verpackungsmaterialien und den Karton für den Fall auf, dass
Sie das Gerät versenden müssen.
• Kaufen Sie das richtige Datenkabel für den Anschluss, den Sie benutzen möchten
(für USB- oder Netzwerkverbindung).
USB-Kabel
Wir empfehlen die Verwendung eines USB-2.0-Kabels (Typ A/B), das nicht länger
als 2 Meter ist.
Netzwerkkabel
Verwenden Sie ein Straight-through-Netzwerkkabel (Kategorie 5 (oder höher),
Twisted-Pair) für ein 10BASE-T- oder 100BASE-TX-Fast-Ethernet-Netzwerk.
2
1
1
Schließen Sie den
Gehäusedeckel des Gerätes.
4
Geräteeinstellungen
Wenn das Gerät die Erstreinigung abgeschlossen hat,
folgen Sie den Anweisungen auf dem Touchscreen, um die
Geräteeinstellungen vorzunehmen.
• Prüfen Sie die Druckqualität
• Stellen Sie Datum und Uhrzeit ein
• Wählen Sie die Kassetteneinstellungen
• Zeigen Sie Bedienhinweise an
• Drucken Sie die Installationsseite
GER
Version 0
