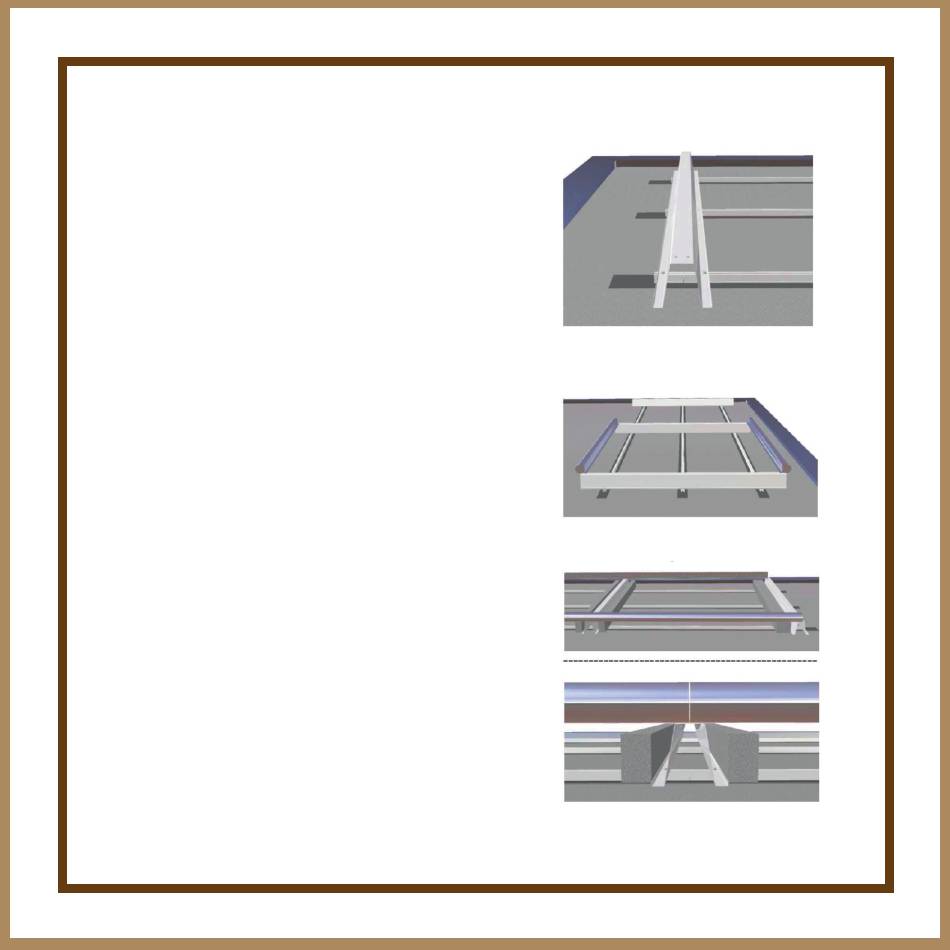

Montieren der Stützkonsolen:
Bei der Montage der Stützkonsolen werden die M8
Sechskantschrauben der Schienenverbinder durch
die vorgesehenen Löcher der Stützkonsole montiert.
Die Unterlegscheibe DIN 9021 und die M8 Muttern
können montiert, aber noch nicht fest angezogen
werden. Die Stützkonsolen werden mittig auf der
Verbindungsstelle der Montageschienen und
Endstücke platziert.
5

Anbringen der Sammler:

Die Sammler werden mit den Schrauben M8x25,
den Unterlegscheiben DIN 125 und den Muttern M8
befestigt. Nachdem alles ausgerichtet ist, werden
die Muttern der Montageschienen und die Schrau-
ben und Muttern der Sammler fest angezogen.
6

Aufbringen der notwendigen Auflast:

Das System wird nun beschwert. Die Gewichte in
Form von z.B. Betonstürzen oder Rasenkantenstein-
en, werden auf den Montageschienen verteilt. Die
notwendige Auflast muss durch eine Berechnung
der Windlast ermittelt werden. Diesen Service über-
nehmen wir gerne für Sie. Bitte nehmen Sie Kontakt
mit uns auf.
(Die Berechnung kann keinen Statiknachweis
eines Statik Büros ersetzen und bietet keinen Anspruch auf
Garantie im Schadensfall.)
