Flachdach VarioPro
Zur windlastoptimierten Befestigung von AKOTEC DF
Kollektoren auf Flachdächern
Lieferumfang Grundset:
-
2 x Stützkonsolen
-
3 x Alu-Montageschiene 2250 mm
-
6 x Schienenverbinder 180 mm
-
6 x Montageschienen - Endstücke
-
8 x Unterlegscheibe DIN 125 A 8,4 A2
-
16 x Sechskantschraube DIN 933 M8x25 A2
-
16
x Mutter M8 DIN 934
-
12 x Unterlegscheibe DIN 9021
-
1
x Bautenschutzmatte
Erweiterungset:
-
1 x Stützkonsolen
-
3 x Alu-Montageschiene 2250 mm
-
3 x Schienenverbinder 180 mm
-
8 x Unterlegscheibe DIN 125 A 8,4 A2
-
10 x Sechskantschraube DIN 933 M8x25 A2
-
10
x Mutter M8 DIN 934
-
6 x Unterlegscheibe DIN 9021
-
1
x Bautenschutzmatte
Technische Daten:
-
das VarioPro Montagesystem ist die Schnittstelle
zwischen der AKOTEC Kollektorserie OEM Vario
XXXX df und dem Flachdach
-

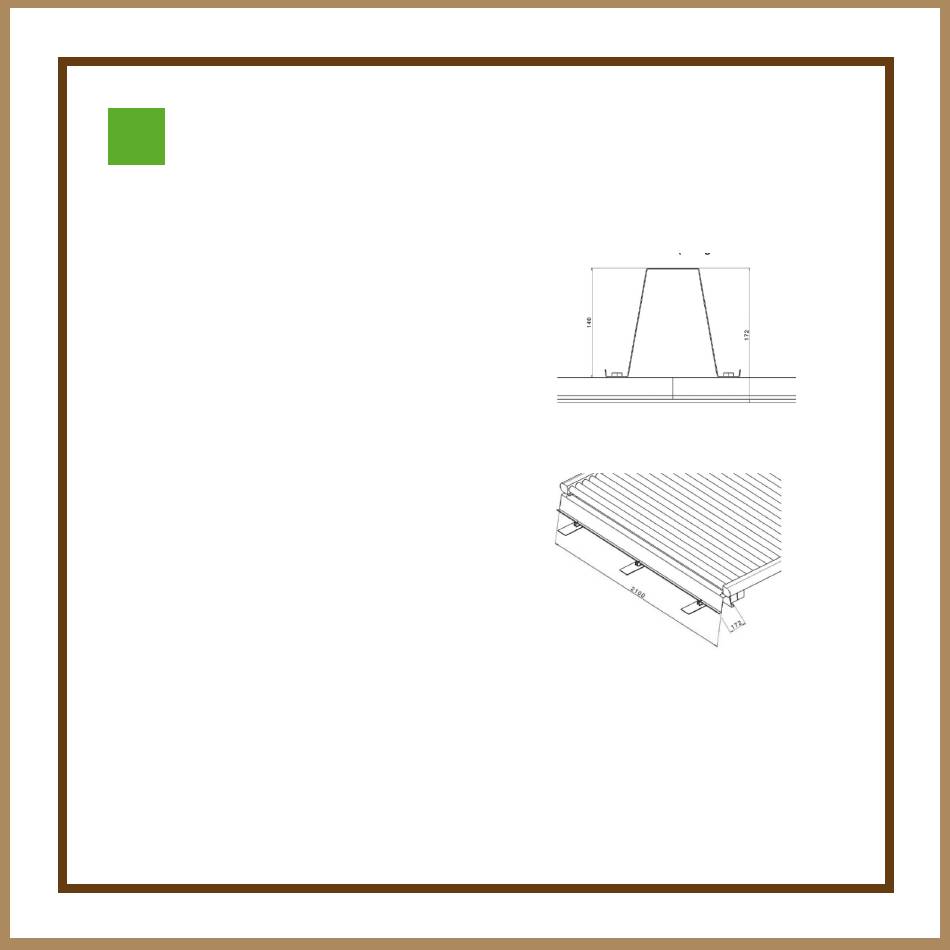

Maße: 2100 x 172 x 140 mm (L x B x H)
-
Gewicht: 2,4 kg/Konsole
-
Gesamtgewicht Unterkonstruktion für einen OEM
Vario 3000 df beträgt: 12 kg
Seite 4
(Art-Nr. 20200)
(bzw. 2,5 kg/m² Bruttokollektorfläche)
NUR DF
