M-Locks Montageanleitung EM2020 / EM2050

Technische Daten, Einbauanleitung

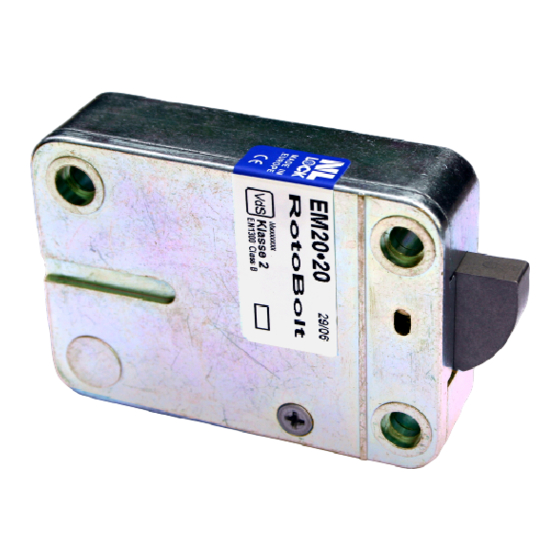

EM2020

MERKMALE

Das Schloss hat die Standartbefestigungsmasse und kann in allen 4 Einbaulagen montiert

werden. Die Elektronik verfügt über einen 6-stelligen Hauptcode der vom Benutzer selbst

umgestellt werden kann. Mit Hilfe des Hauptcodes kann ein unabhängiger Zweitcode

zugeschaltet und wieder gelöscht werden. Nach Eingabe eines gültigen Codes wird die

Blockierung durch die Elektronik für 3 Sekunden aufgehoben und der Riegel des Rotobolt kann

vom Riegelwerk in das Schlossgehäuse geschoben werden. Wird das Riegelwerk wieder

verschlossen, sperrt und sichert das Schloss automatisch.

Optional kann das Schloss mit einem Riegelschalter ausgestattet werden.

RIEGELWERKS ANBINDUNG und SCHLOSSMONTAGE

1 of 3

Wenn das Schloss über die Spinderbohrung montiert

wird, darf die Bohrung maximal 11 mm betragen.

Wird dieses Schloss zusammen mit einem zweiten

Schloss verwendet, muss das Riegelwerk so ausgeführt

sein, dass dieses Schloss zwangsläufig als erstes

Schloss verschließt.

Am Riegelwerksgriff prüfen, ob das Schloss sperrt. Nur

mitgelieferte Befestigungsschrauben verwenden, und mit

flüssigem Sicherungsmaterial sichern.

Anzugsdrehmoment 3,5 – 5 Nm.

ver. 1.0 2010 05 26

Seite 1 M-Locks Montageanleitung EM2020 / EM2050 Technische Daten, Einbauanleitung EM2020 MERKMALE Das Schloss hat die Standartbefestigungsmasse und kann in allen 4 Einbaulagen montiert werden. Die Elektronik verfügt über einen 6-stelligen Hauptcode der vom Benutzer selbst umgestellt werden kann. Mit Hilfe des Hauptcodes kann ein unabhängiger Zweitcode zugeschaltet und wieder gelöscht werden.
Seite 2 Eingabeeinheit entsprechend Montageanleitung montieren. Tastaturstecker in die aussere Steckerposition am Schloss einstecken, und Arretierung prüfen. Zum Lösen den Stecker vorsichtig anheben und herausziehen. Batterie an den Batterieklipp in der Tastatur anschließen. Nur frische 9V ALKALINE Duracell/ Procell oder Energizer Blockbatterien verwenden. Kabel von scharfen Kanten und beweglichen Riegelwerksteilen fernhalten und dauerhaft festlegen.
Seite 3 DATENBLATT Mechanik Öffnung Halbautomatisch (über Riegelwerksgriff) Schliessen Automatisch Blockierung Motor Befestigungsmasse standard Elektronik Stromversorgung 9V ALKALINE Duracell/ Procell oder Energizer battery Software Öffnungscodes 2 (6 stellig) Hauptcode Zweitcode Signal wenn Batterie schwach ist Manipulationssperre Nach 4 Falscheingaben, 5 Minuten Sperre Zertifikate Klasse 2 EN 1300...

Em2050
