ZEITRAUM SIMPLE HI Aufbauanleitung

SIMPLE HI
Aufbauanleitung 02/2021
Werkzeug:
Innensechskantschlüssel SW4 und SW5 (beiliegend), Kreuz-Schlitz Schraubendreher
8x XS Bolzen
8x Verbinder Gehäuse
8x Madenschrauben
1x Senkkopfschraube (M8x50)
24x Confirmat Schrauben
Führen Sie den Aufbau des Bettes auf einer weichen Unterlage(z.B. einer Decke) aus, um Beschädigungen zu vermeiden.

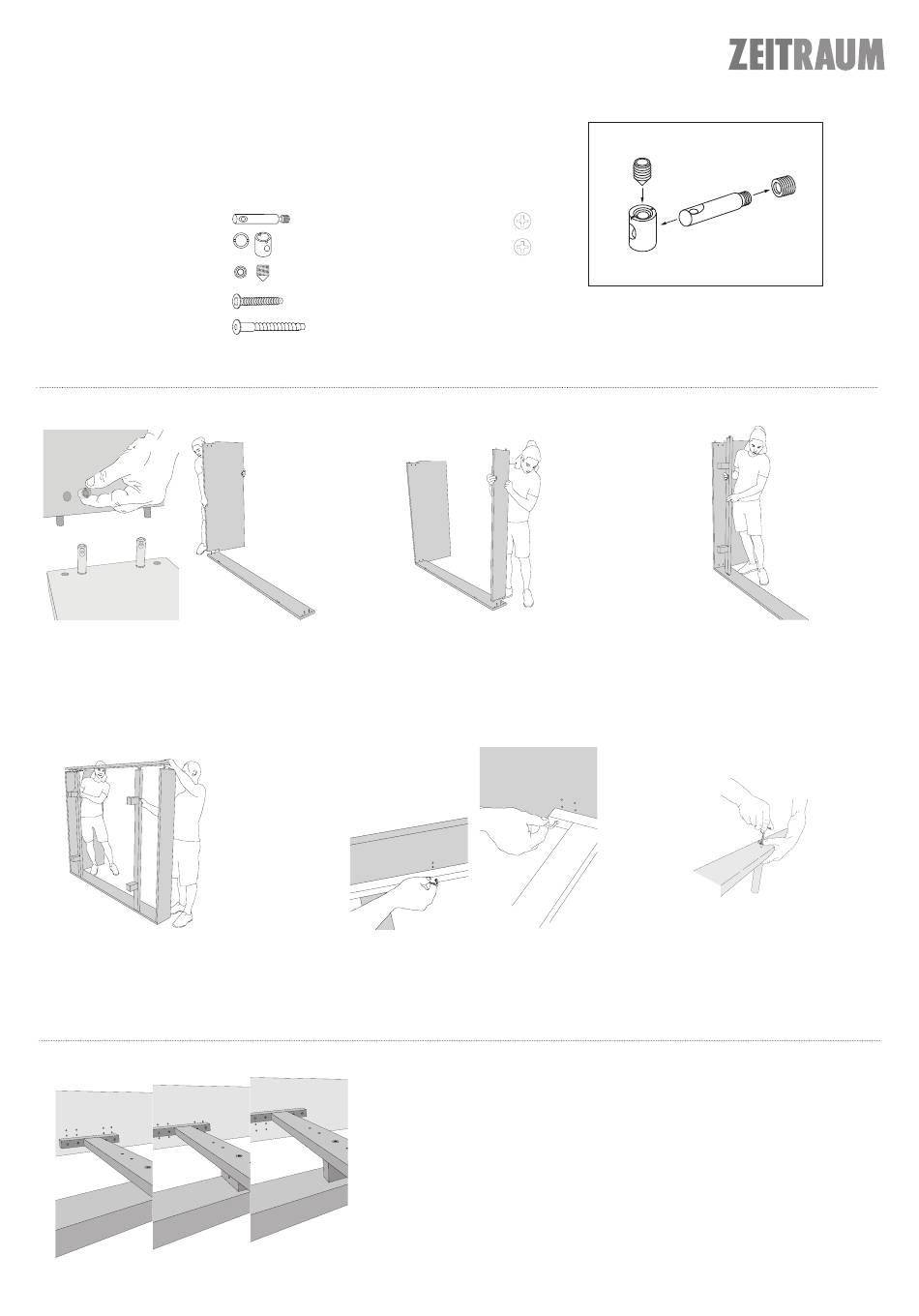

1. Bolzen in die Längsseiten eindrehen und
Verbindergehäuse in Kopf- und Fußteil einste-
cken. Bolzen und Gehäuse richtig ausrichten!
4. Zweite Längsseite aufstecken und mit
Verbindern fixieren.
ZEITRAUM GmbH Äußere Münchner Straße 2
•
2x Senkkopfschrauben (5x60)
2x Senkkopfschrauben (5x80)
1x Mittelfuß, verstellbar
2x Abstandsklötze
2. Kopf- und Fußteil aufstecken und mit
Madenschraube fixieren.
5. Seitliche Halteleisten und Mittelsteg mit
den Confirmatschrauben befestigen.
Ohne Abstandsklotz: Einlegetiefe 14,5 cm
Liegender Abstandsklotz: Einlegetiefe 12,5 cm
Stehender Abstandsklotz: Einlegetiefe 10,5 cm
D-82515 Wolfratshausen Tel + 49 (0) 8171 – 418130
• •
Funktionsvideo:
https://www.youtube.com/watch?v=ioIUTDqtvgE
3. Die Bettfüße auf die beiden Quer-
raversen aufstecken und diese an der
Bettseite montieren.
6. Den Mittelfuß mit der Senkkopfschrau-
be an der Mittelauflageleiste montieren.
Dabei die richtige Länge beachten.
Fax + 49 (0) 8171 – 418141 info@zeitraum-moebel.de
• •
www.zeitraum-moebel.de
•
