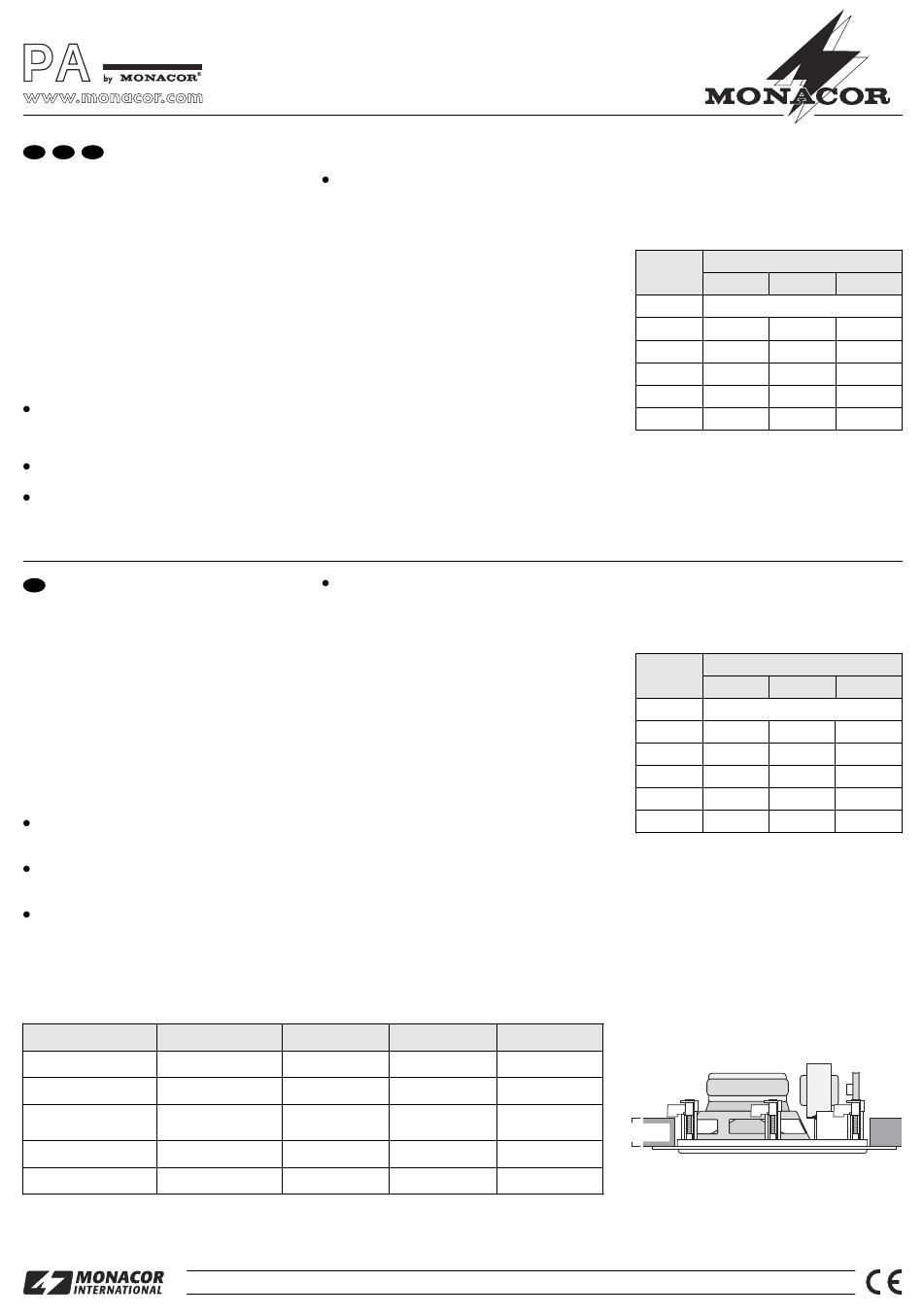

Haut-parleur Hi-Fi Public
F
B
CH
Adress de plafond/mur
1 Possibilités d'utilisation
Ce haut-parleur Public Adress est spécialement conçu
pour une installation dans des systèmes de sonorisa-
tion Public Adress fonctionnant en ligne 100 V. Il peut
être installé dans des plafonds ou murs d'une épais-
seur de 6 à 37 mm. Grâce au système 2 voies (haut-
parleur large bande plus haut-parleur d'aigu à dôme),
on obtient une très bonne reproduction sonore.
2 Conseils d'utilisation et de sécurité
Le haut-parleur répond à la norme européenne
89/336/CEE relative à la compatibilité électroma-
gnétique et à la norme 73/23/CEE portant sur les ap-
pareils à basse tension.
Le haut-parleur n'est conçu que pour une utilisation
en intérieur. Protégez-le de l'humidité et de la cha-
leur (plage de température de fonctionnement auto-
risée 0 – 40 °C).
Pour le nettoyer, utilisez un chiffon sec et doux, en
aucun cas de produits chimiques ou d'eau.
Nous déclinons toute responsabilité en cas de dom-
mages matériels ou corporels résultants si le haut-
parleur est utilisé dans un but autre que celui pour
lequel il a été conçu, s'il n'est pas correctement
Altoparlante PA hi-fi
I
da parete o soffitto
1 Possibilità d'impiego
Questo altoparlante PA è stato realizzato per l'impiego
in impianti PA con uscita audio 100 V. Può essere
montato in soffitti o pareti con spessore fra 6 e 37 mm.
Grazie alla versione a 2 vie (altoparlante a larga banda
più tweeter a cupola), si ottiene una riproduzione par-
ticolarmente buona del suono.
2 Avvertenze di sicurezza
L'altoparlante è conforme alle direttive 89/336/CEE
sulla compatibilità elettromagnetica e 73/23/CEE per
apparecchi a bassa tensione.
L'altoparlante è previsto solo per l'uso all'interno di
locali. Proteggerlo dall'umidità e dal calore (tempe-
ratura d'impiego ammessa fra 0 e 40 °C).
Per la pulizia usare solo un panno morbido, asciutto;
non impiegare in nessun caso prodotti chimici o ac-
qua.
Nel caso di uso improprio, di collegamenti sbagliati
o sovraccarico non si assume nessuna responsabi-
lità per eventuali danni consequenziali a cose o per-
sone e non si assume nessuna garanzia per l'alto-
parlante.
Caractéristiques techniques
Dati tecnici
Bande passante
Banda passante
Puissance nominale
Potenza nominale
Ouverture de montage
Apertura di montaggio
Profondeur de montage
Profondità di montaggio
Dimensions
Dimensioni
Poids
Peso
®
Copyright
ESP-17/WS
ESP-22/WS
ESP-32/WS
branché, s'il y a surcharge ; en outre, la garantie de-
viendrait caduque.
Lorsque le haut-parleur est définitivement retiré du
circuit de distribution, vous devez le déposer dans
une usine de recyclage adaptée pour contribuer à
son élimination non polluante.
3 Montage
1) Découpez dans le plafond ou le mur un trou de di-
mensions adéquates (voir les caractéristiques
techniques).
2) Effectuez le branchement électrique (voir chap. 4).
3) Pour le montage, retirez la grille de protection à
l'aide du crochet livré.
4) Placez le haut-parleur dans le plafond ou le mur,
fixez le boîtier à l'aide des six vis de montage. Re-
placez la grille.
4 Branchement électrique
B
Attention : Pendant le fonctionnement, une
tension de contact dangereux jusqu'à 100 V
est présente au câble de connexion.
Seul un personnel qualifié peut effectuer les
branchements. Isolez impérativement les con-
ducteurs inutilisés du câble de branchement.
Veillez à adapter la puissance correctement.
Une puissance erronée conduit à la destruc-
tion de l'amplificateur Public Adress !
Se si desidera eliminare l'altoparlante definitiva-
mente, consegnarlo per lo smaltimento ad un'istitu-
zione locale per il riciclaggio.
3 Montaggio
1) Praticare l'apertura necessaria nella parete o nel
soffitto (vedi dati tecnici).
2) Eseguire il collegamento elettrico (cap. 4).
3) Per il montaggio staccare la griglia di protezione
con l'aiuto del gancio in dotazione.
4) Inserire l'altoparlante nel soffitto o nella parete e fis-
sare il contenitore stringendo le sei viti di montag-
gio. Rimettere la griglia di protezione.
4 Collegamento elettrico
B
Attenzione: Durante il funzionamento, al cavo
di collegamento è presente una tensione peri-
colosa al contatto fino a 100 V.
L'installazione deve essere fatta solo da perso-
nale specializzato. Isolare assolutamente i con-
duttori non utilizzati al cavo di collegamento.
Rispettare il corretto adattamento alla potenza
per non rischiare di distruggere l'amplificatore
PA!
1) Se l'impianto PA è acceso occorre dapprima spe-
gnerlo completamente!
ESP-17/WS
55 – 20 000 Hz
15/7,5/4/2/1 W
20/15/10/5/2,5 W
RMS
270 x 185 mm
85 mm
300 x 214 x 90 mm
306 x 220 x 100 mm
1,9 kg
D'après les données du constructeur.
©
by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved.
Best.-Nr. 16.1660
Best.-Nr. 16.1670
Best.-Nr. 16.1680
ESP-22/WS
ESP-32/WS
50 – 20 000 Hz
40 – 20 000 Hz
30/15/7,5/4/2 W
RMS
RMS
275 x 190 mm
330 x 225 mm
95 mm
95 mm
358 x 256 x 100 mm
2,6 kg
3,1 kg
Dati forniti dal produttore.
1) Si l'installation Public Adress est allumée, veillez à
la débrancher totalement !
2) Reliez le haut-parleur via l'entrée transformateur :
reliez le conducteur noir et un des autres conduc-
teurs de couleur qui correspond à la puissance no-
minale souhaitée par le haut-parleur, à la sortie de
l'amplificateur Public Adress.
Puissance nominale
Couleur
conducteur
ESP-17/WS
ESP-22/WS ESP-32/WS
noir
branchement commun
vert
1 W
2,5 W
jaune
2 W
5 W
orange
4 W
10 W
rouge
7,5 W
15 W
marron
15 W
20 W
3) Si vous branchez plusieurs haut-parleurs, veillez à
ce qu'ils aient tous la même polarité (conducteur
noir = pôle moins) et veillez à éviter toute surcharge
sur l'amplificateur Public Adress.
Caractéristiques techniques.
2) Collegare l'altoparlante tramite l'ingresso del tras-
formatore: collegare il conduttore nero più un altro
conduttore colorato che corrisponda alla potenza
nominale desiderata dell'altoparlante con l'uscita
dell'amplificatore PA.
Potenza nominale
Colore
conduttore
ESP-17/WS
ESP-22/WS ESP-32/WS
nero
collegamento comune
verde
1 W
2,5 W
giallo
2 W
5 W
arancio
4 W
10 W
rosso
7,5 W
15 W
marron
15 W
20 W
3) Nel caso di collegamento di più altoparlanti fare at-
tenzione all'identica polarità degli altoparlanti (con-
duttore nero = negativo) e di non sovraccaricare
l'amplificatore PA.
Con riserva di modifiche tecniche.
min. 6mm
max. 37mm
A-0195.99.01.01.2004
®
2 W
4 W
7,5 W
15 W
30 W
2 W
4 W
7,5 W
15 W
30 W
