03. INSTALLATION
Im Installationsprozess wird davon ausgegangen, daß das Tor bereits die End Kurs
Bleche installiert sind. Weitere Informationen finden Sie im Handbuch des Motors.
01 • Führen Sie die Anschlüsse aller Zubehör Geräte wie im Schaltplan angegeben (Seite 17).
02 • Schliessen Sie die Steuerung an eine 230V Stromversorgung an (Klemmen 3 und 4 - CN1).
03 • Überprüfen Sie ob die Bewegung des Tores die gleiche ist, wie die auf dem Display
angezeigt wird:
SCHLIESSEN ÖFFNEN
04 • Überprüfen der End Kurse, so dass die LED FC ausgeht beim schliessen und die LED
FO ausgeht beim der Öffnung.
05 • Führen Sie einen automatischen Programmierkurs durch - Menü PO (Seite 6A).
06 • Falls erforderlich, justieren Sie die Verlangsamung Zeit des Tores beim Öffnen und
Schließen - Menü P1 (Seite 6B).
07 • Justieren Sie die Stärke und Empfindlichkeit des Motors - Menü P2 (Seite 7A).
08 • Eine neue automatische Programmierung des Kurs durchführen - Menü P0 (Seite 6A).
09 • Aktivieren oder Deaktivieren von Lichtschranken im Menü P5 (Seite 8A).
10 • Aktivieren oder Deaktivieren der Verwendung von Sicherheitsband am Menü P6 (Seite 8B).
11 • Ein Handsender Programmieren (Seite 4B).
Die Steuerung ist nun vollständig konfiguriert!
Überprüfen Sie die Programmierseiten des Menüs, sollten Sie weitere Optionen an der
Steuerung konfigurieren wollen.

WICHTIGE SCHRITTE ZUR INSTALLATION

Für den Fall, dass das Display nicht mit
der Bewegung des Tores übereinstimmt,
schalten Sie die Stromversorgung ab,
trennen Sie die Kabel 5 und 7 CN1 und
prüfen, ob es mit anschliessen an 3 und 4
CN2 richtig ist.
DE

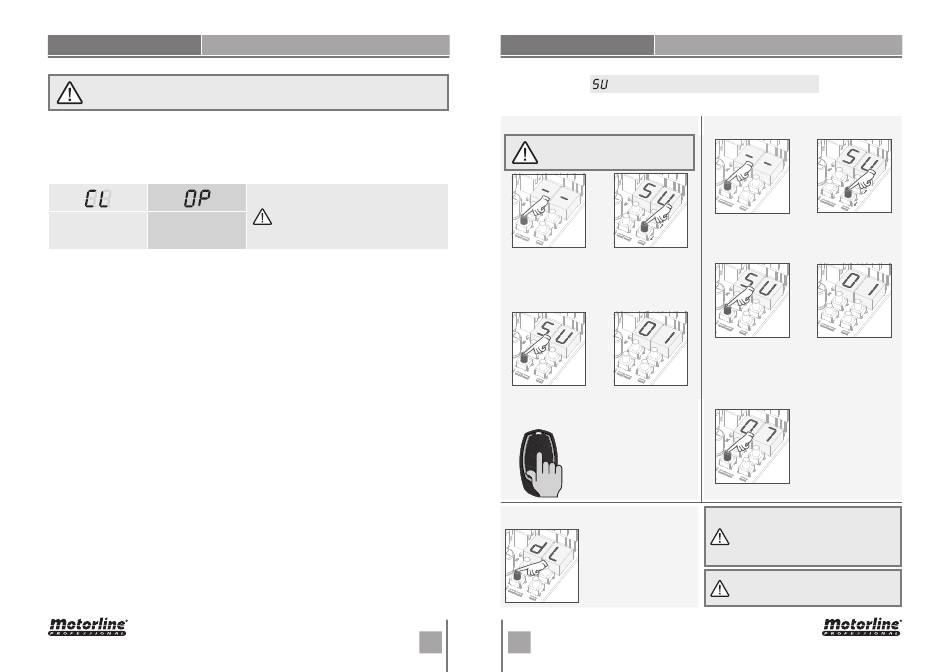

03. INSTALLATION
• HANDSENDER PROGRAMMIEREN
Um Handsender zu programmieren, müs-
sen Sie das Tor schließen oder die Strom-
versorgung aus- und wieder einschalten.
01 • Drücken der
cmd Taste für 3
Sekunden.
03 • Drücken der cmd 1
mal um die Funktion zu
bestätigen (SU oder SP).
05 • Drücken der Taste
am Handsender die Sie
programmieren möchten.
Die Anzeige blinkt, und
wechselt auf die nächsten
freien Position.
• LÖSCHEN ALLER HANDSENDER
01 • Drücken der cmd
Taste für 10 Sekunden.
02 • Das Display wird dL an-
zeigen, was bestätigt, dass
alle Handsender gelöscht
wurden.
5A 4A 5B 4B
DE
Programmierung der Handsender für komplette Öffnung.
• HANDSENDER LÖSCHEN
01 • Drücken der
cmd Taste für 3
Sekunden.
02 • Wählen Sie die
Funktion (SU) in dem
Sie die Handsender
programmieren möch-
ten mit ↑↓.
03 • Drücken der
cmd 1 mal die Funk-
tion zu bestätigen
(SU oder SP).
04 • Es erscheint die
erste freie Position.
• Immer wenn Sie einen Befehl speichern oder
löschen, blinkt die Anzeige und zeigt die nä-
chste Position an. Sie können Befehle hinzu-
fügen oder löschen, ohne zu Punkt 01 zurü-
ckkehren zu müssen.
• Wenn in 10 Sekunden keine beliebige Taste
gedrückt wird, gelangt die Steuerung in
Stand By zurück.
HANDSENDER
02 • Wählen Sie die
Funktion (SU und
SP) mit ↑↓.
04 • Verwenden Sie
↑↓ um die Position
der Fernbedienung
auszuwählen, die
Sie löschen möchten.
05 • Drücken Sie cmd 3
Sekunden lang. und die
Position ist leer.
Das Display blinkt und die
Position ist verfügbar.
