Motorline professional MC50SE Benutzer Installateur Handbuch Seite 4

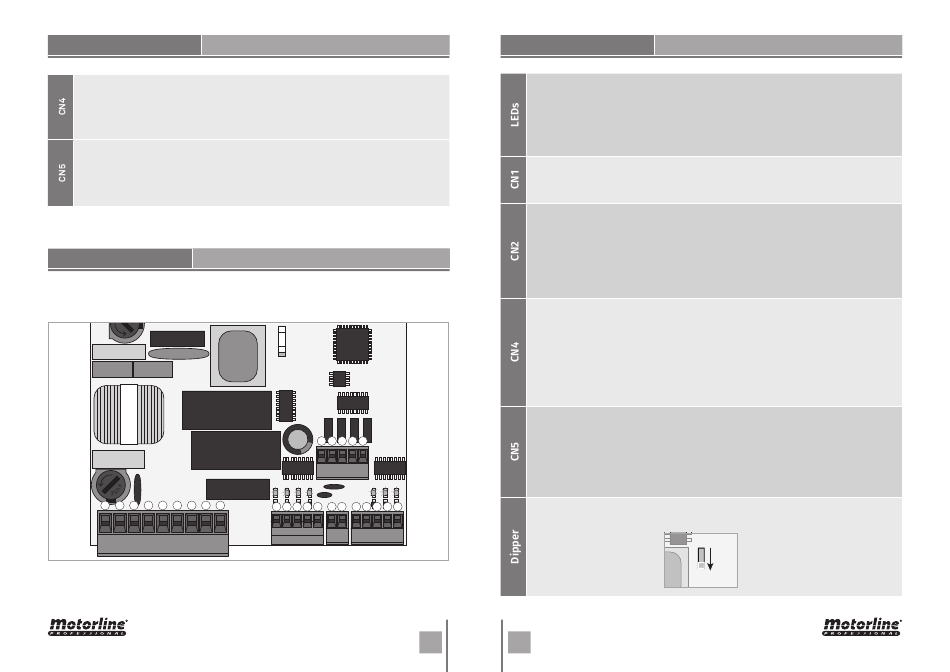

02. DIE STEUERUNG
01 • Sicherheitsband
02 • Lichtschranken
03 • Encoder (wird nicht genutzt)
04 • Encoder (wird nicht genutzt)
05 • Gemein
01 • Hilfs Stromversorgung + 24v DC für Lampe oder LED RGB
02 • Ausgang Y
03 • Ausgang R
04 • Ausgang G
05 • Ausgang B
02. DIE STEUERUNG
EMPFEHLUNGEN VOR DER PROGRAMMIERUNG
Um die Funktion der Steuerung besser zu verstehen, und bevor Sie mit der Konfiguration
fortfahren, geben Sie den folgen Anweisungen besondere Aufmerksamkeit.
1 2 3 4 5 6 7 8 9
TECHNISCHE DATEN
Dipper
1 2 3 4 5
CN5
LS LO FO FC LA LE PU
1 2 3 4 5 1 2 1 2 3 4 5
24V
CN2 CN3 CN4
CN1
02. DIE STEUERUNG
LS • LED an wenn Taste Schliessen wurde betätigt
LO • LED an wenn Taste Öffnen wurde betätigt
F0 • LED aus, wenn der End Kurs öffnen betätigt wird
FC • LED aus, wenn der End Kurs schliessen betätigt wird
ST • LED aus, wenn die Sicherheitsleiste betätigt wird (wenn P6 aktiv ist)
LE • LED aus, wenn die Lichtschranken betätigt wird (wenn P5 aktiv ist)
Dauerlicht oder Blinklicht:
08 und 09 • Dieser Ausgang ermöglicht den Anschluss eines Dauerlicht oder ein
Blinklicht (siehe P8, Seite 9B).
Ende des Kurses:
03 und 04 • Die Steuerung benötigt die Verbindung zu beiden Endkursen,
Öffnen und Schließen (Beide CN). Die betätigung von irgendeinem der beiden
Endanschläge bewirkt das sofortige Anhalten der Bewegung.
Die Betätigung der End Kurse ist auf dem Display sichtbar durch OP (End Kurs
öffnen betätigt) in CL (Ende Kurs Schließen aktiviert).
Es ist zwingend notwendig, End Kurse zu verwenden.
Sicherheitskreise:
01 • Dieser Eingang ermöglicht den Anschluss von Sicherheitsbänder. Das Gerät
greift nach der im Menü P6 (Seite 8B) definierten Programmierung.
02 • Dieser Eingang ermöglicht den Anschluss von Lichtschranken. Das Gerät greift
nach der im Menü P5 (Seite 8A) definierten Programmierung. Keine Anwendung
von Brücken notwendig.
04 • Ermöglicht den Anschluss eines Drucktaster mit einer Taste zum Hochfahren
und Absenken des Tores.
01 • Hilfsausgang für Blinkleuchte oder LED 24 V DC.
Kollektor öffnen für die Verwaltung von Hilfsfunktionen:
02 • Der Ausgang Y wird aktiviert im Modus blinkend, nur bei geschlossenem Tor.
03 • Der Ausgang R wird blinkend aktiviert, nur in Schließ Phase.
04 • Der Ausgang G wird aktiviert im Modus blinkend, nur in Öffnung Phase.
05 • Der Ausgang B wird aktiviert im Modus blinkend, nur während der Pausenzeit.
Der Dipper wird verwendet, um die Motorleistung anzuzeigen. Platzieren Sie
den Dipper in dieser Position.
3A 4A 4B 3B
DE DE
EMPFEHLUNGEN VOR DER PROGRAMMIERUNG
