- Seite 1 Driving eMobility wallbe Ladestation ® Eco 2.0 Wallbox 3,7 kW bis 22 kW GEBRAUCHSANLEITUNG 100110-e 05/2020...
-
Seite 2: Inhaltsverzeichnis
Gebrauchsanleitung INHALTSVERZEICHNIS 1 Allgemeines.......................................3 1.1 Einleitung.........................................3 1.2 Bestimmungsgemäßer Gebrauch...............................3 2 Sicherheit........................................3 2.1 Signalwörter......................................3 2.2 Sicherheitshinweise....................................3 3 Beschreibung der Ladestation................................4 4 Fahrzeug Laden.......................................4 4.1 Bedeutung der Status-LED-Farben..............................4 4.2 Ladekabel verbinden....................................4 4.3 Autorisierung & Starten des Ladevorgangs.............................5 4.4 Beenden des Ladevorgangs..................................5 5 Reinigung und Pflege.....................................6 6 Inspektion und Wartung..................................6 7 Fehlerbehebung.......................................6 8 Kontakt zum Support.....................................7... -
Seite 3: Allgemeines
Verbinden Sie kein Ladekabel mit einem beschädig- nicht bestimmungsgemäß und ist unzulässig. ten Fahrzeug-Inlet. Die wallbe® Eco 2.0 ist für alle Elektrofahrzeuge mit ei- • Achten Sie darauf, dass die Kontakte der Ladeste- nem Anschluss des Typen 2 geeignet. Die wallbe® Eco cker nicht mit Hitzequellen, Schmutz oder Wasser in 2.0 ohne fest angeschlagenes Ladekabel kann auch für... -
Seite 4: Beschreibung Der Ladestation

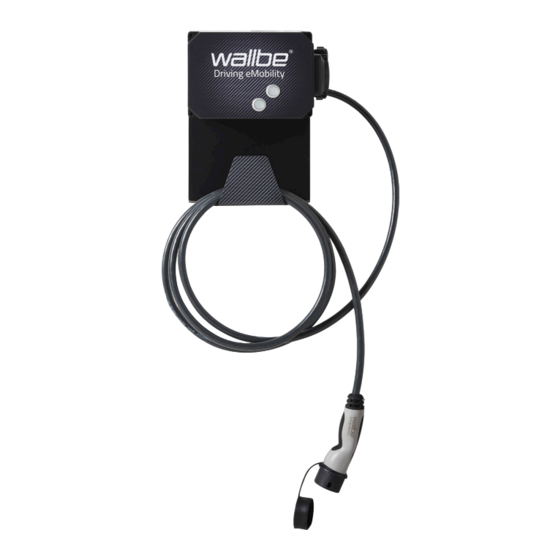

WARNUNG: Achten Sie auf das am Boden liegende Die folgende Abbildung zeigt die Ladestation wallbe® Ladekabel, wenn das Ladekabel mit Fahrzeug und La- Eco 2.0. Je nach bestellter Variante weicht das optische destation verbunden ist. Es besteht Stolpergefahr. Erscheinungsbild von der Abbildung ab. -
Seite 5: Autorisierung & Starten Des Ladevorgangs
Gebrauchsanleitung Ladestation mit Steckdose: anleitung Ihres Fahrzeugs. 1. Stellen Sie sicher, dass die Status-LED grün leuchtet. 3. Trennen Sie anschließend das Ladekabel von der La- destation. 2. Verbinden Sie das Ladekabel mit dem Fahrzeug-Inlet des Elektrofahrzeugs. 4. Verstauen Sie das Ladekabel wieder sorgfältig in Ihrem Fahrzeug. -
Seite 6: Reinigung Und Pflege
Ladekabel defekt Verwenden Sie ein anderes Ladekabel. Die Inspektion und Wartung der Ladestation darf nur Wenn das Ladekabel durch den Hersteller oder durch von wallbe® zertifi- an die Ladestation fest angeschlagen zierte Fachpartner durchgeführt werden. ist, kontaktieren Sie unseren Support Als Ergebnis der Überprüfung erhalten Sie ein Proto-... -
Seite 7: Kontakt Zum Support
Die Garantiezeit beginnt mit Es befindet sich Entfernen Sie den ein Fremdkörper in Fremdkörper aus dem Kauf des Gerätes bei der wallbe GmbH oder bei der Steckdose der der Steckdose der einem wallbe® Fachhändler. Ladestation. Ladestation. -
Seite 8: Eintritt Des Garantiefalls
Kassenbeleg, oder eine sonstige entspre- chende Bestätigung • die Seriennummer am Gerät Es liegt im Ermessen der wallbe GmbH, ob die Garan- tie durch Reparatur oder durch Austausch des Gerätes bzw. des defekten Teils erfüllt wird. Weitere Ansprüche sind ausgeschlossen. -
Seite 9: Technische Daten
Gebrauchsanleitung 11 TECHNISCHE DATEN 500 V Bemessungsisolations- spannung U LEISTUNGSKLASSE 3,7 kW 4 kV Bemessungsstoßspan- nungsfestigkeit U Bauart Wandladestation oder Ladesäule Kategorie III Überspannungskategorie Anz. Ladepunkte Lastseitig 16 A abgesichert, Bemessungsstrom eines Ladeleistung 16 A, 230 V, 1-phasig steuerseitig 6 A abgesichert Ladepunktes I Abmessungen 18 x 29 x 14 cm... - Seite 10 Gebrauchsanleitung LEISTUNGSKLASSE 4,6 kW Bemessungsbetriebs- 220/380 - 240/415 V 3N spannung U Bauart Wandladestation oder Ladesäule 500 V Bemessungsisolations- Anz. Ladepunkte spannung U 4 kV Ladeleistung 20 A, 230 V, 1-phasig Bemessungsstoßspan- nungsfestigkeit U Abmessungen 18 x 29 x 14 cm Kategorie III Wandladestation Überspannungskategorie...
- Seite 11 Gebrauchsanleitung LEISTUNGSKLASSE 7,4 kW Bemessungsbetriebs- 220/380 - 240/415 V 3N spannung U Bauart Wandladestation oder Ladesäule 500 V Bemessungsisolations- Anz. Ladepunkte spannung U 4 kV Ladeleistung 32 A, 230 V, 1-phasig Bemessungsstoßspan- nungsfestigkeit U Abmessungen 18 x 29 x 14 cm Kategorie III Wandadestation Überspannungskategorie...
- Seite 12 Gebrauchsanleitung LEISTUNGSKLASSE 11 kW Bemessungsbetriebs- 220/380 - 240/415 V 3N spannung U Bauart Wandladestation oder Ladesäule 500 V Bemessungsisolations- Anz. Ladepunkte spannung U 4 kV Ladeleistung 16 A, 400 V, 3-phasig Bemessungsstoßspan- nungsfestigkeit U Abmessungen 18 x 29 x 14 cm Kategorie III Wandladestation Überspannungskategorie...
- Seite 13 Gebrauchsanleitung LEISTUNGSKLASSE 22 kW Bemessungsbetriebs- 220/380 - 240/415 V 3N spannung U Bauart Wandladestation oder Ladesäule 500 V Bemessungsisolations- Anz. Ladepunkte spannung U 4 kV Ladeleistung 32 A, 400 V, 3-phasig Bemessungsstoßspan- nungsfestigkeit U Abmessungen 18 x 29 x 14 cm Kategorie III Wandladestation Überspannungskategorie...
-
Seite 14: Richtlinien Und Normen
Gebrauchsanleitung 12 RICHTLINIEN UND NORMEN Leitungsschutzschalter Folgende Richtlinien und Normen wurden eingehalten: Leitungsschutzschalter (auch LS-Schalter genannt) trennen den Stromkreis vom Netz, wenn durch Über- Richtlinien lastung oder Kurzschluss der Strom einen bestimmten • Niederspannungsrichtlinie 2014/35/EU Wert überschreitet. • EMV-Richtlinie 2014/30/EU Lock-Release-Funktion •... - Seite 15 Driving eMobility 100110 ist die Original-Gebrauchsanleitung. ©2020 wallbe®. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung der wallbe GmbH we- der ganz noch auszugsweise kopiert oder in jeglicher Art und Form reproduziert Paderborner Straße 76 werden. Alle Abbildungen in dieser Gebrauchsanleitung dienen nur als Beispiel 33189 Schlangen und können von dem ausgelieferten Produkt abweichen.
