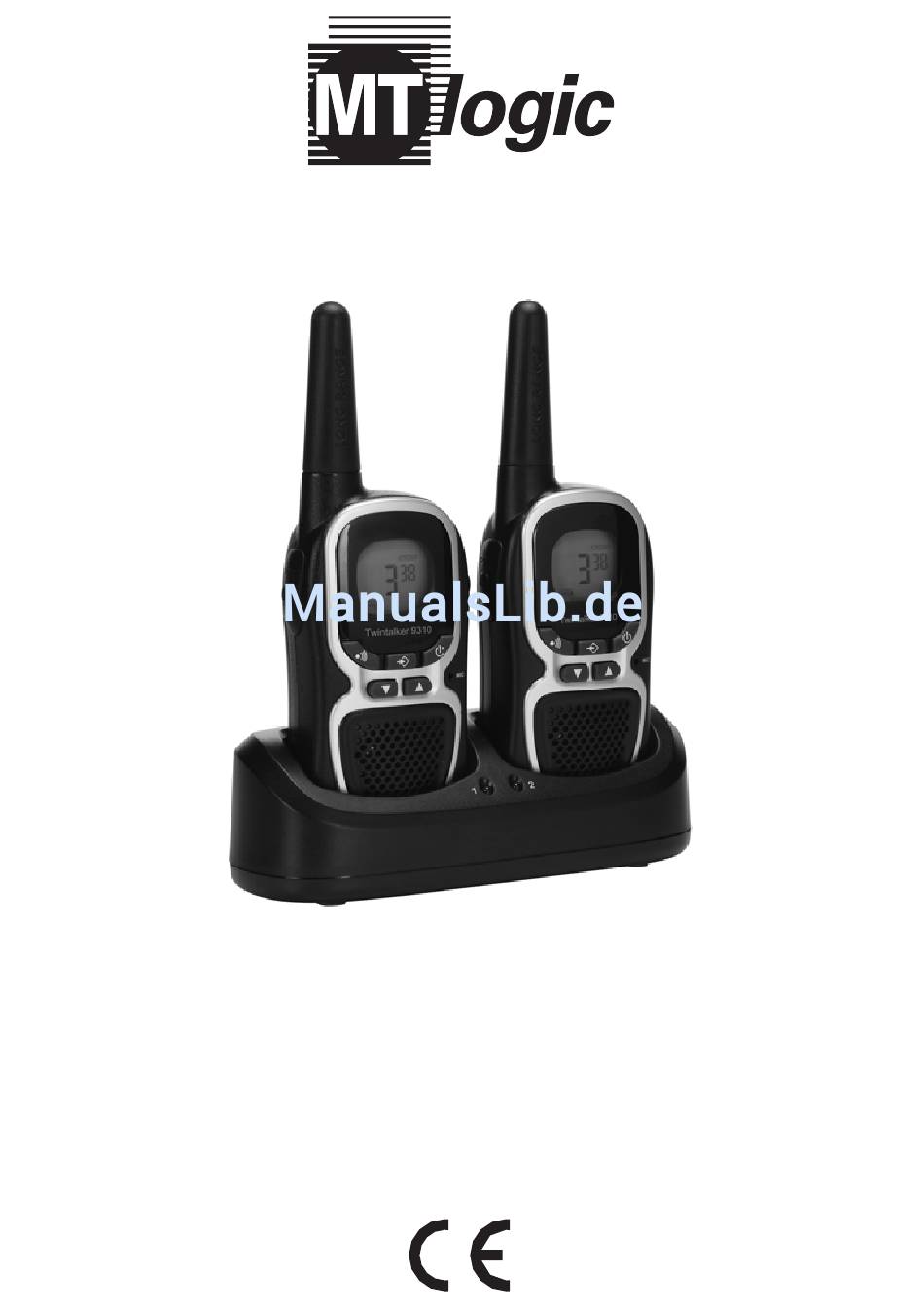

- Seite 1 TWINTALKER 9310 LONG RANGE User manual Handleiding Manuel d’utilisateur Bedienungsanleitung Manual do utilizador Brugervejledning V1.1 - 03/12...
- Seite 2 This product is in compliance with the essential requirements and other relevant provisions of the R&TTE directive 1999/5/EC and the Erp directive 2009/125/EC and carries the CE mark accordingly. The features described in this manual are published with reservation to modifications.
-
Seite 51: Sicherheitshinweise
Twintalker 9310 Einführung Herzlichen Glückwunsch zum Kauf des Twintalker 9310. Es ist ein Sprechfunkgerät für große Entfernungen mit einer Reichweite bis zu 10 km. Es verursacht keine laufenden Betriebskosten, außer den geringfügigen Kosten für das Aufladen der Akkus. Der Twintalker verwendet 8 Kanäle. Verwendungszweck Das Gerät kann für Freizeitzwecke verwendet werden, zum Beispiel: Um bei einem Ausflug in einer Gruppe mit 2 oder mehreren Fahrzeugen, Radfahrern oder Skiläufern miteinander... - Seite 52 Twintalker 9310 Explosionsgefahr • Tauschen Sie die Batterien/Akkus niemals in potenziell explosionsgefährdeten Bereichen aus. Während des Einsetzens oder Entfernens der Batterien/Akkus kann es zu einem Funkenschlag kommen, der eine Explosion auslöst. • Schalten Sie Ihr Sprechfunkgerät aus, wenn Sie sich in einem explosionsgefährdeten Bereich befinden.
-
Seite 53: Reinigung Und Wartung
Twintalker 9310 Reinigung und Wartung • Reinigen Sie das Gerät, indem Sie es mit einem weichen, feuchten Tuch abwischen. Verwenden Sie keine Reinigungs- oder Lösungsmittel für das Gerät. Diese können das Gehäuse beschädigen und ins Innere gelangen, was zu dauerhaften Schäden führen kann. •... -
Seite 54: Erste Schritte
Twintalker 9310 Sobald diese Taste gedrückt ist, schaltet sich das Gerät in den Sendemodus, und Sie können in das Mikrofon sprechen. Alle Sprechfunkgeräte innerhalb der Reichweite, die auf denselben Kanal eingestellt sind und sich im Standby-Modus befinden (nicht im Sendemodus), empfangen Ihre Nachricht. Zum Antworten müssen Sie abwarten, bis die andere Seite mit dem Sprechen fertig ist. -
Seite 55: Laden Der Akkus
Twintalker 9310 Einlegen der Batterien/Akkus Entfernen Sie den Gürtelhalter (siehe Kapitel “8.1 Anbringen/Entfernen des Gürtelhalters”). Öffnen Sie die Schließlasche (C) und schieben Sie die Batterieabdeckung ab. Legen Sie den wiederaufladbaren Akkupack ein. Achten Sie dabei auf die angegebene Polarität. Stellen Sie sicher, dass die Metallkontakte an der Seite (D) nach außen zeigen, um einen Kontakt zur Batterieabdeckung herzustellen. - Seite 56 Twintalker 9310 Es dauert ungefähr acht bis zehn Stunden, bis die Akkus vollständig geladen sind. Wenn sich die Funkgeräte in der Ladestation befinden, leuchten die Lade-LEDs immer, auch wenn die Akkus bereits vollständig geladen sind. Drücken Sie nicht die PTT-Taste der Funkgeräte, wenn sie sich in der Ladestation befinden! Schließen Sie die Akkus nicht kurz, und verbrennen Sie sie nicht.
-
Seite 57: Informationen Zum Lcd-Display
Twintalker 9310 11 Informationen zum LCD-Display TX-Symbol - Wird angezeigt, wenn ein Signal gesendet wird RX-Symbol - Wird angezeigt, wenn ein Signal empfangen wird Lautstärke des Lautsprechers Lock-Symbol - Wird angezeigt, wenn die Tastatursperre aktiv ist Batteriestandsanzeige VOX-Symbol - Wird im sprachgesteuerten (Vox) Modus angezeigt Scan-Symbol - Wird angezeigt, wenn der Scan-Modus aktiv ist... - Seite 58 Twintalker 9310 Wenn der Batterieladezustand niedrig ist, blinkt das Batteriesymbol und ein Signalton ertönt, um anzuzeigen, dass die Batterien/Akkus ausgetauscht oder aufgeladen werden müssen. Laden Sie niemals nicht aufladbare Batterien wie beispielsweise Alkali- Batterien in der Ladestation auf. 12.3 Einstellen der Lautsprecherlautstärke •...
- Seite 59 Twintalker 9310 12.6 Wechseln des Kanals • Drücken Sie einmal die -Taste. Die aktuelle Kanalnummer blinkt in der Anzeige. • Drücken Sie die -Taste oder die -Taste, um den Kanal zu wechseln. • Drücken Sie die PTT-Taste, um die Einstellung zu bestätigen und in den Standby-Modus zurückzukehren.
- Seite 60 Twintalker 9310 12.7.2 DCS • Drücken Sie die -Taste dreimal: “DCS” und der aktuelle DCS-Code blinken im Display. • Drücken Sie die -Taste oder die -Taste, um zu einem anderen Code zu wechseln. • Drücken Sie die PTT-Taste, um die Einstellung zu bestätigen und in den Standby-Modus zurückzukehren.
- Seite 61 Twintalker 9310 12.10 Kanalsuchlauf Der Kanalsuchlauf sucht in einer Endlosschleife in den Kanälen 1 bis 8 nach aktiven Signalen. Sobald ein aktiver Kanal gefunden wird, haben Sie die Möglichkeit, den CTCSS-Code oder den DCS-Code zu suchen, den der Benutzer, der auf dem Kanal sendet, eingestellt hat. 12.10.1 Suchen nach einem aktiven Funkkanal •...
- Seite 62 Twintalker 9310 12.10.3 Suchen nach einem DCS-Code • Drücken Sie die -Taste siebenmal: “SC” und “DCS 00” blinken im Display für den ausgewählten Funkkanal. • Drücken Sie die -Taste oder die -Taste, um den DCS-Suchlauf zu starten. Sobald eine Übertragung auf dem Kanal stattfindet, wird der DCS-Code (falls verwendet) erkannt und angezeigt.
- Seite 63 Twintalker 9310 12.13 Ein-/Ausschalten des Tastentons Wenn eine Taste gedrückt wird, hören Sie einen kurzen Ton. Einstellen des Tastentons. • Drücken Sie zehnmal. “tO” wird angezeigt. • Drücken Sie zum Aktivieren (ON) oder zum Deaktivieren (OF) des Tastentons. • Drücken Sie die PTT-Taste, um die Auswahl zu bestätigen und in den Standby-Modus zurückzukehren.
- Seite 64 Twintalker 9310 12.16 Stoppuhrfunktion Der Twintalker 9310 verfügt über eine Stoppuhr, die bis 59'59''99 zählt. • Halten Sie die -Taste zwei Sekunden lang gedrückt. Die Stoppuhranzeige erscheint im Display. • Drücken Sie die -Taste, um die Stoppuhr zu starten. • Drücken Sie die -Taste, um die Stoppuhr zu stoppen.
-
Seite 65: Technische Daten
Twintalker 9310 13 Technische Daten Kanäle Subcode CTCSS: 38/DCS: 83 Frequenz 446,00625 MHz - 446,09375 MHz Reichweite Bis zu 10 km (im Freien) Batterien 4 x AAA Alkali oder NiMh wiederaufladbarer Akkupack Sendeleistung =< 500 mW ERP Modulationstyp FM - F3E Kanalabstand 12,5 kHz UKW-Radio... - Seite 66 Twintalker 9310 DCS Code Chart DCS code DCS code DCS code DCS code Disabled Twintalker 9310...
- Seite 67 Twintalker 9310 14 Garantie 14.1 Garantiezeit Die Geräte haben eine 36-monatige Garantiezeit. Die Garantiezeit beginnt an dem Tag, an dem das neue Gerät gekauft wird. Die Garantie gilt nicht für Batterien oder Akkus (Typ AA/AAA). Verbrauchsmaterialien und Schäden, die unbedeutende Auswirkungen auf den Betrieb oder den Wert des Geräts haben, sind nicht abgedeckt.
- Seite 84 Twintalker 9310 Twintalker 9310...
- Seite 101 Twintalker 9310 Twintalker 9310...
- Seite 106 TWINTALKER 9310 (RC-3500A) LONG RANGE...
