ECU
With
resistor
Das Display hat einen konfigurierbaren
Widerstand, welche standardmäßig aktiviert
ist.
Klemmt man das Display in einen
vorhandenen Can Bus (z.B. Fahrzeug-Can
Bus), so muss dieser Widerstand deaktiviert
werden
(„TRI File" => „120Ohm resistor").
4. Steuergerät konfigurieren
Bevor man alles verkabelt, sollte das
Steuergerät passend konfiguriert sein. Bitte
hierzu einen unserer „Connection Guides"
auf der Homepage unter „Downloads"
nutzen oder die Dokumentation zum
Steuergerät lesen. Es muss der passende
„Can Bus Broadcast" aktiviert werden und
der Can Bus Speed angepasst werden.
5. Display konfigurieren
Schalte das Display an in dem du entweder
12V nutzt oder über den Micro USB
Anschluss. Nach dem Startbildschirm tippe
das Display einmal an um es zu stoppen und
anschließend auf den „Menu" Knopf in der
oberen Zeile. Im Menü dann bitte den
Button „TRI File" antippen.
Version v0.1
CAN
dashboard
extension
(8-EGT)

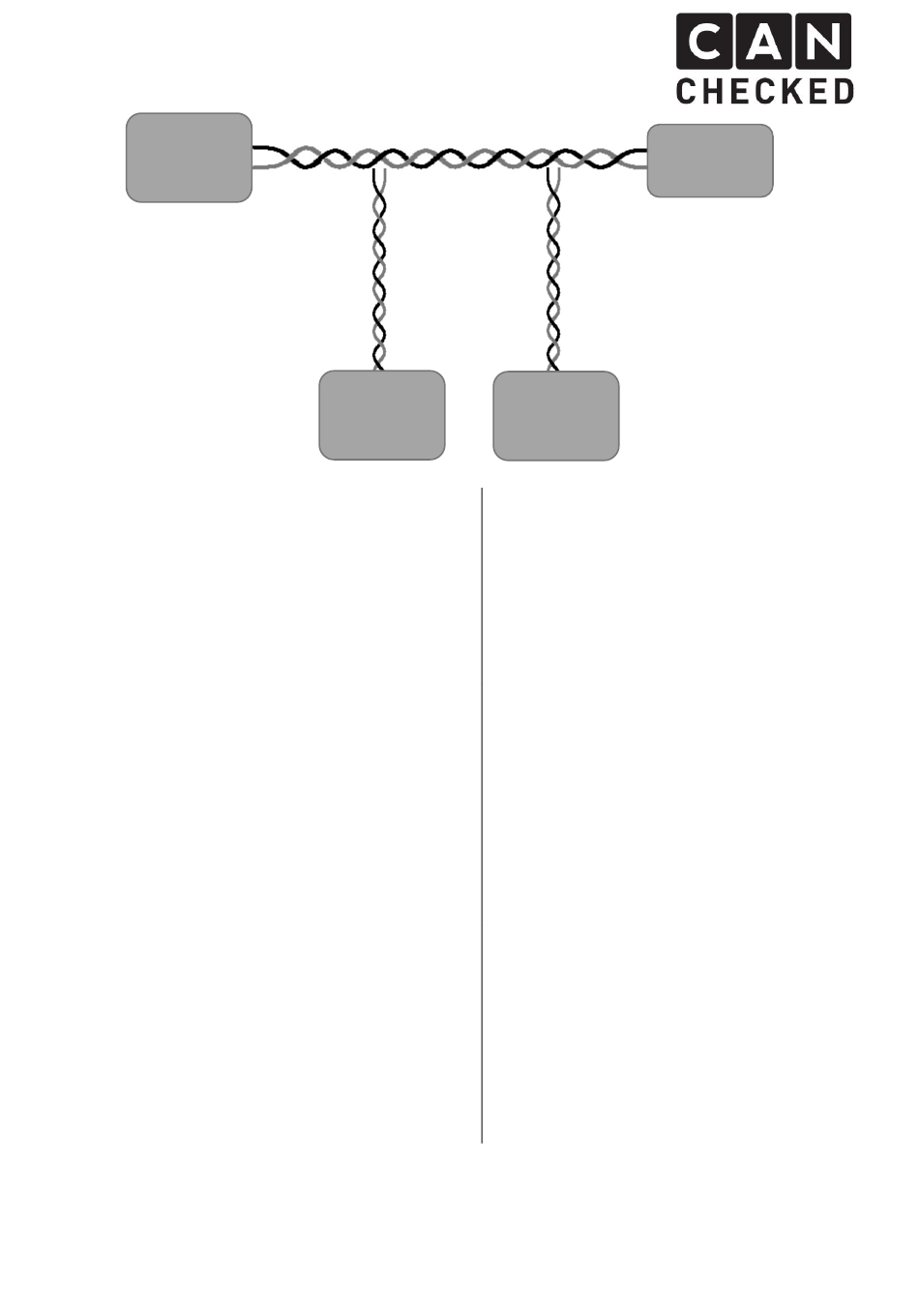

The can termination of the display is
configurable by software and is activated
by default.
If you connect the display to an existing
can bus (e.g. OEM car can bus), please
deactivate the resistor
("TRI File" => "120Ohm resistor").
4. Configure ECU
Before wiring everything up, the ECU
needs to be setup for a can bus
connection. Please review the appropriate
"Connection Guide" on our homepage
under "downloads" or check the
documentation for your ECU. You need to
activate the can bus broadcast and
configure the can bus speed.
5. Configure display
Turn on the display by applying 12V or
connect it through the micro usb port.
After the splash screen tap the display
once to stop itand head to the menu by
tapping the "menu" button in the top bar.
Once you are in the menu go to "TRI file".
www.canchecked.de
Display
3
