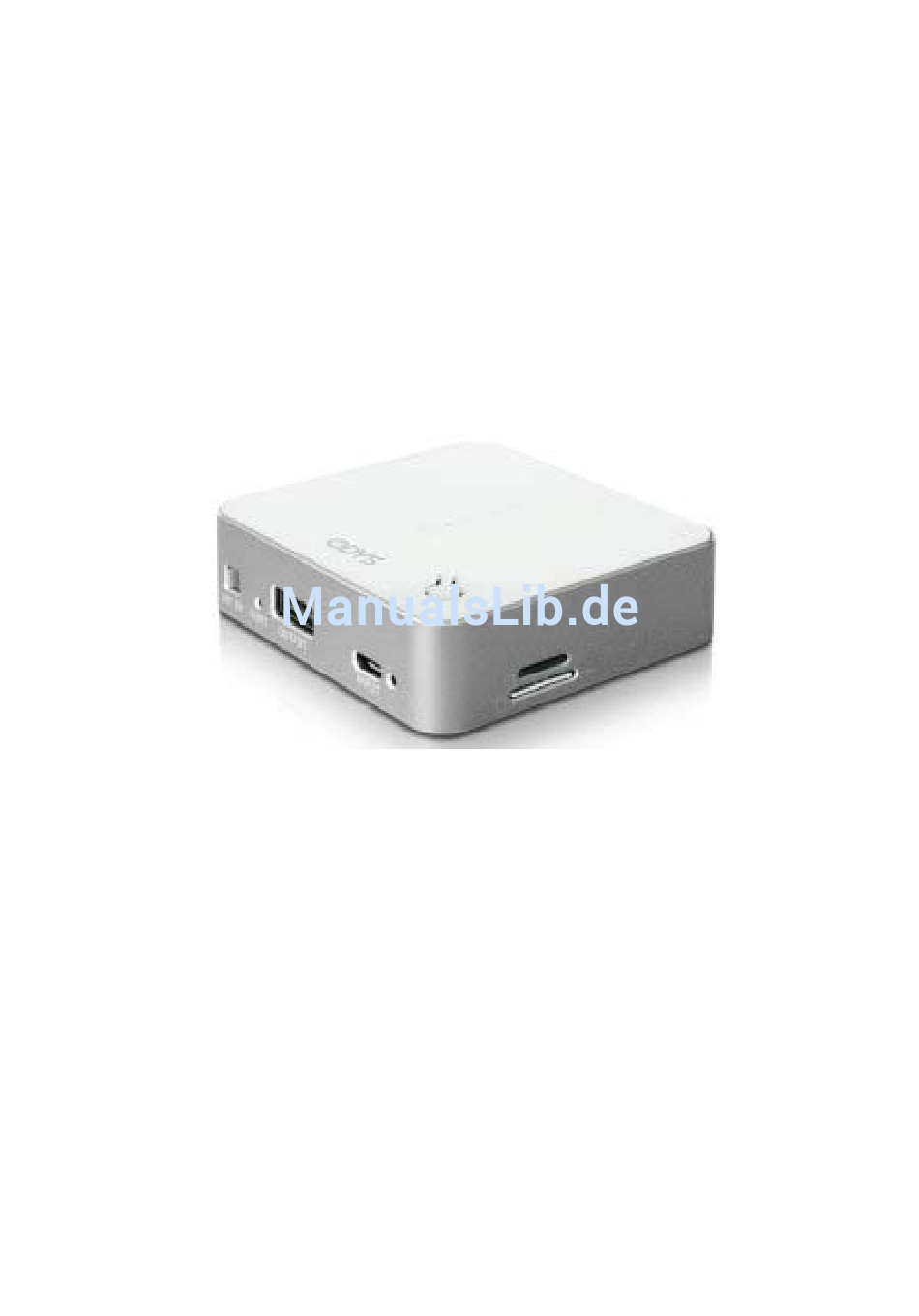

- Seite 1 ODYS Mobile Smart Center...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise 2) Benutzen Sie das Gerät nicht in unmittelbarer Nähe von Wasser. 3) Installieren Sie das Gerät nur entsprechend der Bedienungsanleitung. 4) Installieren Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen, wie Heizkörpern, Heizgeräten, Herden oder sonstigen Geräten (einschließlich Verstärkern), die Wärme erzeugen. 5) Stellen Sie es nicht im Badezimmer oder in der Küche neben einem Wasch- oder Spülbecken auf und vermeiden Sie auf alle Fälle direkten Kontakt mit Wasser. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Sicherheitshinweise ................................2 Bestimmungsgemäßer Gebrauch .............................. 4 Support ...................................... 4 Konformität ....................................4 Standardkonfiguration ................................4 Übersicht ....................................5 Anzeigen ....................................6 SIM Karte Einsetzen .................................. 6 ... -
Seite 4: Bestimmungsgemäßer Gebrauch
1 Bestimmungsgemäßer Gebrauch Beim Mobile Smart Center handelt es sich um ein LAN/WLAN Netzwerkverbindungsgerät, dass speziell für die Netzwerk Anforderungen in kleineren Unternehmen und Büro- und Home-Office Netzwerken konzipiert wurde. Es ermöglicht die Erweiterung eines WLAN Netzwerks mit mehreren Access Points (AP), ohne ein kabelgebundenes Backbone für die Verbindung nutzen zu müssen. -
Seite 5: Übersicht
5 Übersicht 1. MicroSD Statusanzeige 2. LAN/WLAN Statusanzeige 3. 3G (UMTS) Statusanzeige 4. Ladefunktionsanzeige 5. Batteriestatus 6. Mode-Taste (Taste zum Wechseln des Betriebsmodus) 7. LAN/WAN Anschluss (RJ45) 8. MicroSD Karteneinschub 9. Einschub für die SIM Karte 10. Ein-/Ausschalter 11. Reset-Taste (Zurücksetzen in den Auslieferungszustand) 12. -
Seite 6: Anzeigen
6 Anzeigen MicroSD Modus LAN Modus zur Nutzung von WLAN oder LAN Verbindungen 3G Modus zur Nutzung von 3G (UMTS) Verbindungen Power Ladefunktion zum Laden des Akkus externer Geräte Statusanzeige des Akkus Der Status wird nach Drücken der Mode-Taste kurz angezeigt Blau 80 –... -
Seite 7: Microsd Karte Einsetzen
Karte zugegriffen werden. Öffnen Sie Ihren Internetbrowser und geben Sie in der Adressleiste die Netzwerkadresse (IP-Adresse) des Mobile Smart Center ein. Standard IP-Adresse: „192.168.43.1“. Wählen Sie dann das Symbol für den Speicher um auf die Ordnerstruktur der Speicherkarte... -
Seite 8: Konfiguration Aufrufen
Verbinden Sie sich mit dem Gerät per WLAN und geben Sie den Netzwerkschlüssel ein. Standard WLAN Schlüssel: „12345678“. Schritt 4 Öffnen Sie Ihren Internetbrowser und geben Sie in der Adressleiste die Netzwerkadresse (IP-Adresse) des Mobile Smart Center ein. Standard IP-Adresse: „192.168.43.1“ Schritt 5 Wählen Sie das Symbol für die Einstellungen und geben Sie zur Konfiguration den Benutzernamen „admin“... -
Seite 9: Übersicht
11 Übersicht Achtung! Beachten Sie bitte, dass verschiedene Funktionen mit einigen Browsern nicht durchführbar sind! Wir empfehlen daher die Nutzung des „Microsoft Internet Explorers“. Nach „Übernehmen“ von Einstellungen startet das Gerät ohne weitere Nachfrage neu. Hierdurch wird kurzzeitig die Verbindung zum Gerät getrennt. -
Seite 10: Grundeinstellungen
12 Grundeinstellungen 12.1 Assistent Nutzen Sie den Assistenten bei der Ersteinrichtung. 12.2 Internet - Interneteinstellung Stellen Sie hier falls notwendig die Parameter für die Verbindung zu Ihrem Provider ein. Wählen Sie zwischen Statische IP, DHCP, PPoE oder 3G. -
Seite 11: Lan - Lan Einstellung
Hier können unter anderem der Netzwerkmodus, der Netzwerkname und Sicherheitseinstellungen für Ihr WLAN angepasst werden. 12.4.2 WLAN Liste Die WLAN Liste umfasst alle momentan mit dem Mobile Smart Center über WLAN verbundene Geräte. 12.4.3 WLAN Mac-Filter Über den MAC Filter können Sie den Zugriff über WLAN auf das Gerät weiter eingrenzen. -
Seite 12: Erweitert
13 Erweitert 13.1 Speicher Ist eine Micro SD Karte eingesetzt, kann der Zugriff auf diese Karte hier verwaltet werden. Bitte beachten Sie Dieser Bereich kann nur verwendet werden, wenn eine unterstützte Speicherkarte eingesetzt und diese über die Modus-Taste aktiviert wurde. 13.1.1 Nutzer Einst. -
Seite 13: Laufwerke - Speichereinstellung
13.1.2 Laufwerke - Speichereinstellung Unter „Laufwerke“ können Sie auf der Speicherkarte vorhandene Verzeichnisse erstellen (hinzufügen) oder löschen. Über „Entfernen“ wird die Speicherkarte sicher entfernt und kann aus dem Kartenschaft entnommen werden. 13.1.3 Samba Einstellung In den Samba Server Einstellungen kann die Dateifreigabe für das lokale Netzwerk konfiguriert werden. Bestimmen Sie hier zum Beispiel, welche Verzeichnisse der Speicherkarte im Netzwerk verfügbar sein sollen und wie diese heißen. -
Seite 14: Netzsicherheit
13.2 Netzsicherheit In diesem Bereich finden Sie weitere Funktionen um den Netzzugriff weiter zu kontrollieren und einzuschränken. 13.2.1 Firewall Wählen Sie, welche Standard-Netzwerkfunktionen ausgeführt oder verweigert werden sollen. Klicken Sie auf „Übernehmen“ um die Einstellungen zu speichern. 13.2.2 Seitenkontrolle Die Seitenkontrolle erlaubt das Sperren bestimmter Internetseiten. Hier können auch Seiten mit bestimmten Schlagwörtern gesperrt werden. -
Seite 15: Mac/Ip Filter
13.2.3 MAC/IP Filter Über den MAC/IP Filter können Sie den WLAN Zugriff auf das Gerät weiter einschränken. Da jedes Netzwerkgerät eine einzigartige MAC Adresse besitzt, können so z.B. nur bestimmte Geräte für die Verbindung über WLAN zugelassen werden. Zusätzlich kann hier die Port-Nutzung bestimmter IP-Adressen eingeschränkt werden. Achtung Achten Sie bitte darauf die MAC Adresse im richtigen Format einzugeben. -
Seite 16: Port Weiterleitung
13.3.2 Port Weiterleitung Verwenden Sie diese Einstellung zur Weiterleitung bestimmter Portanfragen an ausgewählte IP Adressen in Ihrem lokalen Netzwerk. 13.3.3 Virtueller Server Zur Erstellung eines Virtuellen Servers z.B. für Internetdienste. -
Seite 17: Ddns Einstellung
13.3.4 DDNS Einstellung Um das Gerät dauerhaft und in jeder Umgebung über das Internet ansprechen zu können, kann hier ein Provider zur Bereitstellung einer statischen Internetadresse konfiguriert werden. Die dynamische IP-Adresse die Ihr Internetprovider Ihnen zuweist wird auf diesem Weg mit einer statischen, immer gleichen Adresse verbunden. -
Seite 18: Verbindung
- Vergeben Sie eine statische IP-Adresse im Bereich 192.168.43.2 - 192.168.43. 254 an den gerade genutzten PC mit Standardgateway „192.168.43.1“. - Drücken Sie die Reset-Taste am ODYS MSC für 10 Sekunden um diesen auf die Werkseinstellungen zurückzusetzen. Achtung! Alle Einstellungen gehen hierdurch verloren! AP Client Modus Im AP Client Modus erweitert der ODYS MSC die Reichweite Ihres bestehenden WLAN Netzwerkes bzw. -
Seite 19: Statische Route
13.4.2 Statische Route Verwenden Sie diesen Menüpunkt zur Einrichtung statischer Routern. 13.4.3 Statische IP Um bestimmten Geräten in Ihrem Netzwerk statische IP-Adressen zuzuweisen verwenden Sie bitte diese Oberfläche. -
Seite 20: Wartung
14 Wartung 14.1 Systemeinstellung 14.1.1 Systemeinstellung Diese Seite dient zur Verwaltung Ihres Systems. Speichern Sie die vorgenommene Konfiguration oder laden Sie eine zuvor gespeicherte Konfigurationsdatei. Sie können hier das Gerät ebenfalls auf die Werkseinstellungen zurück setzen oder einfach nur neu starten. -
Seite 21: Firmware Update
14.1.3 Firmware Update Ist eine aktuellere Firmware Version verfügbar können Sie diese hierrüber installieren. 14.1.4 Admin Einstellung Verwenden Sie diese Eingabemaske zur Änderung des Administratorpassworts. 14.2 Ereignisse – System Log Die letzten Systemereignisse werden hier protokolliert. -
Seite 22: Akku Laden
15 Akku laden Verbinden Sie zum Laden des Akkus das Gerät über den Micro-USB Anschluss (14) mit der Stromversorgung. Während des Ladevorgangs leuchtet die Ladestatusanzeige (15) blau. Ist der Vorgang beendet, erlischt die Anzeige. Hinweis Bitte laden Sie den Akku nur im ausgeschalteten Zustand. Dies verkürzt die Ladezeit erheblich und verlängert die Lebensdauer des Akkus. -
Seite 23: Garantiebedingungen
17 Garantiebedingungen Die nachstehenden Bedingungen beinhalten die Voraussetzungen und den Umfang unserer Garantieleistungen und lassen unsere gesetzlichen und vertraglichen Gewährleistungsverpflichtungen unberührt. Für unsere Produkte leisten wir Garantie gemäß nachfolgenden Bedingungen: 1. Wir geben 24 Monate-Gewährleistung für AXDIA -Produkte. Innerhalb von 12 Monaten ab Kaufdatum beheben wir nentgeltlich nach Massgabe der folgenden Garantiebedingungen Schäden oder Mängel am Produkt.
