7.2.11.3 Musterplan

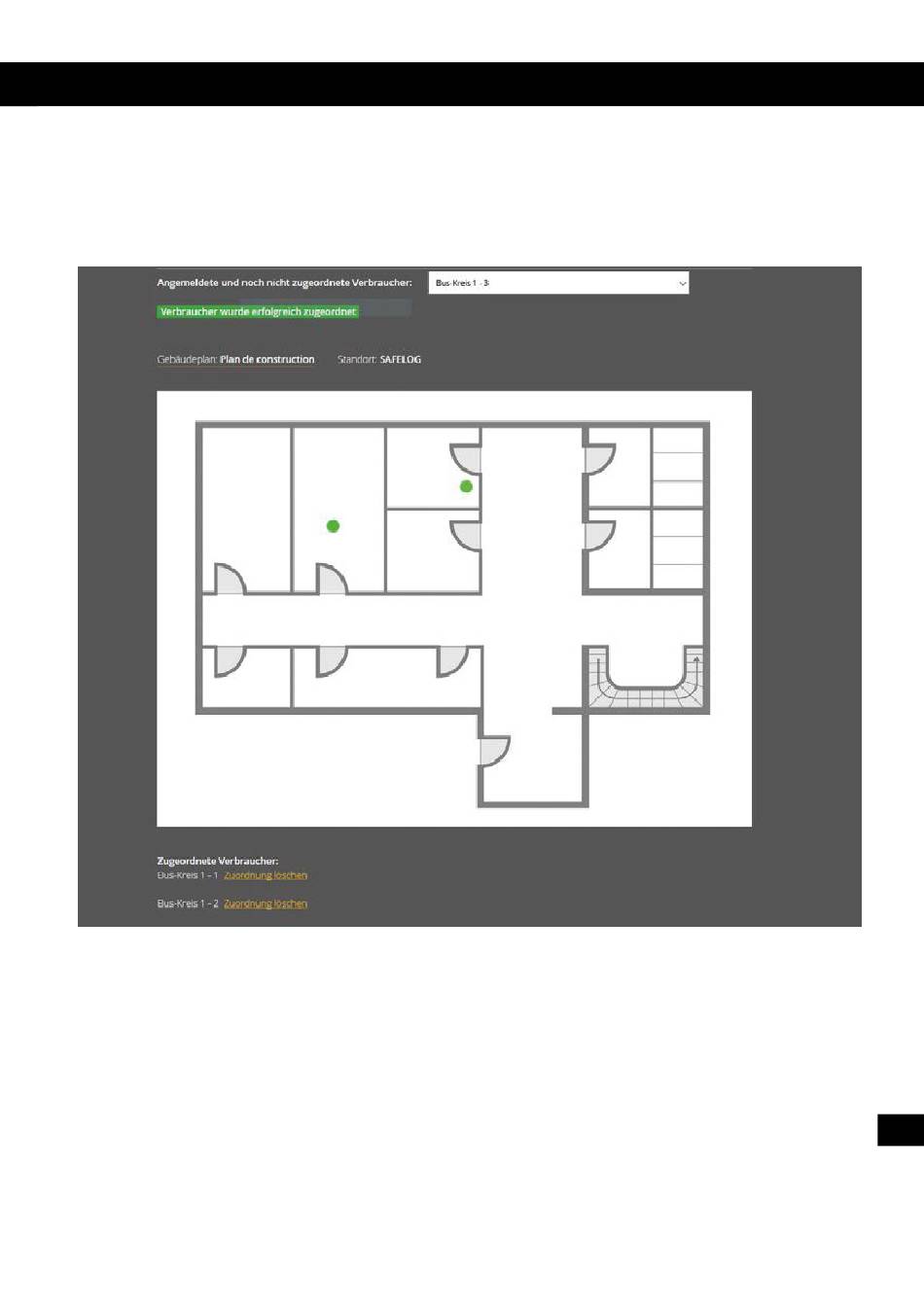

Abbildung 151: Musterplan
Abbildung 151 zeigt einen Musterplan mit drei zugewiesenen Verbrauchern und der Stand-
ortmarkierung des SAFELOG Touch-Gerätes. Unterhalb des Gebäudeplans werden die
zugewiesenen Verbraucher angezeigt. Hier können sie auch wieder gelöscht werden. Die
Farbgebung der Verbraucher entspricht der Statusanzeige (s. Kapitel „Elemente Detailan-
sicht", „Statusanzeige").
DE
Sobald Sie mit der Maus über einen Verbraucher im Plan zeigen, wird der entsprechen-
de Verbraucherstandort angezeigt. Dafür muss der Verbraucherstandort im SAFELOG
Touch-Gerät eingeben sein, sonst erscheint nur die Zuordnung Kreis.
