Manual / Bedienungsanleitung: EL-D100 G / EL-D200 G

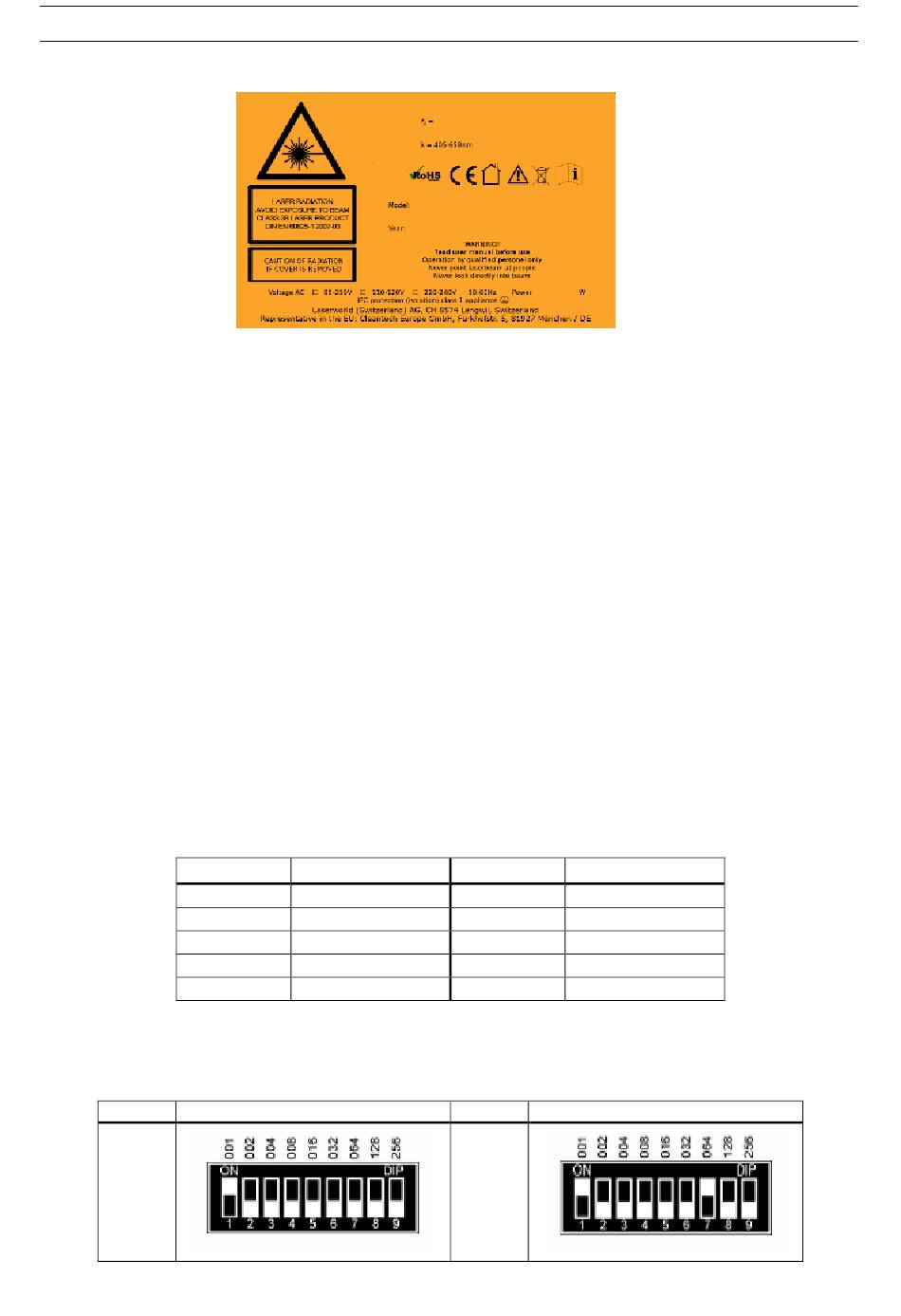

Warnhinweise am Gerät:
Laser Strahlung
Nicht dem Strahl
aussetzen
Laserklasse 3b
Laserstrahlung bei
geöffnetem Gehäuse
Am Strahlaustritt:

Inbetriebnahme

Verbinden Sie das Gerät mit dem Stromnetz. Die rote LED an der Vorderseite des Gehäuses sollte
nun erleuchten und der Laserstrahl aus der vorderen Öffnung austreten (abhängig vom gewählten
Betriebsmodus s.u.).

Sound-/Automatikmodus

Bei der ersten Inbetriebnahme des Lasers befindet sich das Gerät nach dem Einschalten im Sound-
Modus. Hierbei werden die Muster soundgesteuert gewechselt. Um die Empfindlichkeit der
Musiksteuerung einzustellen, benutzen sie den Einstellknopf an der Rückseite des Lasers. Die blaue
LED auf der Vorderseite zeigt an, wenn die Musiksteuerung anspricht.
Durch Aktivieren des Schalters 1 am Dippschalter an der Rückseite des Gerätes kann in den
Automatikmodus gewechselt werden.
Steuerung über DMX
Wird Schalter 10 auf „off" gestellt, befindet sich das Gerät im DMX-Modus. Durch Verbinden des
Lasers mit einem DMX512-Controller und dem Einstellen einer Startadresse, kann das Gerät über
DMX angesteuert werden. Die rote LED auf der Rückseite blinkt solange ein DMX Signal erkannt
wird.
Zum Einstellen der Startadresse benutzen sie die ersten 9 Schalter am Dippschalter an der
Rückseite. Hierbei ist jedem Schalter eine Zahl zugewiesen:
Schalter
Durch die Aktivierung / Deaktivierung einzelner Schalter (bzw. Eingabe der Binärzahl) lassen sich
somit alle Zahlen bzw. Adressen von 1 – 511 durch Addition der Zahlen der aktivierten Schalter
eingeben. Hier einige Beispiele (das weisse Rechteck symbolisiert den Schalter):
Kanal Dippschalter
1
Nur in geschlossenen Räumen betreiben
Bestrahlung vermeiden - Austritt von Laserstrahlung.
Zahl
1 1
2 2
3 4
4 8
5 16
Page / Seite 8 of / von 10
qualifiziertes Personal
auf Menschen richten
Schalter Zahl
6 32
7 64
8 128
9 256
10 Betriebsmodus
Kanal Dippschalter
65
Vor Benutzung
Anleitung durchlesen
Betrieb nur durch
Laserstrahl nie
Nie in den
Laserstrahl schauen
Version / Stand: June 13
