All manuals and user guides at all-guides.com

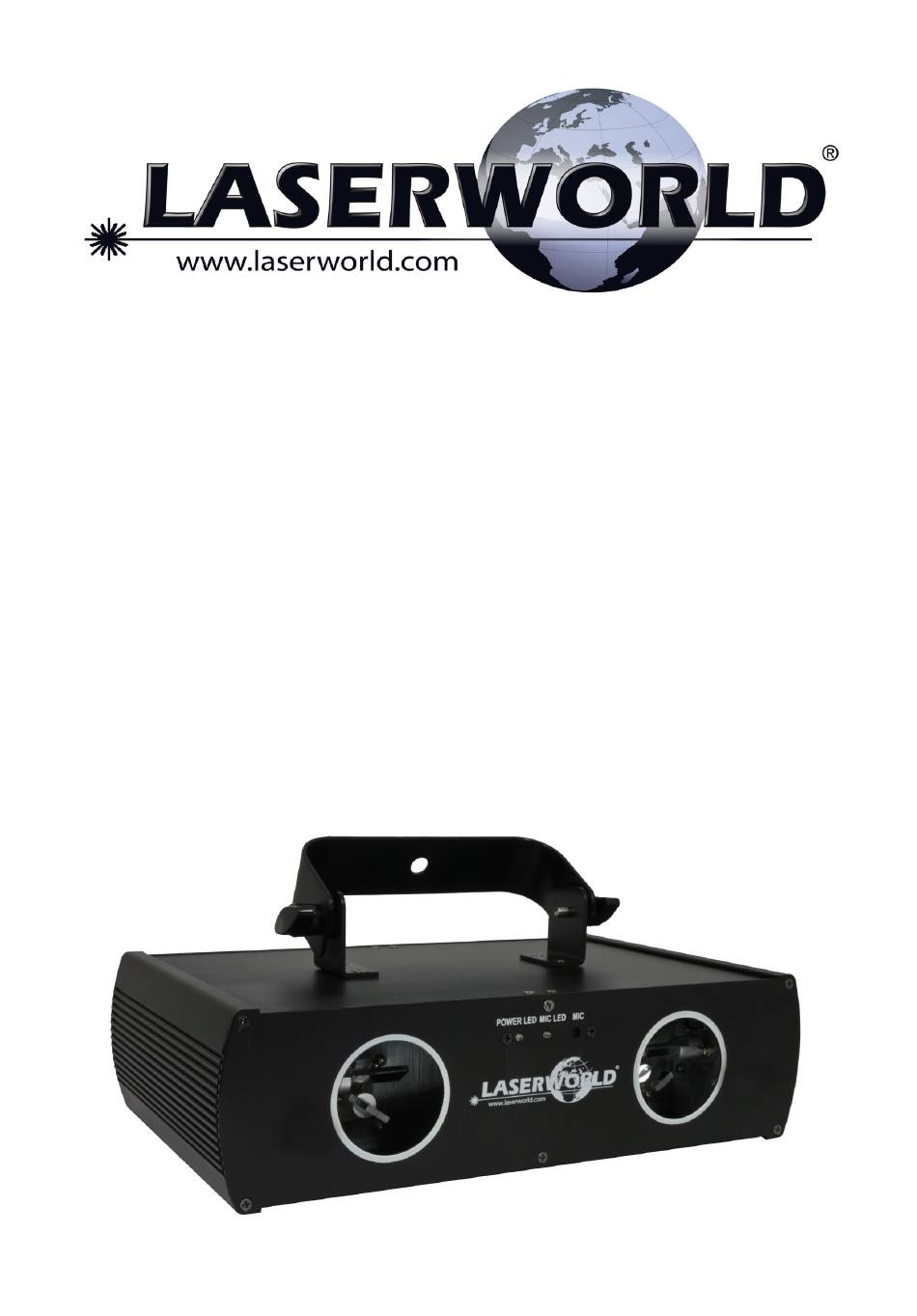

Manual / Bedienungsanleitung/
Mode d'emploi
Ecoline Series
EL-D100G
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
02/2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Laserworld Ecoline Serie

Inhaltszusammenfassung für Laserworld Ecoline Serie

  • Seite 1 All manuals and user guides at all-guides.com Manual / Bedienungsanleitung/ Mode d‘emploi Ecoline Series EL-D100G Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation! English Deutsch...
  • Seite 2 Due to continual product developments and technical improvements, La- serworld (Switzerland) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Swit- zerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.

  • Seite 3: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 24...

  • Seite 4: Product And Package Contents

    All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x manual 1 x power cable 2 x key 2.

  • Seite 5: Working On The Device

    All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G 10. If the device has been exposed to great place the device on any warm or heat ra- temperature changes, do not switch it diating surface. Especially the ventilati- on openings must not be covered! on immediately.

  • Seite 6: Warnings And Other Notices On The Device

    All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G • Removal of the warranty label as well • Please ensure the fans and heatsinks are clear from dust and debris otherwise the as damages to the device caused by improper handling, neglect of the sa- risk of overheating may occur.

  • Seite 7: Operation

    All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G 8. Operation Connect the power cable to the device and then to the mains Insert key and turn it ‚ON‘ and turn the switch ‚ON‘ Your device runs in auto mode: Your device runs in music mode: Control the music-sensitivity by the trim pot at the front side of the device.
  • Seite 8 All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G Channel Value Function 0 - 49 Laser off 50 - 99 Music mode 100 - 149 Automatic mode 150 - 199 Static & DMX 200 - 255 Animated DMX mode 0 - 255 Pattern selection 0 - 255...

  • Seite 9: Final Statement

    Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website.
  • Seite 10 All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 10 / 24...

  • Seite 11: Lieferumfang & Hinweise

    All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Bedienungsanleitung 1 x Kaltgerätekabel zur Stromversorgung 2 x Schlüssel 2.

  • Seite 12: Sicherheitshinweise Für Arbeiten Am Gerät

    Feuchtigkeit und Hitze können die Le- • Beim Transport des Lasers jegliche bensdauer des Lasersystems stark ver- Erschütterung vermeiden. Bitte das Pro- kürzen und führen zum Erlöschen des dukt bestmöglich schützen. Laserworld Gewährleistungsanspruchs. bietet entsprechendes Equipment an. • Das Gerät nicht schnell hintereinander •...

  • Seite 13: Warnhinweise Und Spezifikationen Am Gerät

    All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G Immer für ausreichende Belüftung und Proline Serie sind nicht für professio- sorgen. nellen Einsatz konzipiert. Sie sollten nach Keine Scheinwerfer (insbesondere etwa einer Stunde Betrieb für ca. 15 Mi- kopfbewegte) auf das Gerät richten.

  • Seite 14: Bedienung

    All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G 7. Geräteanschlüsse & Bedienelemente LED Signale Lüfter DMX Adressierung Einstellung der Schlüsselschalter Mikrofonsensivität An-/Ausschalter Laseraustrittsöff- Mikrofon nungnen 8. Bedienung Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Den Schlüssel in den Schlüsselschalter stecken und auf „ON“...
  • Seite 15 All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G Um den DMX-Modus zu nutzen, muss der Laser über ein DMX-Kabel mit einem entspre- chenden Steuerpult verbunden werden. Zum Einstellen der Startadresse benutzen Sie die ersten 9 Dipschalter auf der Geräte- rückseite.

  • Seite 16: Abschließende Erklärung

    Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, kön- nen wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ih- ren Händler und halten Sie sich über unsere Webseite www.laserworld.com auf dem Laufenden. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld.
  • Seite 17 All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Description de l’appareil et mesures de sécurité...

  • Seite 18: Contenu Et Informations

    6. Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3.

  • Seite 19: Instructions De Sécurité Pour Le Travail Avec L'appareil

    Nous vous recommandons de transpor- extrêmement raccourcie par l’humidité et ter l’appareil laser à l’abri de secousses. la chaleur. Un tel usage inapproprié mène Laserworld propose différentes solutions à l’expiration de tous droits de garantie. de protection du matériel (flightcase). •...

  • Seite 20: Description De L'appareil Et Mesures De Sécurité

    Même si la diode n’émet pas, elle nes d‘utilisation, de nettoyage et de reste sous tension (courant de stand-by). service ne seront pas pris en charge par la garantie Laserworld. • Les appareils des séries Ecoline, Evolution, 6. Description de l’appareil et mesures de sécurité...

  • Seite 21: Comment Brancher L'appareil - Connectiques

    All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G 7. Comment brancher l’appareil - connectiques LED de signalisation Ventilation Adressage DMX Réglage de la Interrupteur à clé sensibilité du Interrupteur Ouvertures de Microphone sortie laser micro général 8. Utilisation et fonctionnement Connectez le câble d‘alimentation au laser puis branchez le câble au secteur.
  • Seite 22 All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G Afin d‘utiliser le mode DMX, vous devez raccorder le laser via un câble DMX à une conso- le de gestion DMX adéquate. Pour configurer l‘adresse DMX du projecteur, veuillez utiliser les 10 DIP Switch à l‘arrière du laser.
  • Seite 23 Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laserworld. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute responsabilité en cas d’inexactitudes ou d’erreurs dans le présent mode d’emploi.
  • Seite 24 All manuals and user guides at all-guides.com Manual: Ecoline Series EL-D100G Technical data / Technische Daten / caractéristiques techniques Laser sources: DPSS Laserquellen: DPSS Sources laser: DPSS Laser class: Laserklasse: Classe laser: high-speed stepper motors, 2-5kpps, Scanner: Highspeed Schrittmotoren, 2-5kpps moteurs pas à...
